Замена сенсорного экрана в автомобиле своими руками: инструкция

Замена сенсорного экрана в автомобиле своими руками

Современная мультимедийная система — это не просто радио. Через центральный сенсорный дисплей вы управляете навигацией, камерой заднего вида, климатом, ассистентами и даже настройками автомобиля. Трещина стекла, «слепые» зоны, фантомные нажатия или полностью потухший экран — типовые причины для ремонта. Ниже — максимально практичное руководство, как аккуратно и безопасно заменить сенсор своими руками, избежать дорогих ошибок и сэкономить.

---

Когда ремонт оправдан, а когда — нет

Имеет смысл чинить:

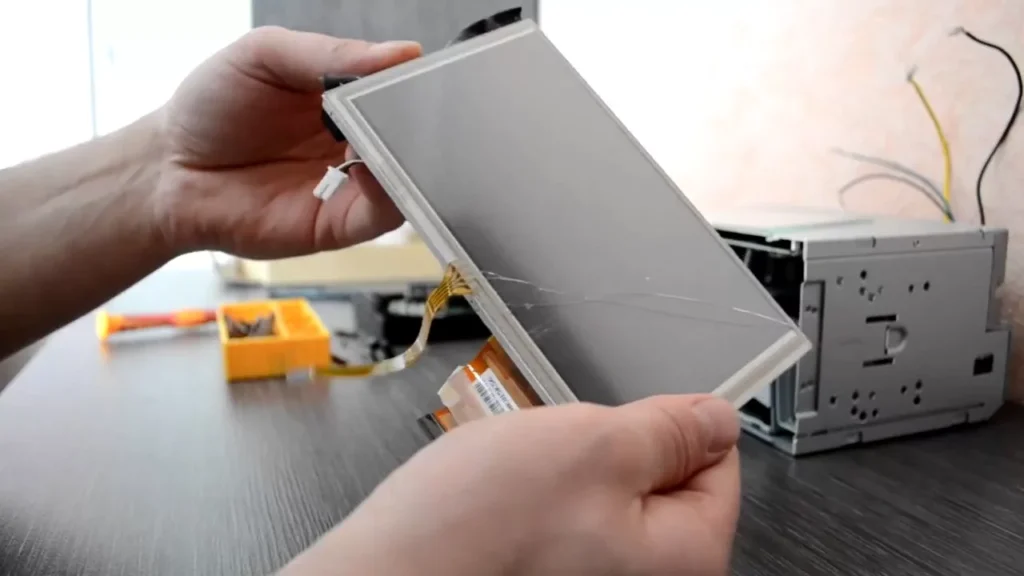

• Треснуло стекло, а изображение цело → заменяется только тачскрин/стекло.
• Срабатывают «призрачные» нажатия, но картинка в порядке → замена дигитайзера (сенсорного слоя).
• Нет картинки, но есть подсветка/звук → часто умирает сам LCD-модуль или шлейф.
• Потек клей, желтые пятна, артефакты после жары → деградация связки стекло/OCA (оптический клей) или подсветки.

Лучше менять целиком головное устройство (ГУ):

• Частые зависания, слабое «железо», нет Android Auto/CarPlay — хотите апгрейд.
• Дефицит оригинальных модулей, цена модуля ≈ цене новой ГУ.
• Повреждена плата или залитие: экономичнее поставить новое устройство с рамкой и CAN-адаптером.

---

Какие экраны встречаются

• Резистивные (старше, работают от нажатия). Плюсы: перчатки/стилус. Минусы: мутноватая картинка, менее точный отклик.
• Емкостные (актуальные, как в смартфонах). Плюсы: четкость, мультитач. Минусы: требовательны к стеклу/склейке и ESD.
• Стекло + дигитайзер + LCD (модуль) — самый «безболезненный» для замены комплект.
• С цельной оптической склейкой (OCA/LOCA) — требует аккуратной переклейки.
• Подключение: LVDS/MIPI для матрицы, FPC-шлейфы (ZIF-коннекторы), иногда отдельные коаксиальные линии для антенн/камер.

---

Сравнительная таблица способов ремонта

Вариант	Что меняем	Ориентир по цене запчастей*	Сложность (1–5)	Время работ	Риски	Когда выбирать
Только стекло/тачскрин	Стекло с сенсорным слоем	2 000–8 000 ₽ (≈20–80 €)	4	2–4 ч	Пыль/пузыри, перекос, неравномерная чувствительность	Картинка цела, трещина/«фантомы»
LCD+тач (модуль)	Готовый модуль в сборе	6 000–20 000 ₽ (≈60–200 €)	3	1,5–3 ч	Повредить шлейф/фиксаторы ZIF	Нет картинки/битая подсветка
Полная ГУ	Новая магнитола + рамка/переходники	15 000–60 000 ₽ (≈150–600 €)	3–4	2–5 ч	Несовместимость CAN/кнопок, кодирование	Апгрейд функций или серьезное залитие

*Цены ориентировочные и зависят от модели авто и доступности запчастей.

---

Подготовка и безопасность

Что проверить заранее

• Точный номер детали (part number) модуля/экрана. Фотография шильдика на самом дисплее — лучший ориентир.
• Размер и разъемы: диагональ (в дюймах), расположение шлейфов, тип коннектора (ZIF, защелка).
• Наличие CAN-адаптера/переходника — если меняете ГУ целиком.
• Коды и настройки: возможен Security Code/анти-theft, сохраните пресеты радио, Bluetooth-пары, адреса навигации.
• Гарантия: при действующей дилерской гарантии самостоятельный ремонт может ее лишить — учитывайте риски.

Инструменты и материалы

• Набор пластиковых лопаток/съемников клипс, медиаторы.
• Отвертки Torx/Phillips, тонкий пинцет, ESD-браслет.
• Фен/термовоздух с контролем температуры 80–120 °C (для отклейки стекла/рамок).
• Изопропиловый спирт (IPA) 99%, салфетки без ворса, наклейки для снятия пыли.
• OCA-пленка или LOCA-клей UV (для стекла), УФ-лампа при LOCA.
• Новый двухсторонний скотч 3M (тонкий, 0.2–0.5 мм), герметик (по периметру — если предусмотрен).
• Мультиметр, магнитные коврики/лотки для винтов.
• При замене ГУ: переходные жгуты ISO, антенный адаптер, CAN-бокс, рамка-переходник.

Техника безопасности

• Отключите минусовую клемму АКБ минимум на 5–10 минут перед работой возле подушек/панелей — исключит ложное срабатывание SRS.
• Используйте ESD-защиту — емкостные тачскрины и драйверы чувствительны к статике.
• Не перегревайте — пластик и шлейфы боятся >120–140 °C.
• Работайте в чистом помещении: одна пылинка под стеклом — и вся переклейка насмарку.

---

Пошаговая инструкция (универсальная)

Шаг 1. Скопируйте данные и отключите АКБ

1. Сфотографируйте текущие настройки экрана/языка/баланса/калибровки.
2. Сохраните Bluetooth-пары, коды магнитолы (если есть).
3. Отключите «минус» АКБ. Подождите 5–10 минут.

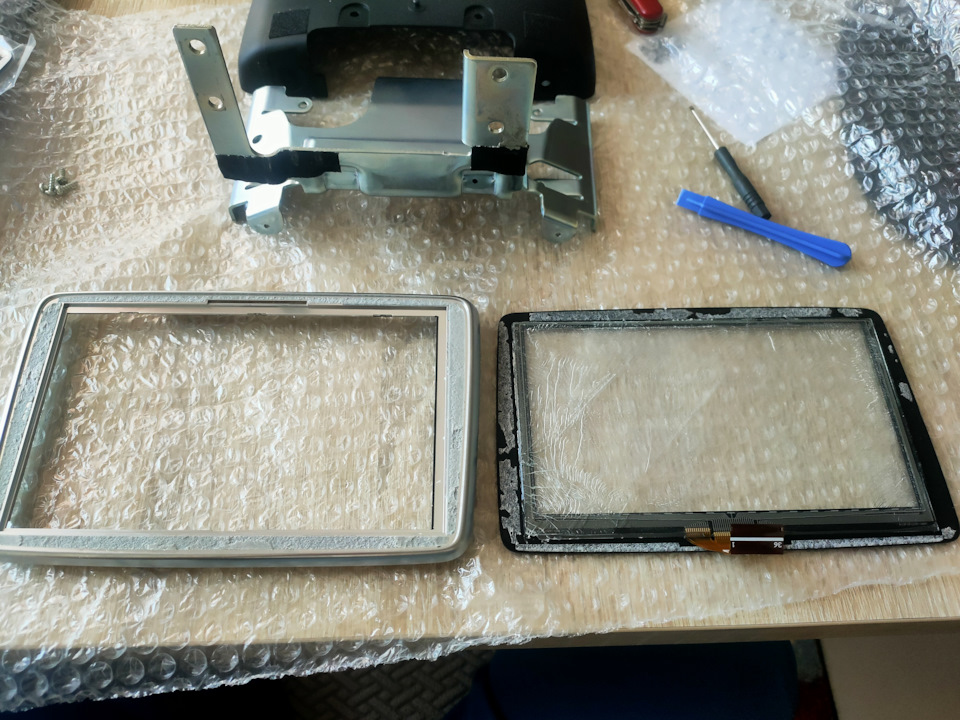

Шаг 2. Демонтаж облицовки и ГУ

1. Пластиковыми лопатками аккуратно подденьте рамку/дефлекторы вокруг экрана.
2. Отсоедините декоративные панели (скрытые клипсы). Не тяните резко: клипсы ломаются.
3. Выкрутите крепежные винты ГУ (часто Torx).
4. Вытяните блок и зафиксируйте фото распиновки: питание, динамики, камера, антенна, CAN.

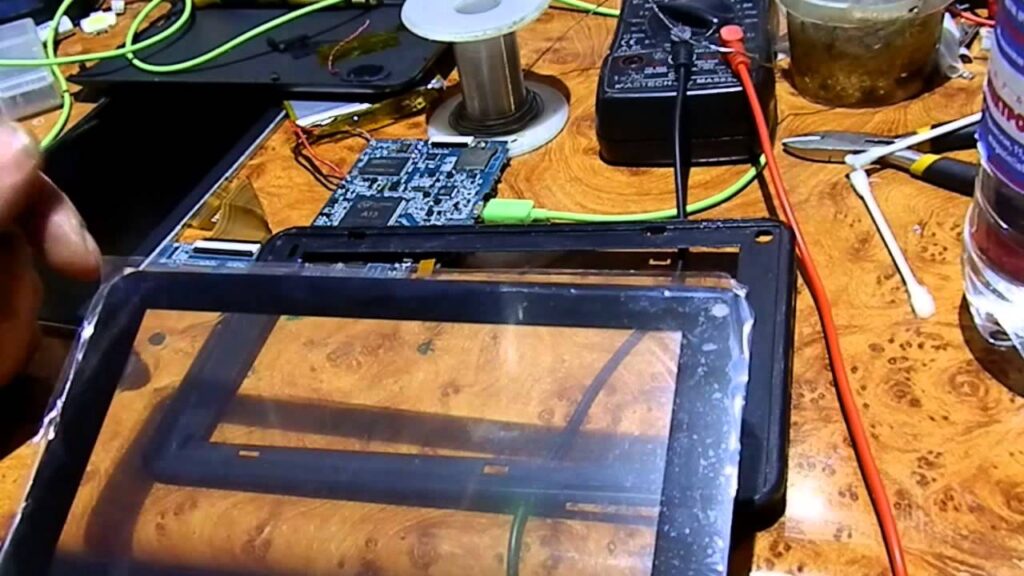

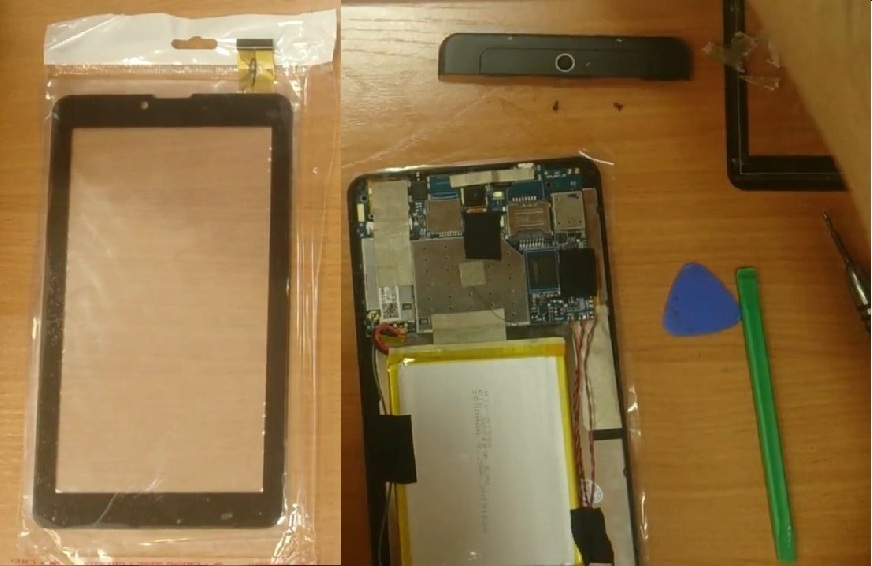

Шаг 3. Разбор ГУ и доступ к экрану

1. Снимите верхнюю крышку/экранирование (винты + защелки).
2. Найдите модуль экрана: один или два шлейфа (LCD и тач).
3. Откройте ZIF-фиксаторы ногтем/пинцетом (поднимите черную/коричневую планку), вытяните шлейфы за жесткую «язычок-подложку».

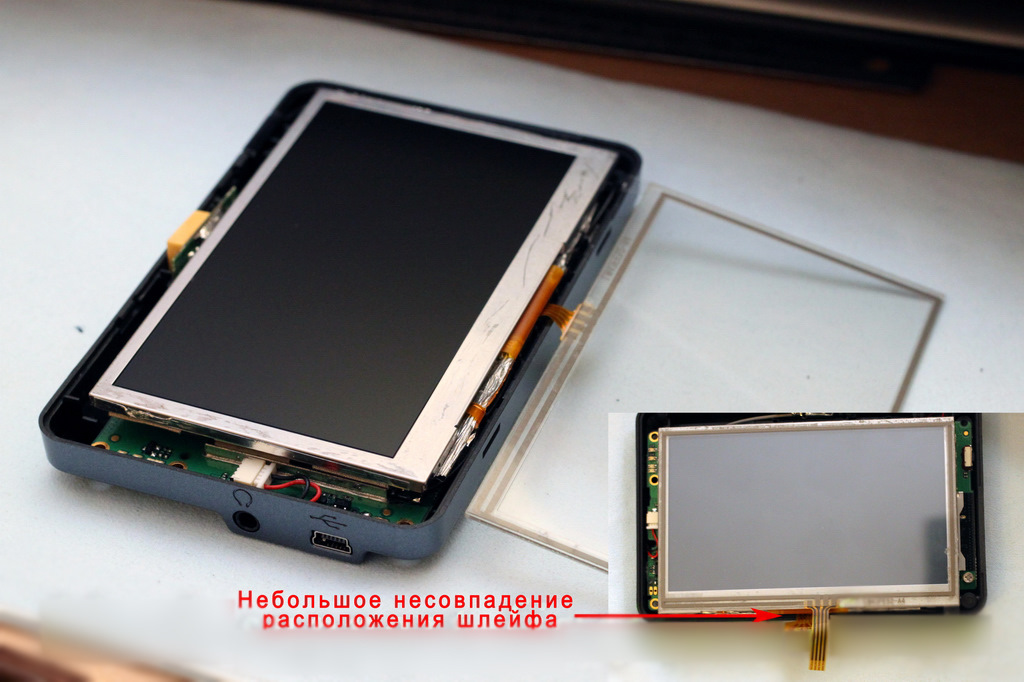

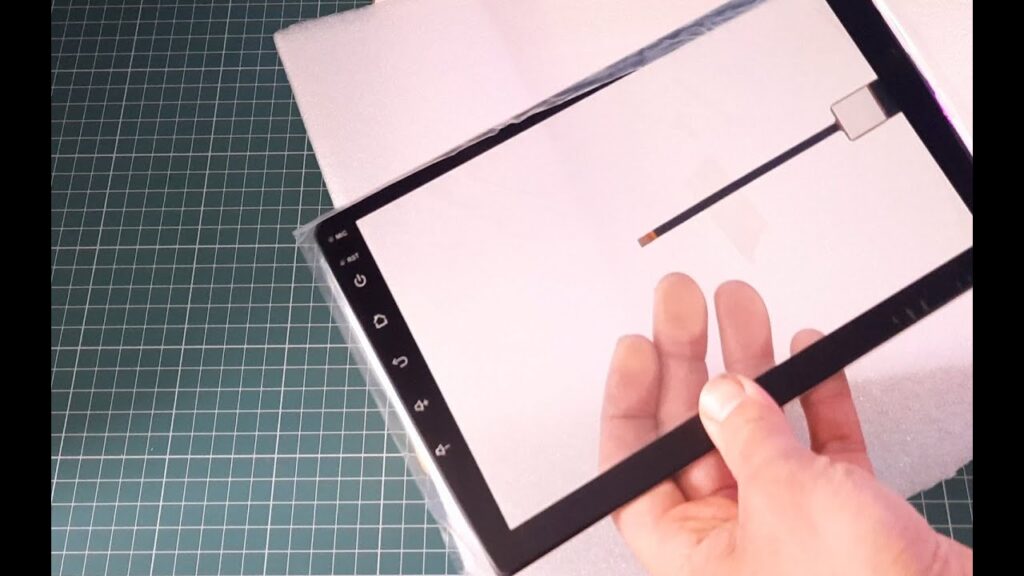

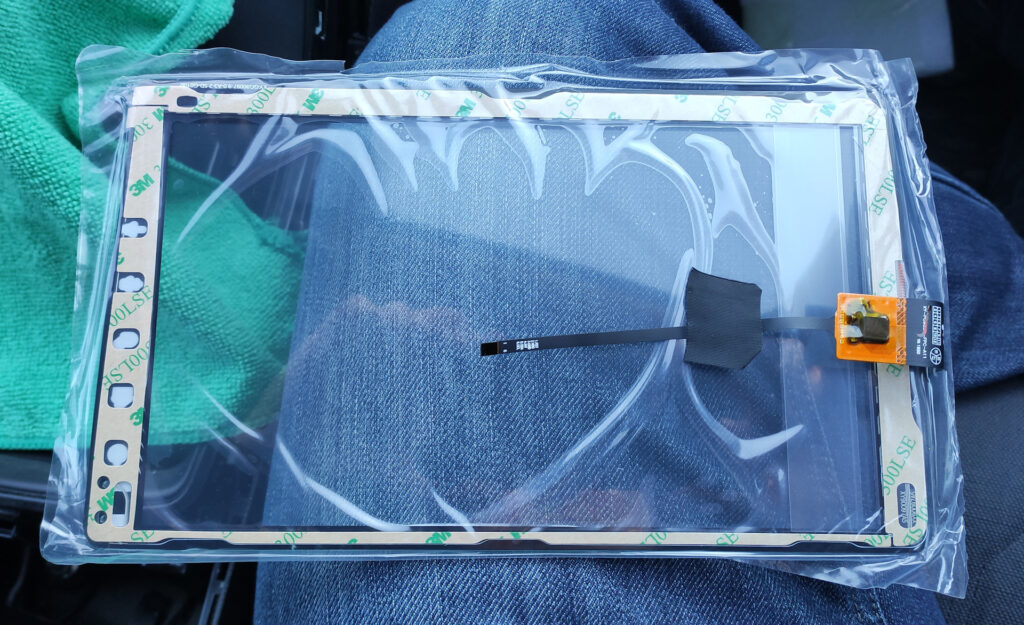

Шаг 4А. Замена стекла/тачскрина (если изображение цело)

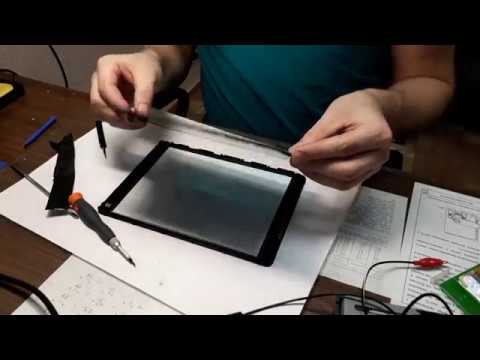

1. Прогрев по периметру 80–100 °C, медленно отделяйте стекло струной/медиатором.
2. Очистка матрицы: IPA 99%, салфетки без ворса, лампа под острым углом — видна пыль.

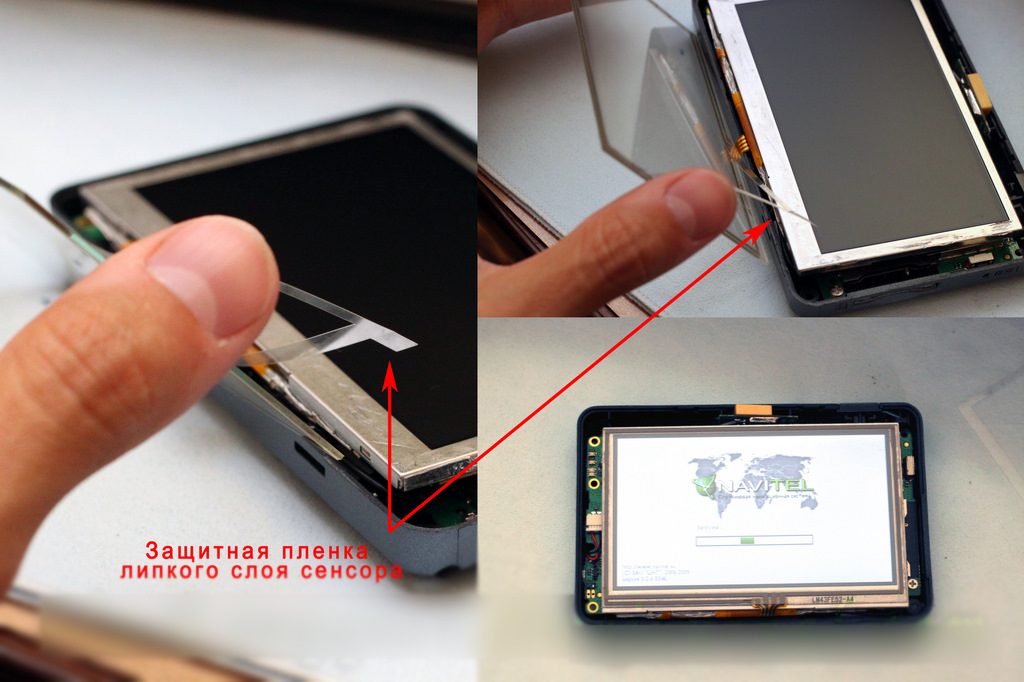

3. Наклейка OCA-пленки (если модуль раздельный): прикатка валиком, избегайте пузырей.
   Или LOCA-клей: тонкая сетка, выдавливайте излишки, затем УФ-полимеризация (обычно 3–5 мин).
4. Совместите шлейф, выставьте ровно, подключите временно — тест тача до окончательной сборки.
5. Фиксация стекла по периметру тонким скотчем/герметиком (если предусмотрено).

Шаг 4Б. Замена модуля LCD+тач (в сборе)

1. Открутите винты рамки экрана, аккуратно выньте модуль.
2. Сравните новый и старый по разъемам и посадочным точкам.
3. Вставьте шлейфы до упора, защелкните ZIF. Не перегибайте FPC.
4. Перед финальной сборкой — пробный пуск (подключите ГУ к жгуту, не вкручивая).

Шаг 4В. Полная замена головного устройства

1. Подготовьте рамку-переходник, жгут ISO/CAN, антенный адаптер, разъем камеры.
2. Соберите столом «гирлянду»: ГУ ↔ переходник ↔ CAN-бокс ↔ штатный разъем.
3. Проверьте кнопки на руле, включение камеры, парктроники, датчики климата в меню.
4. Настройте регион/частотный шаг радио, язык, разделитель кнопок, яркость/димминг по габаритам.

Шаг 5. Сборка и финальная проверка

1. Верните ГУ в посадочное место, прикрутите штатными винтами.
2. Подключите АКБ. Проверьте:
   — загрузку, яркость, отклик тача, мультитач;
   — камеру заднего вида (линии разметки);
   — звук по всем каналам;
   — работу кнопок на руле;
   — диммирование при включении габаритов;
   — работу микрофона/BT-звонков.
3. Заклипсуйте панели, убедитесь, что зазоры равномерны и ничего не скрипит.

---

Тонкости и лайфхаки монтажа

• Фантомные нажатия после сборки часто вызваны пережатым шлейфом или статикой. Переподключите шлейф, протрите контакт.
• Пылинка под стеклом? Попробуйте «липкие» стикеры/скотч для снятия, а не продув «ртом» — влага оставит пятно.
• Не работает тач, но есть изображение — перепутан шлейф, сломан фиксатор ZIF или другой ревизии дигитайзер.
• Неровная подсветка/светлые пятна — излишки LOCA; аккуратная повторная переклейка решает, но это ювелирная операция.
• Скрипы рамки — проклейте тонким войлоком или вспененным скотчем в местах контакта пластик-пластик.
• Греется ГУ после апгрейда — проверьте вентиляцию, не перекрывайте отверстия рамкой, при необходимости добавьте тонкий термопрокладочный «шунт» на металлический щит.

---

Электрика и совместимость: коротко и по делу

• Питание: постоянный +12 В (B+), зажигание (ACC), масса (GND).
• Динамики: пары ± на каждый канал, не путайте полярность — звук «провалится» по басу.
• CAN-шина: если климат/парктроники завязаны на экран, без CAN-адаптера они пропадут.
• Камера: видеосигнал (часто CVBS) + питание и реверс-триггер от лампы заднего хода.
• Антенна: активная? Нужен антенный усилитель/переходник с питанием.

---

Калибровка и программная часть

• Калибровка тача: в инженерном меню/настройках — пройдите «крестики» по углам.
• Яркость и авто-димминг: привязка к датчику освещения/габаритам.
• Рулевые кнопки: обучите/привяжите в меню ГУ или CAN-бокса.
• Радио-регион: шаг частоты (Европа/США/Россия) — иначе не поймает станции.
• BT-микрофон: проверьте чувствительность и шумоподавление, иногда лучше внешний микрофон ближе к козырьку.
• Обновления прошивки: ставьте только под вашу ревизию, иначе «бутлуп».

---

Сколько это стоит и сколько времени займет

Сценарий	Запчасти	Расходники	Время мастера	Итого «сам себе мастер»
Стекло/тач	2 000–8 000 ₽	500–1 500 ₽	2–4 ч	2 500–9 500 ₽
Модуль LCD+тач	6 000–20 000 ₽	500–1 000 ₽	1,5–3 ч	6 500–21 000 ₽
Полная ГУ	15 000–60 000 ₽	1 000–3 000 ₽	2–5 ч	16 000–63 000 ₽

Примечание: сервис возьмет дополнительно за работу 4 000–15 000 ₽ в зависимости от сложности, авто и региона.

---

Законность и гарантии

• Юридически замена/апгрейд ГУ — это не переоборудование конструкции, не требует регистрации.
• Гарантия дилера на мультимедиа/проводку может быть утрачена при «самоделке». Если авто гарантийное — оценивайте риски.
• Страховка (ОСАГО/КАСКО) не страдает, но при тотале страховая учитывает рыночную стоимость ГУ.

---

Частые ошибки и как их избежать

1. Не отключили АКБ → вероятность ошибки SRS/короткого замыкания.
2. Сломали фиксатор ZIF → шлейф болтается, пропадает тач/картинка.
3. Клей «на глаз» → пятна, «джелли-эффект». Лучше OCA-пленка и прессы/прижим.
4. Перепутали полярность динамиков → «пустой» звук.
5. Забыли CAN-бокс → нет климата/парктроников на экране.
6. Пыль под стеклом → работайте в чистоте, используйте антистатическую щетку, липкие стикеры.
7. Неподходящая прошивка → бутлуп/мертвый экран. Скачивайте под точный part number.

---

Альтернативы замене

• Внешний монитор/Apple CarPlay/Android Auto адаптер в штатный USB — без разбора панели.
• Беспроводной адаптер к существующему CarPlay/AA — ускоряет подключение, но не лечит «фантомы».
• Замена только стекла-пленки (если царапины, а не трещина) — временно улучшит вид.

---

Чек-лист перед покупкой запчастей

• Сделан снимок шильдика экрана/ГУ (номер детали).
• Проверен тип экрана (резистив/емкостной).
• Сверены разъемы/шлейфы, крепления, диагональ.
• Подготовлены OCA/LOCA, IPA, лопатки, ESD-браслет.
• Есть CAN-адаптер и рамка (для апгрейда ГУ).
• Сохранены настройки, коды, пары BT.
• Выделено 2–4 часа и чистое место.

---

Мини-таблица: OCA vs LOCA

Клей	Плюсы	Минусы	Когда применять
OCA-пленка	Чисто, предсказуемо, без УФ	Нужны валик/пресс, чувствительно к пыли	Большинство модулей с ровной геометрией
LOCA-УФ	Заполняет микрозазоры, хорош для выгнутых стекол	Риск подтеков, требует УФ и опыта	Когда нужно «заполнить» неровности/рамку

---

Типовая карта разъемов (обобщенно)

• MAIN 24–52 pin — питание, динамики, подсветка.
• LVDS/MIPI FPC — видео на матрицу.
• TOUCH FPC — дигитайзер.
• CAM IN — видеовход камеры, иногда через мини-джек/коаксиал.
• ANT — антенна, может требовать «фантомного» питания.

Совет: всегда фотографируйте распиновку перед снятием разъемов — это экономит часы.

---

Практический сценарий: «фантомные нажатия»

1. Диагностика: изображение норм, нажатия «живут своей жизнью».
2. Решение: заказать сенсорное стекло/тач по part number.
3. Замена: прогрев 90 °C, снятие стекла, чистка IPA, OCA-пленка, прижим 5–10 мин.
4. Калибровка: в инженерном меню.
5. Проверка: ввод адреса в навигации — тест точности.

---

Практический сценарий: «нет картинки, звук есть»

1. Диагностика: грузится музыка, слышен тач-клик, экран темный.
2. Решение: модуль LCD+тач в сборе (или шлейф).
3. Замена: снять крышку, заменить модуль, аккуратно защелкнуть ZIF.
4. Проверка: яркость, равномерность подсветки, отсутствие битых пикселей.

---

Практический сценарий: апгрейд на Android/CarPlay

1. Под борту: ГУ 2DIN/штатная с рамкой, 8–10″, процессор ≥8-ядер, 4–8 ГБ RAM.
2. Комплект: рамка-подрамник, CAN-бокс, антенный адаптер, USB-адаптер камеры.
3. Настройки: кнопки руля (обучение), камера (NTSC/PAL), система (регион, язык), диагностика CAN-событий (двери, парктроник).
4. Тест-драйв: запуск/выключение, задержка сна, скорость навигации, шум/свист по AUX (при необходимости — ground loop isolator).

---

FAQ

1. Можно ли просто заменить стекло, если дисплей цел?
Да. Если изображение корректное, меняют тачскрин/стекло. Это самый бюджетный путь, но требовательный к чистоте и аккуратности склейки.

2. Как понять, что умер именно тач, а не LCD?
Если картинка есть, но нажатия не реагируют/скачут — это тач/шлейф. Если экран черный/с подсветкой — вероятно LCD.

3. Нужен ли фен?
Да, для безопасной отклейки рамок и стекла (80–100 °C). Перегревать нельзя.

4. Что выбрать — OCA или LOCA?
OCA-пленка чище и предсказуемее; LOCA заполняет неровности, но требует УФ и опыта.

5. Потеряю ли я настройки авто после снятия ГУ?
Сбросятся часы, радио-пресеты, пары BT. Сфотографируйте настройки, после — восстановите.

6. Пропала камера заднего вида после апгрейда ГУ. Почему?
Нужен верный видеостандарт (NTSC/PAL), питание камеры, «реверс-триггер», иногда — отдельный адаптер.

7. Кнопки на руле не работают.
Проверьте CAN-бокс/адаптер, обучение кнопок, корректность подключения KEY1/KEY2 (если без CAN).

8. Можно ли повредить подушки безопасности, снимая рамку?
При отключенной АКБ риск минимален. Не дергайте жгуты желтого цвета (SRS).

9. Сколько времени займет замена своими руками?
От 1,5 до 4 часов в зависимости от варианта (стекло/модуль/полная ГУ) и опыта.

10. Почему «фантомы» появляются в жару?
Расширение материалов и деградация клея/сенсора вызывают ложные касания. Замена тача решает.

11. Умер фиксатор ZIF на плате — что делать?
Есть ремонтные фиксаторы/«шторки», но работа ювелирная. Часто проще заменить весь модуль/плату.

12. Стоит ли ставить защитное стекло поверх тача?
Помогает от царапин, но может снизить чувствительность. Выбирайте тонкое с хорошим клеем.

13. Гарантийная машина — лучше к дилеру?
Да. Самостоятельный разбор может лишить гарантии на мультимедиа/проводку.

14. Нужна ли перекалибровка после замены модуля в сборе?
Иногда — да. Проверьте инженерное меню. При уводе по краям выполните калибровку.

15. Можно ли без OCA/LOCA просто «положить» стекло?
Нет. Будут радужные разводы, воздушные зазоры и плохой отклик.

16. Шум/свист в колонках после апгрейда.
Проверьте общие «земли», используйте ground loop isolator, меняйте маршрут питания.

17. Почему после установки ГУ тухнет экран при включении габаритов?
Так и должно — димминг. Настраивается в меню (уровень/вкл-выкл).

18. Что с влагозащитой?
Соблюдайте оригинальные уплотнители/герметик по периметру, особенно на рамке экранов, если конструкцией предусмотрено.

19. Можно ли оставить штатный микрофон?
Часто — да, через переходник/адаптер. Но внешний микрофон ближе ко рту почти всегда звучит лучше.

20. Поможет ли перепрошивка вместо замены?
Если именно физический дефект (тач/матрица) — прошивка не поможет. При «подвисаниях» — иногда да.

---

Короткий план работ (для печати)

1. Сохранить настройки и коды → 2) Снять рамку и ГУ → 3) Разобрать ГУ → 4) Заменить стекло/модуль/ГУ → 5) Подключить, протестировать → 6) Собрать и откалибровать.

---

Самостоятельная замена сенсорного экрана — задача посильная, если подготовиться: сверить номер детали, собрать инструменты, работать чисто и не торопиться. В простых случаях достаточно заменить тачскрин, в сложных — модуль или сделать разумный апгрейд ГУ с современными функциями. Следуйте пошаговой инструкции, соблюдайте безопасность и не забывайте о калибровке — так вы получите «как новый» экран без лишних расходов.
