Вакуумные ремни безопасности: принцип работы, преимущества и перспективы

1) Что такое вакуумные ремни безопасности

Вакуумные ремни безопасности — это система ремней с реверсивным мягким преднатяжением, в которой приводным агентом служит отрицательное давление (разрежение). Вместо пиропатрона (одноразового) или электромотора (многоразового) начальную подтяжку ремня создаёт вакуумный актуатор. Он аккуратно выбирает слабину лямки до столкновения или в предаварийных режимах (резкое торможение, риск заноса), стабилизируя посадку пассажира и улучшая работу последующих средств удержания (нагрудная ветвь ремня, ограничитель нагрузки, подушки безопасности).

Ключевой замысел: многоразовое, дозируемое, плавное преднатяжение, которое:

• повышает комфорт (нет резких рывков),
• позволяет многократно работать за одну поездку,
• снижает износ пиротехнических узлов (если они есть в контуре как «второй эшелон»),
• готовит пассажира к работе подушек и ограничителей нагрузки.

---

2) Классические ремни и почему их совершенствуют

Базовая архитектура ремня безопасности включает:

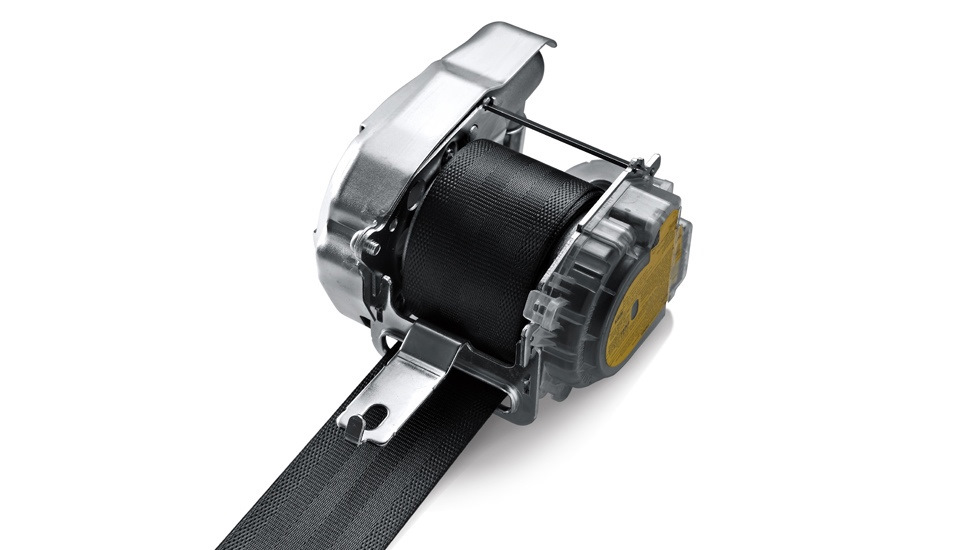

• Инерционный катушечный механизм (retractor) со стопором при ускорениях,
• Ограничитель нагрузки (load limiter), который дозирует усилие на грудь,

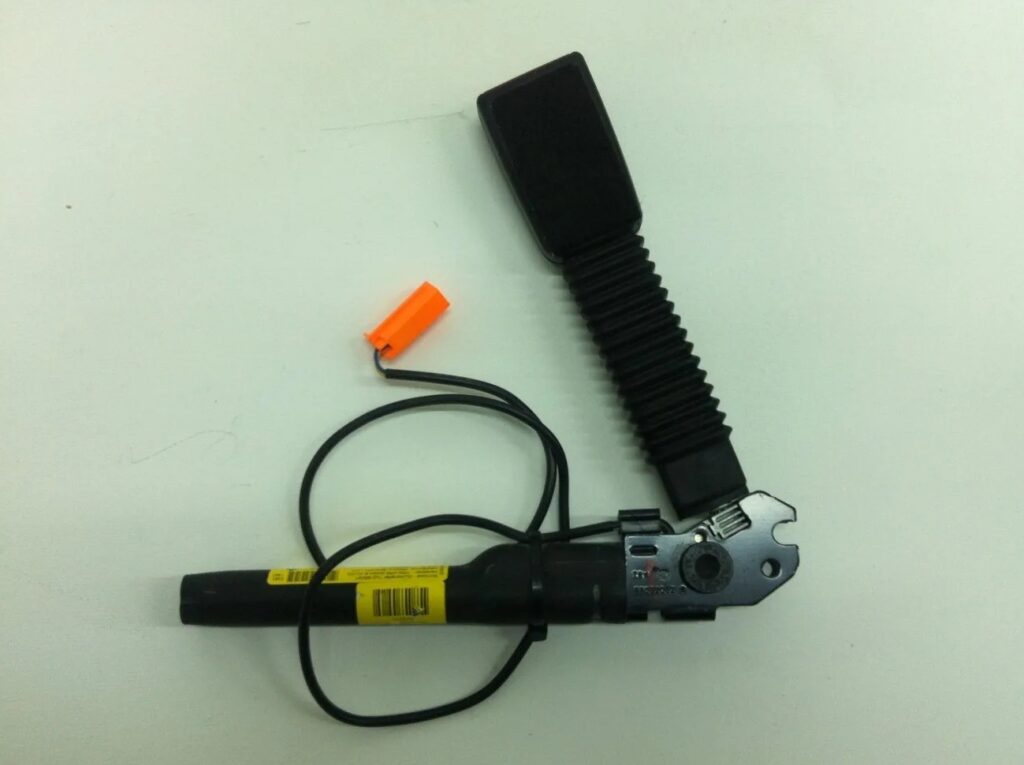

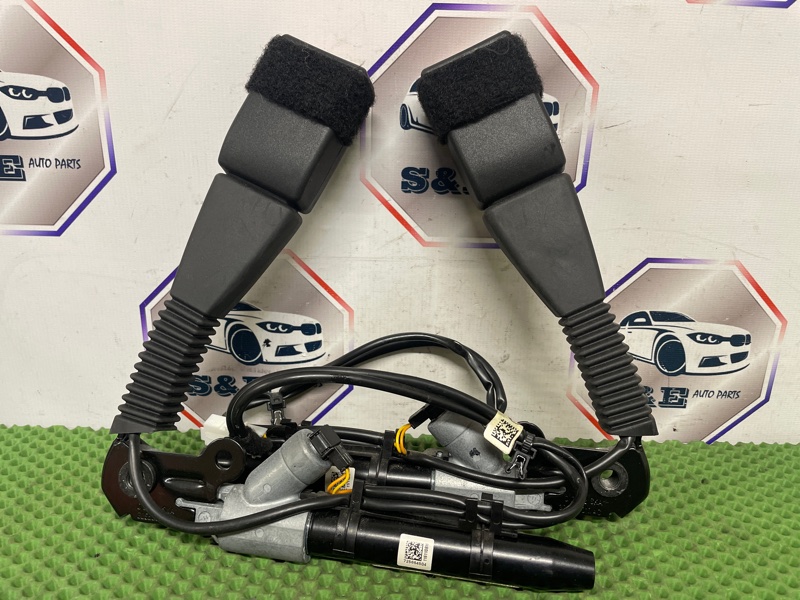

• Преднатяжитель — пиротехнический (одноразовый) или электромеханический (реверсивный).

Зачем нужны улучшения?

• Городской трафик стал более динамичным: частые «почти-ситуации» без удара, где мягкое многоразовое вмешательство полезнее.
• Масса и геометрия современных кузовов и сидений требуют точной посадки пассажира перед срабатыванием подушек.
• ADAS (AEB, предупреждение о лобовом) научились предсказывать риск и подают сигнал заранее — это шанс подтянуть ремень до контакта.

---

3) Принцип работы вакуумного преднатяжения

3.1. Базовая идея

Актуатор с гибкой мембраной или сильфоном соединён с механизмом ремня (катушкой, сектором, ползуном ответной части). Когда клапан подключает его к вакуумному ресиверу/насосу, давление в камере падает, мембрана «втягивается» и тянет за рычаг. На лямке исчезает слабина — вы ощущаете лёгкую подтяжку.

3.2. Физика процесса на пальцах

• Давление вакуума принято выражать как разницу с атмосферным. Например, –60 кПа означает, что в камере на 60 000 Па меньше, чем снаружи.
• Сила, развиваемая мембраной, равна: F = ΔP × A, где A — эффективная площадь мембраны.

Пример. Если ΔP = 60 000 Па, а площадь мембраны A = 15 см² (0,0015 м²),
то F ≈ 60 000 × 0,0015 = 90 Н.
Этого достаточно для «комфортной» подтяжки (обычно 50–150 Н). Для больших усилий увеличивают площадь или разрежение.

3.3. Режимы

• Comfort-preload (комфортная посадка): 50–120 Н, плавно за 100–300 мс.
• Safety-pre-crash (предиктивная безопасность): 120–200 Н, быстро за 80–150 мс.
• Release (сброс): клапан переводится на атмосферу, усилие исчезает.

Пиротехнический преднатяжитель (если присутствует) остаётся «вторым эшелоном» для собственно ДТП — он даёт очень быстрый и высокий импульс усилия (миллисекунды и сотни Н·м на валу), чего вакуумная система одна не обеспечивает.

---

4) Состав системы: узлы и датчики

1. Катушка ремня (Retractor)
   Механизм с пружиной, инерционным стопором и интерфейсом под внешний привод (шлиц, сектор, эксцентрик).
2. Вакуумный актуатор
   • Мембранный/сильфонный/поршневой.
   • Ход 5–20 мм, усилие 50–200 Н (типично для мягкой подтяжки).
   • Возврат — пружиной и атмосферой.
3. Вакуумный контур
   • Электровакуумный насос (в авто без стабильного разрежения во впуске).
   • Ресивер (0,2–0,5 л) для мгновенной отдачи.
   • Обратный клапан и соленоидные клапаны распределения.
   • Датчик давления (MAP-аналог) для замкнутого контура.
4. Блок управления (ECU)
   • Принимает сигналы от ABS/ESC, радара, камеры (ADAS), датчиков педалей, угловых датчиков рулевого управления, датчиков присутствия/массы пассажира (OCS), замков ремней.
   • Обменивается по CAN/FlexRay/LIN с SRS/ADAS.
   • Реализует контур регулирования давления (ПИД или табличный), самодиагностику, ведёт логи событий.
5. Питание и предохранители
   Контур насосов и клапанов выделен, защищён от коротких замыканий, предусмотрена фильтрация помех.

---

5) Алгоритмы: когда и как система подтягивает ремень

Событийная логика (упрощённая):

1. Запуск движения → «комфортная посадка» при 10–20 км/ч:
   • Быстрый краткий импульс вакуума выбирает слабину.
   • Чувствуется мягкая подтяжка — без дискомфорта.
2. Резкое торможение / AEB предупреждение:
   • Повышенная ступень усилия (например, 120–180 Н).
   • Срабатывание до вступления подушек.
3. Риск бокового удара / занос:
   • Подтяжка с приоритетом для внешней стороны кузова/места (на продвинутых конфигурациях).
4. Экстренное маневрирование:
   • Короткие импульсы, стабилизирующие торс, чтобы водитель не «повис» на руле.
5. Сброс:
   • Когда риск миновал или скорость снизилась — атмосферизация, плавное ослабление.
6. Резервный эшелон:
   • При реальном ударе срабатывает пиротехнический преднатяжитель и ограничитель нагрузки согласно калибровкам SRS.

Особенности калибровки:

• Индивидуализация по массе/позе пассажира (данные OCS и трекинга ремня).
• Фильтр ложных срабатываний (ямы, стиральные доски, кочки).
• Уменьшение усилия при обнаружении беременной пассажирки (если есть стратегия распознавания позы/анкеты).

---

6) Безопасность и функциональная надёжность

6.1. Fail-Safe

• Потеря вакуума → ремень остаётся обычным (катушка, стопор, инерция) — система деградирует безопасно.
• Клапаны спроектированы так, чтобы при обесточивании переходить в «нейтраль» (атмосфера).
• Перепускной клапан ограничивает максимум разрежения → исключён «перетяг».

6.2. Самодиагностика

• Тест герметичности контура при запуске и периодически в движении (ECU оценивает темп падения давления).
• DTC-коды для насоса, клапанов, датчиков, разъёмов.
• Журнал событий (дата/время, режим, давление, причина активации).

6.3. Функциональная безопасность

• Критичные функции удержания в авто традиционно проектируют под высокий уровень ASIL (C/D) по ISO 26262.
• Для вакуумной части — архитектура с диагностическим покрытием (мониторинг датчика давления, сравнение «команда-факт», таймауты).
• Кибербезопасность: контур управления изолирован, обмен — по защищённым шинам (в составе общей стратегии кибербезопасности авто).

---

7) Сценарии применения

• Город: частые «почти-столкновения», мягкая подтяжка улучшает посадку и снижает утомляемость.
• Трасса: предиктивное подтягивание при AEB/FCW, при перестроениях на высоких скоростях.
• Бездорожье: стабилизация торса на кочках, но с фильтром по продольным/вертикальным ускорениям.
• Каршеринг/такси: разные пассажиры — система автоматически «подгоняет» ремень.
• Детские кресла, беременные: деликатные калибровки, чтобы не создавать избыточного давления.

---

8) Расчётные примеры

8.1. Усилие мембраны

Пусть ΔP = 55 кПа (55 000 Па), A = 20 см² = 0,002 м² → F = 55 000 × 0,002 = 110 Н.
Это ближе к верхней границе «комфортного» диапазона.

8.2. Передаточное отношение

Если рычаг актуатора смещает сектор катушки с плечом 25 мм, а ход мембраны 10 мм, передаточное отношение по перемещению ~1:2,5, по силе — обратное. Итоговое натяжение на лямке регулируют геометрией.

8.3. Энергопотребление

Насос работает импульсно для подзаряда ресивера; при герметичности среднее потребление низкое (десятки ватт в активных фазах, нули — в покое).

---

9) Сравнение с альтернативами

• Пиротехнический преднатяжитель: мгновенно и мощно, но одноразово; нужен именно в столкновении.
• Электромеханический (мотор-редуктор): многоразовый, но тяжелее/дороже, слышим моторный звук, требуется высокомоментный привод.

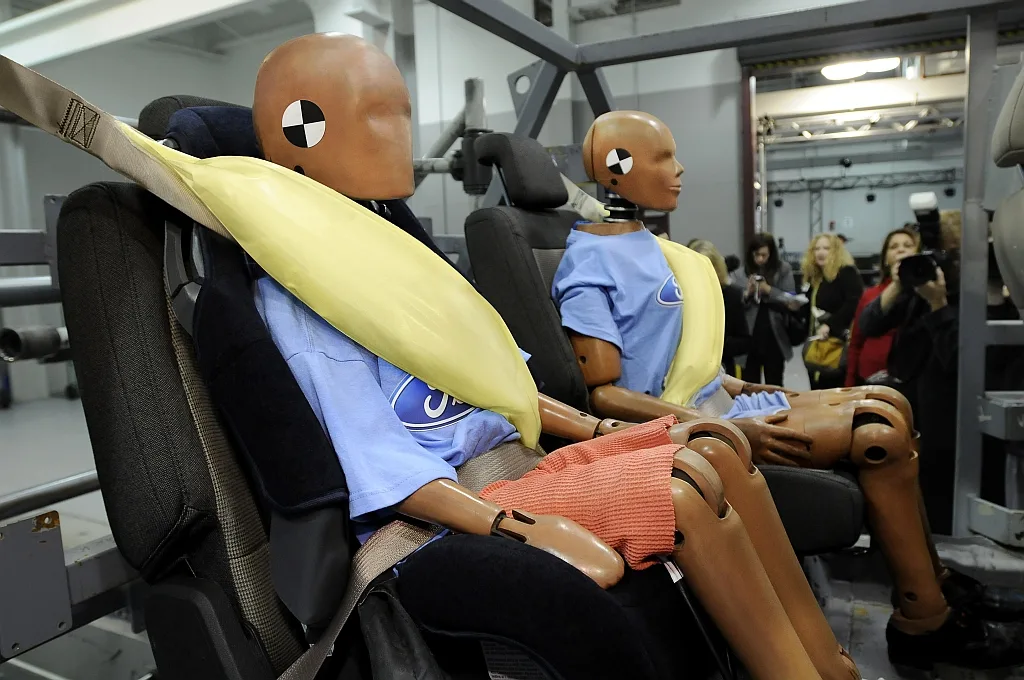

• Надувной ремень (inflatable belt): снижает локальные нагрузки на грудь, но добавляет сложность и вес, нужен газогенератор/меш.
• Вакуумный: многоразовый, тихий, лёгкий, качественно «подсаживает» до удара, не заменяет пиропатрон в реальном ДТП (а дополняет).

---

10) Преимущества и ограничения вакуумной концепции

Плюсы:

• Плавность и комфорт, отсутствие «щёлчков» и рывков.
• Многократность: можно подтягивать десятки раз за поездку.
• Тишина: клапаны с приглушением, насос — эпизодически, вне ушей пассажира.
• Масса и простота механики при грамотной компоновке.

Минусы/ограничения:

• Нужна герметичная пневмосистема (шланги, фитинги, клапаны).
• Предельное усилие ограничено (для реального ДТП всё равно нужен пиропатрон/другой эшелон).
• Требуется грамотная калибровка, чтобы не надоедать пассажиру.

---

11) Интеграция с ADAS

• AEB/FCW (автотормажение/предупреждение лобового): подать команду на подтяжку за 100–250 мс до события.
• LKA/LDP (удержание в полосе): на грани съезда — мягкая подсадка, чтобы водитель «не поплыл».
• DMS/OMS (мониторинг водителя/пассажира): органичное усилие с учётом позы, телосложения, ремень застёгнут/нет.
• Карта и V2X: подтяжка при въезде в зоны высокого риска (например, резкие спуски/ухабы), если такая логика одобрена производителем.

---

12) Эксплуатация и обслуживание

Признаки неисправностей:

• Долгая прокрутка насоса, частое «дозаполнение» ресивера → возможна утечка.
• Отсутствие эффекта подтяжки при активных манёврах → клапан/датчик/проводка.
• Странные звуки в зоне стойки/барабана ремня → механика привода.

Диагностика:

• Чтение DTC блока (обычно в составе SRS/ADAS или отдельного ECU).
• Тест клапанов и насоса через сервисное меню.
• Вакуум-тест (манометр) и опрессовка/дымогенератор для поиска утечек.

Сервис:

• Замена шлангов/уплотнений при трещинах и старении.
• Фильтр насоса (если предусмотрен) — по регламенту.
• Обновления прошивки (калибровки алгоритмов).

---

13) Легальность и стандарты

• Базовые требования удерживающих систем задаются регламентами наподобие UNECE R16, а также национальными правилами (например, FMVSS 208/209). Вакуумный модуль как дополнительный реверсивный преднатяжитель должен вписываться в общую архитектуру ремня, не ухудшая его базовую сертификацию.
• Для серийной установки — обязательны стендовые и «санкционные» испытания на салазках (sled tests) в составе автомобиля и его SRS-архитектуры.
• Функциональная безопасность — по ISO 26262 (уровень ASIL подбирается разработчиком в зависимости от роли узла в общей стратегии удержания).

---

14) Ретрофит: что важно знать

Юридически и технически ретрофит систем пассивной безопасности — область повышенной ответственности. Даже если инженерно вы способны интегрировать насос, ресивер, клапаны и актуатор в штатный retractor, без сертификации такие изменения могут:

• повлечь отказ средств защиты при ДТП,
• лишить гарантии/страхового покрытия,
• нарушить местные нормы.

Практическая рекомендация: рассматривать вакуумную подтяжку как заводской функционал или как часть типового комплекта, прошедшего сертификацию под конкретную модель авто.

---

15) Рекомендации для автопарков и производителей

• Флит-менеджерам: системы мягкой подтяжки снижают усталость водителей и улучшат статистику микротравм; полезно в такси/каршеринге.
• OEM/поставщикам: вакуумный модуль разумен как «уровень-0» преднатяжения + пиротехника как «уровень-1» при ударе; так оптимизируется баланс комфорта, надёжности и стоимости.
• UX-командам: уделить внимание ощущениям (скорость/величина подтяжки, шум), дать водителю ненавязчивую индикацию срабатывания и возможность настройки чувствительности в рамках гомологации.

---

16) FAQ — Частые вопросы

Вопрос 1. Заменяет ли вакуумный ремень пиротехнический преднатяжитель?
Нет. Вакуум — это мягкая, многоразовая подготовка. При ударе работает пиропатрон/другой «силовой» эшелон.

Вопрос 2. Насколько ощутима подтяжка?
Как лёгкое «подсаживание». Типичная сила 50–150 Н, без болевых ощущений.

Вопрос 3. Будет ли ремень «играть» на кочках?
Нет, алгоритмы фильтруют вертикальные колебания; срабатывание завязано на риск (торможение, предиктивные признаки).

Вопрос 4. Что если прорвётся шланг?
Система просто перестанет подтягивать — базовый ремень останется штатным. ECU выдаст ошибку.

Вопрос 5. Насос шумит?
Он включается эпизодически для подзаряда ресивера, шум локализован и не навязчив.

Вопрос 6. Можно ли отключить подтяжку?
Обычно пользовательских выключателей нет (это часть пассивной безопасности). Политика — на усмотрение OEM и норм.

Вопрос 7. Влияет ли на износ лямки?
Мягкое преднатяжение снижает «клевки», что, наоборот, благоприятно для ткани и механики.

Вопрос 8. Совместимо ли с детскими креслами?
Да, но алгоритм должен быть откалиброван «деликатно». Всегда соблюдайте инструкцию автокресла.

Вопрос 9. Работает ли при минусовых температурах?
Да, при условии корректных материалов мембраны и эластомеров, а также прогрева салона/узлов.

Вопрос 10. Что по ресурсу?
Ресурс определяется герметичностью контура и моторесурсом насоса/клапанов. При нормальном обслуживании — сопоставим с жизненным циклом авто.

Вопрос 11. А если ремень не застёгнут?
Система контролирует датчик замка — подтяжки не будет, а панель напомнит о необходимости застегнуться.

Вопрос 12. Совместимо ли с надувными ремнями?
Теоретически — да, как часть сложной многоуровневой архитектуры удержания (вопрос сертификации и пакета SRS).

Вопрос 13. Требуется ли отдельная замена после ДТП?
Вакуумный контур — нет, если не повреждён; но если сработал пиропатрон/основной ремень заблокирован — действуйте по регламенту производителя.

Вопрос 14. Насколько быстро система реагирует?
Десятки — сотни миллисекунд для мягкой подтяжки. Это достаточно, чтобы «посадить» пассажира до развёртывания подушек.

---

17) Сравнительная таблица систем преднатяжения

Система	Принцип	Многоразовость	В Typical усилие на ремне	Время реакции	Шум	Стоимость (отн.)	Назначение
Вакуумная подтяжка	Разрежение + мембрана/сильфон	Да	50–200 Н	80–300 мс	Низкий	Средняя	Комфорт/предиктивная безопасность до удара
Пиротехнический преднатяжитель	Газогенератор + трос/планетарка	Нет (однораз.)	Сотни Н (импульс)	2–10 мс	Средний	Средняя	Основное срабатывание при ДТП
Электромеханический (мотор-редуктор)	Двигатель + редуктор	Да	100–300 Н (дозируемо)	80–200 мс	Средний	Выше средней	Комфорт + предиктив, может заменить вакуум
Надувной ремень	Газонаполнение лямки	Нет (условно)	Не усилие, а распределение давления	15–30 мс	Низкий	Высокая	Снижение нагрузок на грудь/дети
Активная ответная часть (buckle lifter)	Мотор/актуатор в замке	Да	50–120 Н (локально)	100–250 мс	Низкий	Средняя	Комфорт, подводит пряжку к пассажиру

Диапазоны приведены ориентировочно и зависят от калибровки конкретных реализаций.

---

18) Для кого и зачем

• Водителям и пассажирам: вакуумные ремни создают ощущение «как будто ремень всегда сидит идеально» и вовремя «подсаживает» при риске — комфортно и полезно для безопасности.
• Автопроизводителям: это понятный путь повысить реальную эффективность SRS без роста NVH и массы, особенно в связке с ADAS.
• Флитам и каршерингу: многоразовая мягкая подтяжка — плюс к восприятию сервиса и снижение микротравм.
• Инженерам: компактная, энергоэффективная, диагностируемая архитектура, хорошо сочетается с уровневым дизайном пассивной безопасности.

---



Приложение: краткая памятка пользователю

• При старте движения лёгкая подтяжка — это штатная работа.
• При резком торможении подтяжка может усилиться — так и задумано.
• Если подтяжка «исчезла» совсем — проверьте индикатор ошибок, обратитесь в сервис.
• Всегда носите ремень правильно: лямка по ключице и грудной клетке, поясная часть — на тазовых костях.
