- Кратко: что такое V2X и зачем это нужно
- Как устроен стек V2X: уровни и «кубики»
- Ключевые сообщения: что «говорят» машины и светофоры
- CAM и DENM (европейский стек ETSI)
- BSM, SPaT и MAP (экосистема WAVE/SAE)
- Безопасность и приватность: PKI/SCMS, сертификаты и псевдонимы
- ITS-G5/DSRC и C-V2X: откуда берётся «радио»
- «Дни» внедрения (Day 1 → Day 2/3)
- Архитектура решения для города/регионального оператора
- Сравнительная таблица: ITS-G5/DSRC vs C-V2X
- Интеграция с ADAS и автономным вождением
- Технические метрики, на которые смотрят инженеры
- Практические кейсы для города и бизнеса
- Шаги внедрения для заказчика (дорожного оператора/ОЕМ/флота)
- Ошибки и ловушки при внедрении
- Вопросы совместимости и интероперабельности
- Перспективы: к чему ведёт NR-V2X
- FAQ
Кратко: что такое V2X и зачем это нужно
V2X (Vehicle-to-Everything) — это семейство технологий прямого и сетевого обмена данными между автомобилем и всем, что влияет на безопасность и эффективность движения: другими авто (V2V), дорожной инфраструктурой (V2I), пешеходами и велосипедистами (V2P), сетями и облаком (V2N). На уровне транспорта сегодня сосуществуют два подхода:
- ITS-G5 / DSRC (на базе IEEE 802.11p/WAVE) — прямой обмен «авто-авто» и «авто-инфраструктура» в диапазоне 5,9 ГГц. (Википедия)
- C-V2X (LTE-V2X, 5G NR-V2X) — эволюция 3GPP: релиз 14 добавил LTE-V2X, релиз 16 — NR-V2X с расширенной функциональностью и новыми режимами бокового канала (sidelink). (3GPP)
Задача V2X — заранее «подсветить» опасности и намерения участников движения (торможение впереди, разметка фаз светофора, работы на дороге, «невидимые» за фурой пешеходы), чтобы снизить аварийность и убрать лишние задержки.

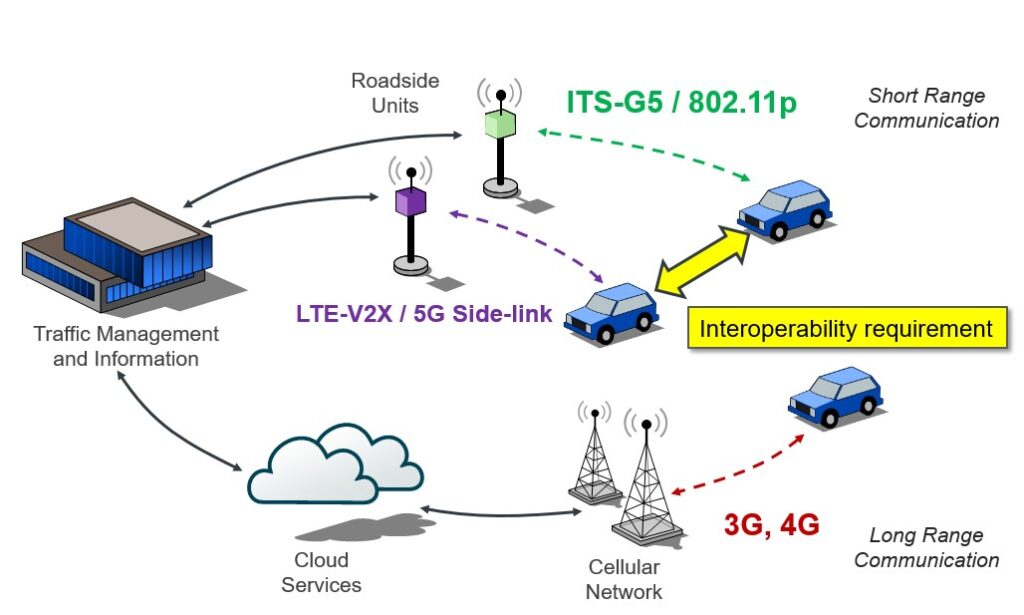

Как устроен стек V2X: уровни и «кубики»
Высокоуровневая архитектура включает:
- Устройства
- OBU (On-Board Unit) — бортовой блок в автомобиле (или у пешехода в смартфоне/брелоке).
- RSU (Road Side Unit) — стационарный борт инфраструктуры (на светофоре, мачте, мосту).
- Центр управления/облако (TMC/Cloud) — координация, аналитика, карта, PKI/SCMS.
- Каналы связи
- Прямой короткодействующий (PC5 / 802.11p/ITS-G5, LTE-V2X, NR-V2X) — обмен на расстояниях сотни метров без базовой станции.
- Сотовый Uu (LTE/5G) — доступ к облаку, потоковые сервисы, обновления карт/ПО.
- Сообщения и верхние сервисы
- ETSI CAM (Cooperative Awareness Message) — периодические статусы «кто я и где я». (ETSI)
- ETSI DENM (Decentralized Environmental Notification Message) — события/опасности (ДТП, лёд, препятствия). (Iteh Standards)
- SAE J2735 (WAVE) — словарь сообщений для экосистемы DSRC/WAVE (включая BSM, SPaT, MAP). (sae.org)
Ключевые сообщения: что «говорят» машины и светофоры
CAM и DENM (европейский стек ETSI)
- CAM: периодически передаёт позицию, скорость, направление, тип ТС и пр., чтобы соседние участники «видели» вас на уровне датаграмм, а не камер. (ETSI)
- DENM: события с геопривязкой — от «скользко» и «работы на дороге» до «авария в тоннеле». Рассылается по области, где информация актуальна. (Iteh Standards)
BSM, SPaT и MAP (экосистема WAVE/SAE)
- BSM (Basic Safety Message) — «базовая безопасность»: динамика ТС, габариты, торможение, поворотники и т. п. для ситуационной осведомлённости. (sae.org)
- SPaT (Signal Phase and Timing) — фаза и прогноз времени светофора: сколько секунд «зелёного/красного» осталось. (sae.org)
- MAP — машиночитаемая геометрия перекрёстка и полос; интерпретирует SPaT «какой сигнал — для какой полосы/манёвра». (engineering.virginia.edu)
Безопасность и приватность: PKI/SCMS, сертификаты и псевдонимы
Любой участник должен доверять сообщению (оно реально от машины, а не злоумышленника) и при этом водитель должен оставаться анонимным. Для этого применяют публичную инфраструктуру ключей и SCMS (Security Credential Management System) — модель выдачи/ротации краткоживущих сертификатов и псевдонимов, позволяющая верифицировать подпись, не раскрывая постоянную идентичность. (ROSA P)
ITS-G5/DSRC и C-V2X: откуда берётся «радио»
- ITS-G5 / IEEE 802.11p — потомок Wi-Fi, полоса 5,9 ГГц, 10-МГц каналы, семейство WAVE (IEEE 1609) в США; в Европе — ITS-G5 (GeoNetworking) в составе C-ITS. (Википедия)
- C-V2X
Полевые замеры и обзоры показывают, что C-V2X даёт преимущества по устойчивости канала и дальности в ряде условий, что важно для плотного движения и платунинга грузовиков. (ScienceDirect)
«Дни» внедрения (Day 1 → Day 2/3)
- Day 1: оповещение об авариях/работах, экстренное торможение, предупреждение о перекрёстках с ограниченной видимостью, скорость «на зелёную волну». (Реализуемо CAM/DENM, BSM/SPaT/MAP.)
- Day 1.5–2: кооперация в перестроениях, приоритет «скорой/пожарной» на светофорах, адаптивные лимиты скорости, V2P-сигналы от смартфонов уязвимых участников.
- Day 3: распределённый сенсор-шеринг (LiDAR/камера-хабы), кооперативное управление перекрёстками без светофоров, плотный платунинг.
Архитектура решения для города/регионального оператора
- RSU-покрытие критических точек: перекрёстки, школы, тоннели, участки с ДТП, въезды на автомагистрали.
- Интеграция со светофорным контроллером: экспорт SPaT/MAP из АСУДД. (teo.fdot.gov)
- PKI/SCMS-контур: корневые/промежуточные ЦС, политика псевдонимов, OTA-распространение CRL/OSCP. (ROSA P)
- Сервисный слой: брокер сообщений, хранение телеметрии, цифровая модель улиц (HD-карта), API для приложений и OEM.
- OBU-пул: пилотные автобусы/каршеринг/доставка; мобильное приложение V2P (пешеходы/велосипедисты).
- Мониторинг и KPI: задержка/успех доставки, плотность CAM, отклик водителей, эффект на ДТП/среднюю скорость/CO₂.
Сравнительная таблица: ITS-G5/DSRC vs C-V2X
| Критерий | ITS-G5 / DSRC (802.11p/WAVE) | C-V2X (LTE-V2X / 5G NR-V2X) |
|---|---|---|
| Тип канала | Прямой ad-hoc в 5,9 ГГц | Прямой sidelink (PC5) + сотовый Uu |
| Стандарты верхнего уровня | ETSI ITS-G5, GeoNetworking; SAE J2735 в WAVE | 3GPP Rel-14 (LTE-V2X), Rel-16+ (NR-V2X) |
| Сообщения «из коробки» | CAM/DENM (ETSI), BSM/SPaT/MAP (SAE/WAVE) | Использует те же приложения/форматы на уровне сервиса |
| Задержка/надёжность | Хороша на малых/средних дальностях; чувствительна к помехам | Улучшенная устойчивость и дальность в ряде сценариев; профили URLLC в NR-V2X |
| Инфраструктура оператора | Не требуется для прямого обмена | Не требуется для sidelink; но Uu даёт +облако/управление |
| Зрелость экосистемы | Долгая история пилотов в ЕС/США | Быстро растущая поддержка у чипсетов/ОЕМ, синергия с 5G |
| Типовые кейсы | Day-1 безопасность, SPaT/MAP | Расширенные кейсы: платунинг, кооперативные манёвры |
| Безопасность | PKI/SCMS, псевдонимы | PKI/SCMS, псевдонимы (те же принципы) |
| Примечания | Базируется на 802.11p, 10-МГц каналы | Эволюция 3GPP, NR-V2X добавляет новые режимы |
Основано на стандартах и обзорах: IEEE 802.11p/ITS-G5, 3GPP Rel-14/Rel-16, SAE J2735, полевых сравнениях C-V2X vs 802.11p. (Википедия)
Интеграция с ADAS и автономным вождением
V2X — не замена радару/камере/LiDAR, а дополнение. Он «видит» намерения (например, SPaT и MAP подскажут, когда сменится фаза, а DENM — что за поворотом техника), и может «заглянуть за угол» через ретрансляцию инфраструктурой. Это повышает доступность функций ADAS в плохую погоду и «закрытых» ситуациях.
Технические метрики, на которые смотрят инженеры
- PDR/PRR (probability/packet reception rate): доля успешно принятых CAM/BSM на дистанции X.
- Latency (E2E): сквозная задержка от события до реакции HMI/ADAS.
- Awareness horizon: дальность гарантируемой осведомлённости.
- Channel busy ratio: загруженность эфира.
- Security KPIs: своевременная ротация сертификатов, доля отклонённых подписей/CRL-хитов.
Полевые испытания C-V2X демонстрируют лучший приём на дальностях, критичных для платунинга/магистралей, по сравнению с 802.11p, что отражается на PRR/дальности. (ScienceDirect)
Практические кейсы для города и бизнеса
- SPaT/MAP-ассист: подсказка скорости «на зелёную волну», приоритет общественного транспорта/спецслужб на светофорах. (teo.fdot.gov)
- V2P-оповещения: смартфон пешехода/курьера — как «OBU-лайт» с push на автомобили рядом.
- Управление работами: автогенерация DENM о перекрытиях/авариях со строительных RSU. (Iteh Standards)
- Логистика: платунинг грузовиков на магистралях (экономия топлива, использование NR-V2X профилей). (PMC)
Шаги внедрения для заказчика (дорожного оператора/ОЕМ/флота)
- Use-case дизайн: выбрать 3–5 «якорных» сценариев Day-1/1.5 по аварийности/заторам.
- Стек и частоты: определить целевой стек (ITS-G5 или C-V2X) и частотный план (5,9 ГГц/каналы). (Википедия)
- PKI/SCMS: выбрать поставщика PKI, регламент ротации, политику псевдонимов. (engineering.virginia.edu)
- Интерфейсы АСУДД: обеспечение SPaT/MAP из светофорных контроллеров/ЦОД. (teo.fdot.gov)
- Пилот: 10–20 RSU + 100–300 OBU (автобусы/службы), KPI и A/B-оценка.
- Масштабирование: покрытие коридоров, интеграция с страховым/каршеринг-сектором, V2P-кампании.
Ошибки и ловушки при внедрении
- Игнорирование PKI/SCMS и ротации сертификатов — риски spoofing/DoS. (ROSA P)
- Плохая геометрия MAP: неверные привязки полос → некорректные подсказки на перекрёстках. (engineering.virginia.edu)
- Отсутствие HMI-гигиены: перегруженный интерфейс водителя ведёт к «alarm fatigue».
- Смешение тестовых/продуктивных каналов без планирования CBR и приоритизации.
Вопросы совместимости и интероперабельности
ETSI проводит Plugtests™ для проверки совместимости реализаций CAM/DENM/стека; в мире действуют профильные требования (например, Car-2-Car Consortium) к полям/точности/таймингу сообщений. Это помогает «разным» OBU/RSU работать вместе. (oss.com)
Перспективы: к чему ведёт NR-V2X
С ростом парка подключённых авто и покрытием 5G NR-V2X становится базой для «Day-2+» сценариев: кооперативные манёвры, сенсор-шеринг, плотный платунинг с требованиями к задержкам/надёжности уровня URLLC. (arXiv)
FAQ
Что выбрать для пилота — ITS-G5 или C-V2X?
Если вам важна преемственность с ранними C-ITS пилотами и простота прямого обмена — стартуйте с ITS-G5. Если делаете ставку на синергию с 5G и расширенные кейсы — смотрите C-V2X/NR-V2X. Комбинированные архитектуры тоже возможны. (Википедия)
Какая дальность и задержка у V2X?
Зависит от радиопараметров, антенн, застройки и стека. В ряде полевых тестов C-V2X демонстрировал большую дальность/устойчивость по сравнению с 802.11p, что важно для PRR на магистралях. (elib.dlr.de)
Нужен ли интернет для V2X?
Для прямого обмена не обязателен (PC5/802.11p). Но подключение к LTE/5G даёт облачные сервисы, OTA-обновления, телеметрию и удобное управление ключами.
Как обеспечивается безопасность?
Через PKI/SCMS: сообщения подписываются краткоживущими сертификатами, которые периодически ротируются (псевдонимы) — так достигается проверяемость без постоянного отслеживания личности. (ROSA P)
Какие сообщения «понимает» светофор?
RSU рядом с контроллером рассылает SPaT (фаза/время) и MAP (геометрия/полосы), а авто принимает их и рассчитывает рекомендации (например, скорость на «зелёную»). (engineering.virginia.edu)
Чем отличаются CAM/DENM и BSM/SPaT/MAP?
Это разные «семейства» стандартизации: CAM/DENM — ETSI (Европа/C-ITS), BSM/SPaT/MAP — SAE/IEEE (WAVE/DSRC). По сути решают близкие задачи разными форматами и профилями. (ETSI)
Можно ли использовать смартфон для V2P?
Да, для V2P применяют приложения (BLE/UWB/сотовая передача в облако), которые интегрируются в городской контур и сигналят авто поблизости.
Где хранить данные и как с приватностью?
Телеметрию и события — в городском/корпоративном облаке с политиками минимизации и псевдонимизации; V2X-сообщения сами по себе не обязаны содержать уникальные персональные данные.
V2X — это не «ещё один модуль связи», а инфраструктурный слой безопасности и эффективности транспорта. Его сила — в стандартизованных сообщениях (CAM/DENM, BSM/SPaT/MAP), криптографии (PKI/SCMS) и в наличии сразу двух радиоподходов (ITS-G5 и C-V2X/NR-V2X), которые позволяют подобрать архитектуру под задачи города, OEM и бизнеса. Пилоты разумно начинать с Day-1 кейсов на «горячих» перекрёстках и опасных участках, параллельно выстраивая PKI и процессы — это быстро даёт пользу и готовит почву для Day-2/3 сценариев.
Источники и стандарты для углубления:
ETSI EN 302 637-2 (CAM), EN 302 637-3 (DENM); SAE J2735 (BSM, SPaT, MAP); IEEE 802.11p/ITS-G5; 3GPP Release-14 (LTE-V2X) и Release-16 (NR-V2X); полевые сравнения ITS-G5 vs C-V2X и SCMS/PKI материалы. (ETSI)
