Надёжность автопроводки держится на четырёх китах: правильное сечение проводов, корректная защита (предохранители/автомат/TVS), грамотная масса и разводка и качественный монтаж. Любая линия, способная «отдать» серьёзный ток от аккумулятора/генератора, должна быть защищена как можно ближе к источнику. Правильное правило выбора номинала: предохранитель = 125–150% длинновременного рабочего тока, но не выше допустимого для выбранного сечения провода. Для «пиковых» нагрузок (лебёдки, инверторы) нужны медленные типы защиты и короткие силовые трассы. Для электроники — быстрые и транзиентная защита (диоды, TVS).
- 1) Базовая теория: что «убивает» электросеть
- 2) Архитектура защиты: как строить «правильную» схему
- 2.1 Главный предохранитель у аккумулятора
- 2.2 «Звезда» по массе
- 2.3 Разделение контуров
- 2.4 Управление силой через реле/MOSFET
- 2.5 Транзиентная защита
- 3) Выбор предохранителей и автоматов: как не промахнуться
- 4) Провода и сечения: сколько «потянет» ваш кабель
- 5) Монтаж: как сделать «по-взрослому»
- 6) Спецкейсы: что чаще всего добавляют в авто и как защитить
- 6.1 Видеорегистратор/роутер/датчики
- 6.2 Усилитель и сабвуфер
- 6.3 Холодильник/компрессор/вебасто
- 6.4 Инвертор 220 В
- 6.5 Лебёдка/офроуд-свет
- 6.6 Вторая батарея/туристический контур
- 7) Диагностика и профилактика: на что смотреть регулярно
- 8) Таблица: сравнительный обзор защитных устройств
- 9) Типовые ошибки, которые приводят к беде
- 10) Чек-листы: проектирование → монтаж → тест
- Проектирование
- Монтаж
- Тест
- 11) Мини-гайд по выбору номиналов (примеры)
- 12) Таблица: где брать питание для популярного допоборудования
- FAQ — Часто задаваемые вопросы
1) Базовая теория: что «убивает» электросеть
КЗ (короткое замыкание) — когда плюс напрямую «встречается» с массой. Ток ограничен только внутренним сопротивлением батареи/проводов → сотни ампер, плавление изоляции, пожар.
Перегрузка — когда потребитель «жрёт» больше, чем должен (из-за неисправности/залипания реле/неверного расчёта). Нагрев идёт по I²R, где R — сопротивление провода/контактов. Маленькое падение напряжения легко превращается в большой нагрев.
Провалы и выбросы — запуск стартера, отключение индуктивной нагрузки, «обратные выбросы» катушек реле/моторов. Эти пики «добивают» чувствительную электронику без TVS/диодов.
Формулы, которые нужны на практике
- Рабочий ток: I = P / U (для 12 В системы: 120 Вт ≈ 10 А).
- Мощность тепла на участке: Pтепл = I² · R (почему греются тонкие и длинные провода).
- Оценка падения: ΔV ≈ I · 2 · L · r, где L — длина «туда-обратно» (м), r — Ом/м для меди выбранного сечения. Для бортовой electronics держите ΔV ≤ 3%, для света/моторов — ≤ 5%.
2) Архитектура защиты: как строить «правильную» схему
2.1 Главный предохранитель у аккумулятора
- Ставьте основной предохранитель/автомат на плюсовой клемме, не дальше 15–30 см от АКБ.
- Если тянете силовой кабель в багажник (усилитель, доп. АКБ, инвертор) — дублируйте защиту с обеих сторон линии (в каждой точке, способной отдать ток).
2.2 «Звезда» по массе
- Главная ошибка — «гирлянда» масс: от потребителя к потребителю. Делайте «звезду»: короткие ответвления к одному общему болту на кузове (зачищенный металл + антикор + смазка).
- Двигатель ↔ кузов ↔ АКБ: обеспечьте жирные перемычки (часто зовут «Big Three Upgrade»):
- АКБ(+) → генератор(+) усиленным кабелем;
- АКБ(–) → кузов;
- Двигатель(–) → кузов.
- Авто с датчиком IBS (на «минусе» АКБ) требуют подключать массы после IBS на кузов, а не на саму клемму — чтобы не нарушать измерение токов.
2.3 Разделение контуров
- Тяговые/силовые (лебёдка, инвертор, подогревы) — отдельные линии с макси-предохранителями и короткими маршрутами.
- Слаботочка/электроника (ГУ, аксессуары, регистратор) — отдельные линии через мини-предохранители, лучше — через дополнительный распределительный блок.
- Освещение (особенно тюнинг) — через реле и отдельную силовую подачу, а не через штатный тонкий провод кнопки.

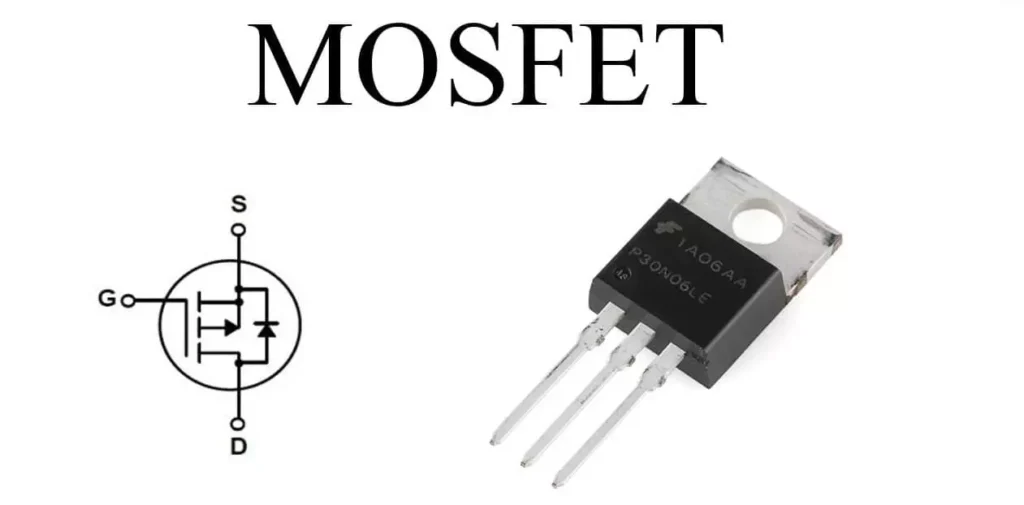

2.4 Управление силой через реле/MOSFET

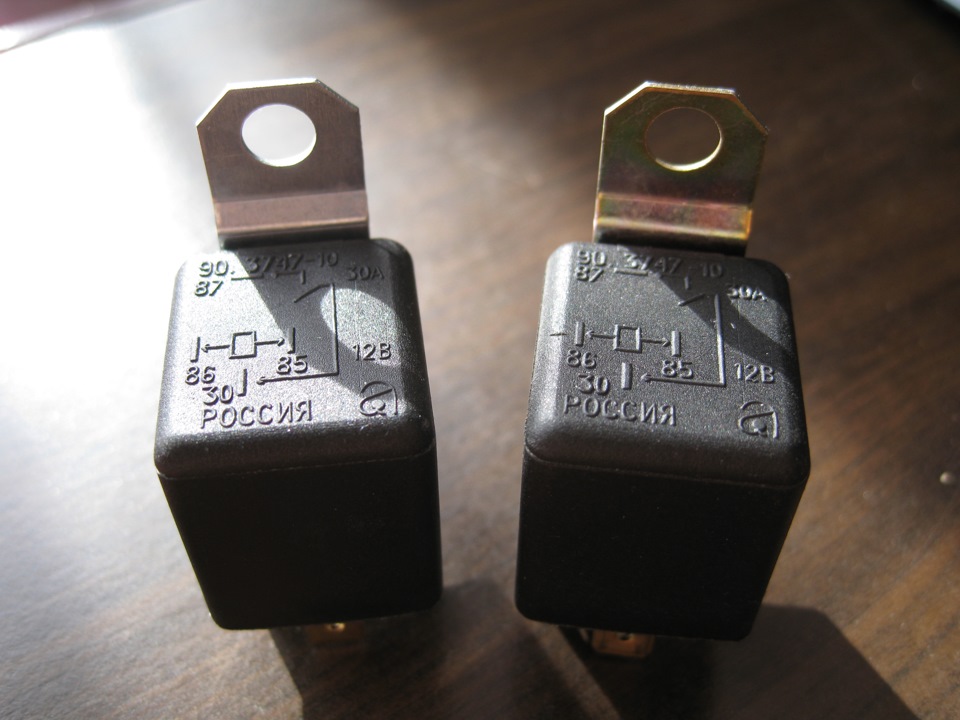

- Кнопки/переключатели в салоне коммутируют только обмотку реле (100–200 мА), а не 20–40 А нагрузки.
- На катушку реле ставьте диод подавления (1N4007) параллельно катушке (катод к «+»), иначе при отпускании появятся высоковольтные пики, убивающие электронику.
- Для очень частых переключений/низких потерь применяйте электронные предохранители/силовые MOSFET-модули с функцией soft-start и автоматического отключения при КЗ.
2.5 Транзиентная защита

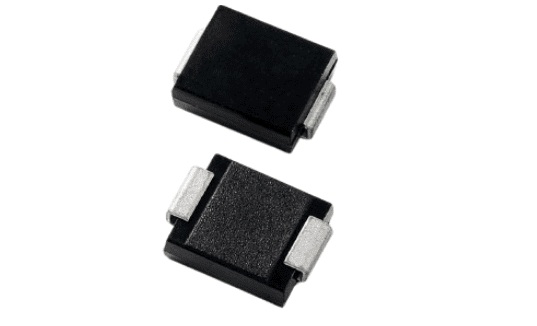

- TVS-диоды (Transient Voltage Suppressor) на шине 12 В возле «нежной» электроники (ГУ, DSP, роутер, видеорегистратор) — гасят короткие выбросы.
- RC-снабберы/варисторы — для моторчиков/катушек.
- Диоды Шоттки — от переполюсовки (либо специальные реле/контакторы с защитой).
3) Выбор предохранителей и автоматов: как не промахнуться
Правило номинала:
Для постоянных нагрузок возьмите рабочий ток и умножьте на 1,25–1,5 (запас). Затем удостоверьтесь, что провод выдерживает такой предохранитель. Если провод «тоньше», уменьшайте номинал — защищают провод, а не устройство.
Типы и где применять:
- Blade ATO/ATC (стандартные лезвийные) — 1–40 А, универсальны, компактны, отличны для салона и «мелкой силы».
- Mini/Micro blade — 2–30 А, для современных авто/плотных блоков.
- MAXI/MEGA/MIDI/ANL — 40–300+ А, для силовых линий (инверторы, лебёдки, доп. батарея).
- PTC (самовосстанавливающиеся) — защита USB/актуаторов/LED-ленты: от перегрева «уходят в высокое сопротивление», после охлаждения восстанавливаются.

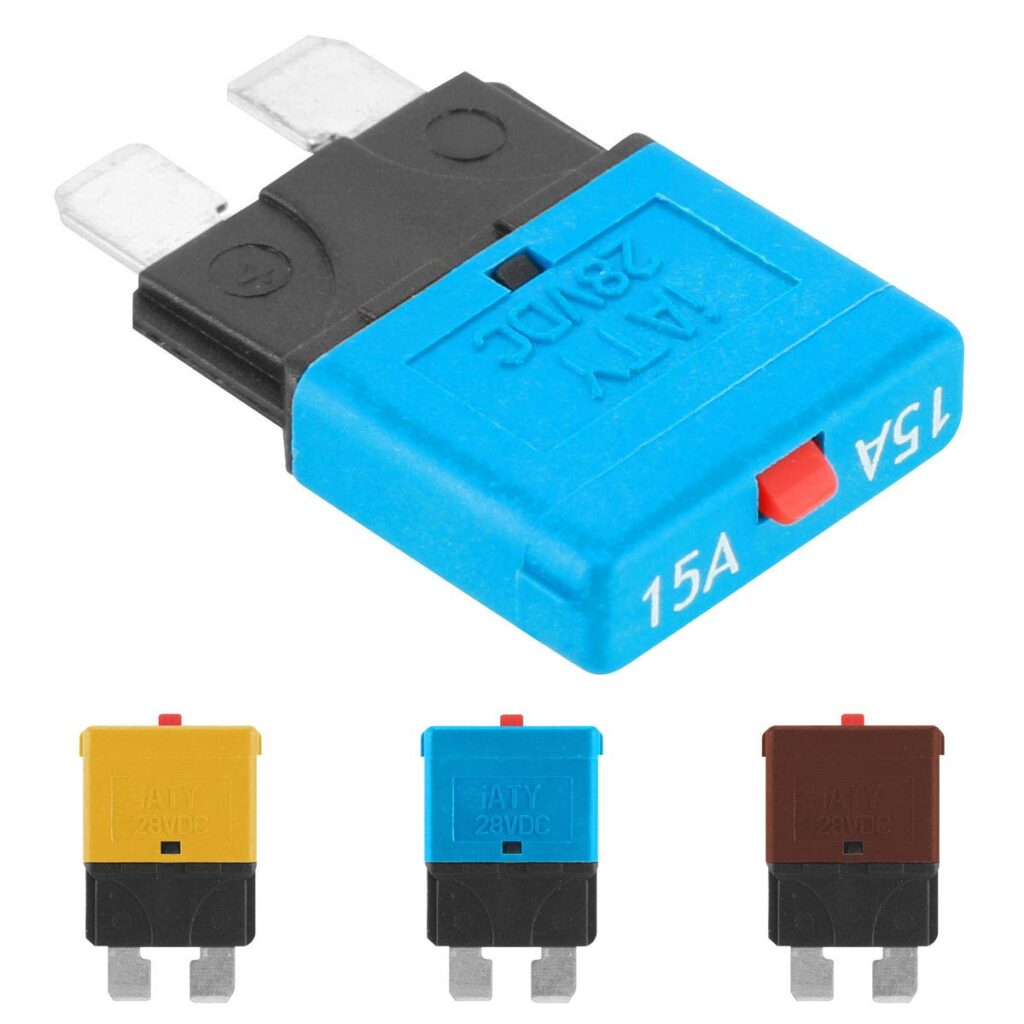

- Термобиметаллические автоматы — удобны в доступных местах (фидер на усилитель/холодильник), перезагружаются кнопкой.
- Плавкая вставка-«fusible link» — кусок специального провода-предохранителя в подкапотке (медленное, но «мощное»).
Где ставить:
- Как можно ближе к источнику (АКБ / распределительный блок).
- На каждой линии к потребителю — свой предохранитель. Никаких «двух потребителей на одном преде» без учета суммарного тока.
- Tap-адаптер (адаптер-предохранитель) для «аккуратного» подключения регистраторов/датчиков к блоку предов (ACC/IGN/ постоянный +), с отдельным предохранителем для новой ветки.
4) Провода и сечения: сколько «потянет» ваш кабель
Ориентировочная таблица безопасных токов для медных проводов (одиночная прокладка, автоусловия; оценки консервативны):
| Сечение, мм² | Ближайший AWG | Рекомендуемый длительный ток | Типичные применения |
|---|---|---|---|
| 0,5–0,75 | 20–18 | до 5–8 А | датчики, подсветка, CAN-модули, USB 5 В |
| 1,0–1,5 | 17–15 | до 10–15 А | мелкие моторчики, «ACC-ветки», доп. освещение |
| 2,5 | 13 | до 20–25 А | компрессор, подогревы сидений, помпы |
| 4,0–6,0 | 11–9 | до 35–50 А | ПТФ/ДХО через реле, небольшие инверторы |
| 10 | 7 | до 70–80 А | усилители 400–800 Вт, длинные трассы к багажнику |
| 16 | 5 | до 100–120 А | инверторы 1 кВт, лебёдки малой мощности |
| 25 | 3–2 | до 150–180 А | лебёдки/инверторы 1,5–2 кВт |
| 35 | 2–1 | до 200–240 А | пусковые, мощные инверторы |
| 50–53 (1/0 AWG) | 1/0 | до 280–320 А | магистраль АКБ ↔ багажник, вторые АКБ |
Примечание: допустимый ток зависит от температуры, жгутов, длины и допустимого падения напряжения. Для длинных трасс подбирайте сечение с запасом, чтобы держать падение < 3–5%.
Быстрые оценки:
- Инвертор 1000 Вт на 12 В: I≈1000/12≈83 А (без КПД). Реально с пусковыми пиками — лучше кабель 25–35 мм² и предохранитель 100–150 А.
- Лебёдка 12 000 lb: старты/пики легко 300–400 А — нужны очень короткие «толстые» трассы (35–50 мм²), разъёмы под болт, MEGA/ANL-преды 250–300 А, и только на «коротком плече» от АКБ.
5) Монтаж: как сделать «по-взрослому»
- Гофра/гофротруба, сплит-лоум — обязательно в моторном отсеке и под днищем.
- Термоусадка с клеем, обжим правильными клещами под конкретные клеммы (не «плоскогубцы»).
- Резиновые втулки в местах прохода через металл (ограничители/громметы).
- Клеммы под болт + гровер на массу, металл зачищен до блеска, после сборки — цинк-спрей/антикор + диэлектрическая смазка.
- Маркировка: термокембрики с принтом/бирки — потом себе же спасибо скажете.
- Разделяйте трассы: силовые отдельно от аудио/сигнальных (наводки!). Пересечения — под 90°.
- Защита от воды: разъёмы IP67/68, в нишах — «капельник» (петля, чтобы вода не затекала в разъём).
- Крепёж каждые 20–30 см, хомуты с крепёжным ушком, избегайте «висячих» участков.
6) Спецкейсы: что чаще всего добавляют в авто и как защитить
6.1 Видеорегистратор/роутер/датчики
- Питание лучше через hardwire-kit с понижением 12 В→5 В и отсечкой по низкому напряжению (защитит АКБ ночью).
- Подключение через адаптер-предохранитель (add-a-circuit) к ACC/IG линии, собственный пред 2–5 А.
6.2 Усилитель и сабвуфер
- От АКБ — прямой плюс с предом у АКБ (50–100 А под мощность усилителя).
- Масса — короткая к кузову (зачистка/смазка).
- Ремонтировать «хрип» часто помогает звезда масс и развязка сигнальной «земли» от силовой.
6.3 Холодильник/компрессор/вебасто
- Выделенная линия 2,5–6 мм², пред 15–30 А у источника.
- Разъёмы — Anderson SB50/аналог, не «прикуриватель».
- Для дизельных подогревателей — фильтр питания + отдельная масса.
6.4 Инвертор 220 В
- Максимально короткие кабели, 25–35 мм², пред у АКБ.
- Не ставьте инвертор на ковёр: охлаждение!
- Для «острых» пусков (электроинструмент) — модели с soft-start и миссиями по перегрузке; автомат на выходе 220 В не заменяет входную DC-защиту.
6.5 Лебёдка/офроуд-свет

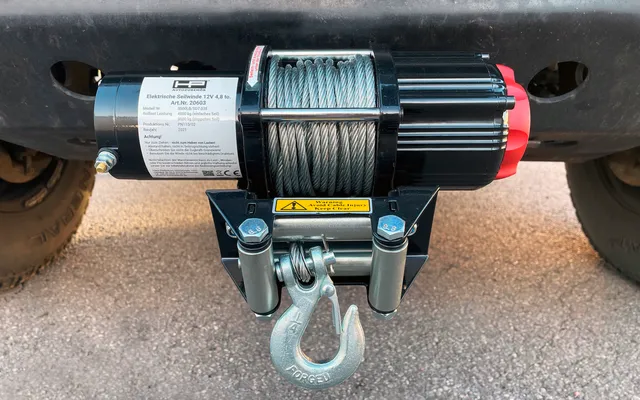

- Лебёдка — только «толстые» кабели и механически защищённый проклад. Предохранитель на 250–300 А (или силовой выключатель-контактор).
- Свет — через реле (30–40 А), пред 1,25× от суммарной мощности фары. Включение — через кнопку/подрулевой/кан-кнопку, реле ставить ближе к АКБ.
6.6 Вторая батарея/туристический контур
- При классическом реле-разделителе (VSR) или DC-DC-заряднике ставьте предохранители у каждой батареи.
- В современных авто с «умным» генератором предпочтителен DC-DC-чарджер, иначе вторая АКБ недозаряжается.
- LiFePO₄ — только с BMS (защита от перезаряда/переразряда/низкой температуры).
7) Диагностика и профилактика: на что смотреть регулярно
- Паразитный ток покоя: для большинства авто норма 20–50 мА после «засыпания» (иногда до 80–100 мА с телематикой). Если «жрёт» 200–300 мА — поочерёдно вынимайте преды и ищите виновника.
- Падения напряжения: под нагрузкой меряйте на плюсе и на массе; более 0,3–0,5 В на силовых — повод обслужить соединения.
- Тепловизор/пальпация: после 10–15 мин работы нагрузки пройдитесь по клеммам — «горячая» клемма = переходное сопротивление.

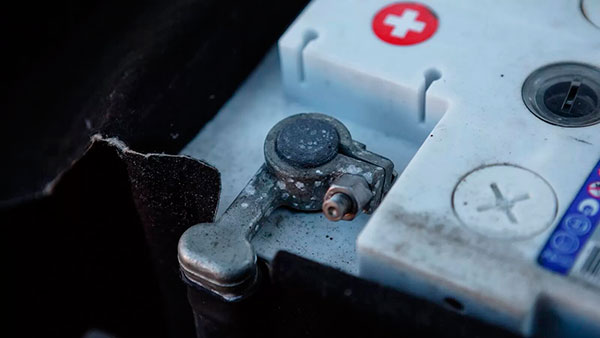

- Электролит/коррозия: зелёные отложения под изоляцией → срочно перев crimp/замену.
- Генератор/АКБ: заряд 13,8–14,6 В (в зависимости от режима/температуры), пульсации низкие. Сильно «недодаёт» — не нагружайте сеть.
8) Таблица: сравнительный обзор защитных устройств
| Устройство | Диапазон токов | Скорость срабатывания | Повторное использование | Где ставить | Плюсы | Минусы |
|---|---|---|---|---|---|---|
| Blade ATO/ATC | 1–40 А | Быстрая/средняя | Одноразовый | Блок предов, салон, подкапотка | Дёшево, доступно | Контакты любят греться при плохом держателе |
| Mini/Micro blade | 2–30 А | Быстрая | Одноразовый | Компактные блоки | Экономия места | Мелкие клеммы — аккуратный монтаж |
| MAXI/MEGA/MIDI | 30–300 А | Средняя/медленная | Одноразовый | Возле АКБ/распределителя | Для силовых линий | Требуют места/болтов |
| ANL | 60–500 А | Медленная | Одноразовый | Аудио/инверторы, подкапотка | Низкие потери | Нужны качественные держатели |
| Автомат термобиметал | 10–200 А | Медленная | Многоразовый | Доступные места | Можно «переназагрузить» без замены | Менее точные на пиках |
| PTC (resettable) | 0,2–5 А | Медленная/токовая | Самовосстановление | USB/датчики/LED | Дёшево, компактно | Нестабильный порог, «ползут» с температурой |
| Fusible link | 30–150 А | Медленная | Одноразовый | Подкапотка | Простота/дешевизна | Сложно проверять, «незаметен» |
| Электронный предохранитель/MOSFET | 5–100+ А | Быстрая (µs–ms) | Многоразовый | Блоки электроники | Быстрый отклик, soft-start, защита от КЗ/переполюсовки | Цена выше, чувствительность к воде/перегреву |
| TVS-диод | – | Нс–µs | Многоразовый (в пределах) | На входах электроники | Гасит выбросы, защищает ЭБУ/ГУ | Не защищает от длительной перегрузки |
| Диод на катушке реле | – | Нс–µs | Многоразовый | На катушке реле | Нет обратных выбросов | Полярность, место для монтажа |
9) Типовые ошибки, которые приводят к беде
- Нет предохранителя у АКБ: длинный «плюс» до блока в багажнике — и ни одной защиты рядом с батареей. Любая протёртая изоляция = пожар.
- «Скрутка+изолента»: времянки годами. Должны быть обжимные клеммы + термоусадка/пайка (где это допустимо).
- Подключения к прикуривателю: постоянные токи >10 А — табу; разъём греется и теряет контакт.
- Общий предохранитель на группу мощных потребителей: при КЗ на одном проводке перегреется именно он — не «общий».
- Длинная «масса» на тонком проводе: недопустимо; масса ≈ плюс по сечению.
- Инвертор «на соплях»: тонкий провод + длинная трасса → просадки, греющиеся клеммы, пожарный риск.
- Отсутствие диода на реле: «убитые» кнопки/блоки, «глюки» электроники.
- Прокладка без защиты через острые кромки/рычаги/выхлоп — изоляция «умрёт» быстро.
- Игнор IBS/«умного» генератора: вторую АКБ заряжают напрямую — в итоге вечный недозаряд или ошибки БК.
- Переполюсовка при прыжках/пусковых: нет реле-защиты/диода — привет, «минусовая» фейерверк-сварка.
10) Чек-листы: проектирование → монтаж → тест
Проектирование
- Составьте перечень потребителей: мощность/ток, режим (долговременный/пиковый), местоположение.
- Рассчитайте токи и подберите сечение (с запасом по падению напряжения).
- Разбейте потребители по группам: «силовые», «свет», «слаботочка».
- Для каждой группы — свой предохранитель у источника + локальные преды у ветвей.
- Обозначьте точки массы («звезда»), проверьте существующие болты/«ушки».
Монтаж
- Заготовьте держатели предохранителей под выбранные типы (ANL/MIDI/ATO).
- Отмеряйте трассы с учётом изгибов/крестообразных труб/кронштейнов.
- Все проходы через металл — через громметы.
- Обжимайте клеммы правильными клещами, усаживайте термоусадку, маркируйте.
- TVS и диоды — ставьте ближе к защищаемому устройству.
Тест
- Проверка сопротивления/короткого на обесточенной сети (омметр).
- Первый пуск — через последовательно включённую лампу/автомат с пониженным номиналом, чтобы «поймать» грубые ошибки.
- Замерьте падения напряжений на плюсе/массе при полной нагрузке.
- Тепловой контроль клемм/держателей через 10–15 мин работы.
11) Мини-гайд по выбору номиналов (примеры)
- Пара ПТФ LED 2×40 Вт: P≈80 Вт → I≈6,7 А. Пред 10 А (медленный/средний), провод 1,5–2,5 мм², управление через реле.
- Компрессор 300 Вт (пуск до 45 А): рабочий I≈25 А, пред 30–40 А, провод 4–6 мм², держатель под капотом.
- Инвертор 600 Вт (пик 1200 Вт): I≈50 А (пик кратковременно до 100 А), пред 60–80 А, провод 16 мм² (лучше 25 мм², если >2 м).
- Усилитель 800 Вт класс D: при КПД 80% ток ≈ (800/0,8)/12 ≈ 83 А пиково, средний в 2–3 раза меньше. Пред 80–100 А, кабель 16–25 мм², отдельная масса.
12) Таблица: где брать питание для популярного допоборудования
| Устройство | Источник «+» | Защита | Масса | Особенности |
|---|---|---|---|---|
| Регистратор/роутер | Блок предов (ACC/IG) через add-a-circuit | Blade 2–5 А + понижайка 12→5 В | Кузов рядом | Желательна отсечка по низкому напряжению |
| LED-свет (дальний/доп.) | Плюс от АКБ через реле | 10–20 А ближе к АКБ | Кузов под фарой | Диод на катушке реле |
| Холодильник 12 В | Прямой фидер из багажника | 15–20 А у АКБ | Кузов в багажнике | Разъём типа Anderson |
| Усилитель | Прямой фидер из багажника | 50–100 А у АКБ | Короткая к кузову | Звезда масс, экранирование сигнала |
| Инвертор 1 кВт | Прямой фидер, короткий | 100–150 А у АКБ | Кузов рядом | Soft-start, вентиляция |
| Лебёдка | Короткий фидер, толсто | 250–300 А у АКБ/выкл-контактор | Прямо на АКБ/раму | Отдельный выключатель массы |
FAQ — Часто задаваемые вопросы
В: Где ставить главный предохранитель?
О: На плюсовой клемме АКБ, на расстоянии до 15–30 см. Любой «непредохранённый» участок — потенциальный очаг пожара.
В: Как выбрать номинал предохранителя?
О: Возьмите длительный рабочий ток линии и умножьте на 1,25–1,5. Проверьте, что выбранный номинал не превышает допустимый для сечения провода (защищаем провод!).
В: Можно ли «подцепить» мощное устройство к прикуривателю?
О: Нет. «Прикуриватель» — это 8–10 А номинала, контакт и гнездо греются. Для 15+ А тяните отдельный фидер.
В: Куда правильно сажать массу? На минус АКБ или на кузов?
О: В большинстве случаев — на кузов, в точке «звезды», коротко и толстым проводом. На авто с датчиком IBS нельзя цепляться «до» датчика — только «после» (на кузов), иначе исказите измерения.
В: Обязательно ли ставить диод на катушку реле?
О: Да, это дешёвая и очень эффективная защита от выбросов, которые «подстреливают» электронику.
В: Что лучше для силовой линии: ANL или автомат?
О: ANL/MEGA — минимальные потери и надёжность; автомат удобен в сервисе. На вибронагруженных внедорожниках чаще ставят ANL/MEGA в гермоблоках.
В: Как понять, что у меня завышенный паразитный ток?
О: Через 20–40 мин «засыпания» авто измерьте ток между минусом АКБ и кузовом. Нормально 20–50 мА. Значение 150–300 мА — ищите виновника, вынимая преды по очереди.
В: Инвертор «не тянет», просадка и выключается — почему?
О: Почти всегда тонкий/длинный кабель и/или слабый контакт. Увеличьте сечение, укоротите трассу, проверьте массу и предохранитель (не «узкая» ли шина).
В: Можно ли паять провода?
О: В подкапотке — нежелательно: пайка «дубеет» и трескается от вибраций/температур. Предпочтительны crimp-соединения и термоусадка с клеем.
В: Как защитить электронику от «прикуривания»?
О: Отключайте чувствительные устройства, используйте TVS на 12 В, реле/контакторы с защитой от переполюсовки, не путайте крокодилы, а лучше — применяйте «умные» бустеры.
Надёжная защита электросети — это не один «правильный предохранитель», а целая система: главный пред у АКБ, раздельные фидеры с собственными предами, короткие и толстые силовые кабели, звезда по массе, реле/MOSFET для силовых потребителей, TVS-диоды для электроники и аккуратный монтаж. Сделаете это один раз «по-взрослому» — и забудете про таинственные просадки, «горячие» клеммы и внезапные перегорания.
