Распознавание дорожных знаков (TSR — Traffic Sign Recognition; SLI/SLIF — Speed Limit Info/Function; ISA — Intelligent Speed Assist) стало базовой частью современных комплексов ADAS. Система извлекает ограничения скорости и другие предписания с реальной дороги и/или из навигационных данных, предупреждает водителя об их изменении и, при желании, помогает удерживать скорость в допустимых пределах. В Европе функциональность TSR/ISA входит в общую оценку систем контроля скорости Euro NCAP (Speed Assistance Systems) и постепенно становится стандартом массовых моделей. (euroncap.com)
Ниже — практический разбор архитектур, алгоритмов и различий у крупных брендов и поставщиков, а также большая сравнительная таблица с сильными и слабыми сторонами.
- Термины и сокращения (коротко)
- Как это работает: от пикселей к подсказке на приборке
- Ключевые вызовы и тонкости
- Обновления и эволюция
- Что делают бренды: подходы и особенности
- Mercedes-Benz — Traffic Sign Assist
- BMW — Speed Limit Info (SLI)
- Toyota — Road Sign Assist (RSA)
- Tesla — Speed Assist / Intelligent Speed Assist
- Поставщики и платформы (Tier-1)
- Сравнительная таблица: функции и подходы
- Как отличаются алгоритмы и UX у брендов
- Точность на практике: что влияет больше всего
- Взгляд вперёд: куда движется TSR/ISA
- Практические рекомендации владельцам
- Как выбрать автомобиль по качеству TSR/ISA
- Частые ошибки и мифы
- Большая сравнительная таблица возможностей по классам функций
- FAQ
Термины и сокращения (коротко)
- TSR — распознавание дорожных знаков по камере.
- SLI/SLIF — отображение и информирование о скоростном лимите.
- ISA — интеллектуальная помощь соблюдению скорости (информирует, предупреждает, иногда активно ограничивает). В Европе — важная часть рейтинга безопасности. (euroncap.com)
- OCR — оптическое распознавание символов (для табличек «80 при дожде», «6–22» и т. п.).
- Fusion (фьюжн) — слияние источников: камера + карта/облако.
Как это работает: от пикселей к подсказке на приборке
- Сенсоры
- Основной «рабочий» датчик — фронтальная камера высокой динамики (HDR), способная «видеть» бело-красные окружности, прямоугольники, треугольники, светодиодные табло и отражённые блики. Многие платформы используют камеры 1–8 Мп, с широким углом до ~120° в новых поколениях. (Пример: линейка Mobileye EyeQ6L для ADAS c 8-Мп камерой и ~120° FOV.) (Mobileye)
- Навигационная карта/облако — источник статических и «квазистатических» ограничений (например, постоянные лимиты вне городов), а также канал для краудсорсинговых корректировок. Пример: облачные данные дорожных знаков в экосистеме Mercedes-Benz. (data.mercedes-benz.com)
- Детекция и классификация знаков
- Сочетание классических методов компьютерного зрения (геометрические примитивы, цветовые маски) и нейросетей (CNN/Transformer) для устойчивости к ракурсам, загрязнениям и погоде.
- Расширенные модули: relevancy (определение «для моей полосы?»), road-type (город/шоссе), signature-based классификация для похожих знаков. (Подходы описывает Mobileye для ISA/TSR.) (Mobileye)
- OCR и таблички-уточнения
- Современные камеры и софт умеют считывать надписи и символы («when raining», «zone», «Trucks», время действия), в т. ч. на переменных светодиодных табло. Пример: решения Bosch подчёркивают OCR для «мигающих» LED-знаков. (bosch-mobility.com)
- Фьюжн с картой
- Если камера «не видит» знак (грязь, снежная метель, перекрытие грузовиком) — помогает база лимитов из навигатора/облака. Многие бренды явно указывают, что TSR использует камеру и/или навигационные данные. (Тойота)
- Отображение и действие
- Базовый уровень — информирование (иконка лимита на приборке/ЦАП).
- Следующий — предупреждение при превышении (звук/подсветка).
- Продвинутый — активная поддержка скорости/адаптация круиза под новый лимит, вплоть до полуавтоматического «подстройки» активным круиз-контролем (ACC). Euro NCAP оценивает эти уровни в рамках Speed Assistance. (euroncap.com)
Ключевые вызовы и тонкости
- Временные и строительные зоны: переносные щиты, нестандартные размеры, оранжевая гамма. Нужна устойчивая детекция + релевантность. (Вендоры подчёркивают распознавание как постоянных, так и временных/переменных знаков.) (bosch-mobility.com)
- Дополнительные таблички: время суток, влажная дорога, тип ТС. Требуется OCR и корректная логика применения (например, «80 при дожде»). (bosch-mobility.com)
- Полосная релевантность: знак висит над соседней полосой или съездом — системе важно понять «для меня» это или нет. (Решается через нейросетевые модули relevancy и классификацию типа дороги.) (Mobileye)
- Вариативность стран (ГОСТ/Вена/MUTCD/GB): формы/шрифты/цвета отличаются, нужен мультикаталог и региональные модели.
- Спуфинг/наклейки: защита от «наклеек» и рекламных артефактов — за счёт контекстной проверки (карта, история, логика дороги).
- Погодные условия и ночь: HDR, шумоподавление, обучение на «грязных» данных + карта как бэкап.
Обновления и эволюция
Рынок быстро движется к vision-centric системам с минимальной зависимостью от лидаров/радaров для TSR, при этом карта/облако остаются важными для верификации и заполнения пробелов. Поставщики первого уровня (Tier-1) и технологические компании обновляют как алгоритмы, так и ASIC/SoC (например, линейка Mobileye EyeQ6; у Bosch — новые камеры и софт-модули OCR/видеоперцепции). (Mobileye)
Euro NCAP в свежих протоколах подчёркивает значение информирования и активной поддержки соблюдения скорости в едином блоке оценки Safe Driving / Speed Assist (2024–2025). (euroncap.com)
Что делают бренды: подходы и особенности
Ниже — аккуратные «портреты» по открытым материалам брендов/поставщиков. Конкретные функции зависят от модели, рынка и комплектации.

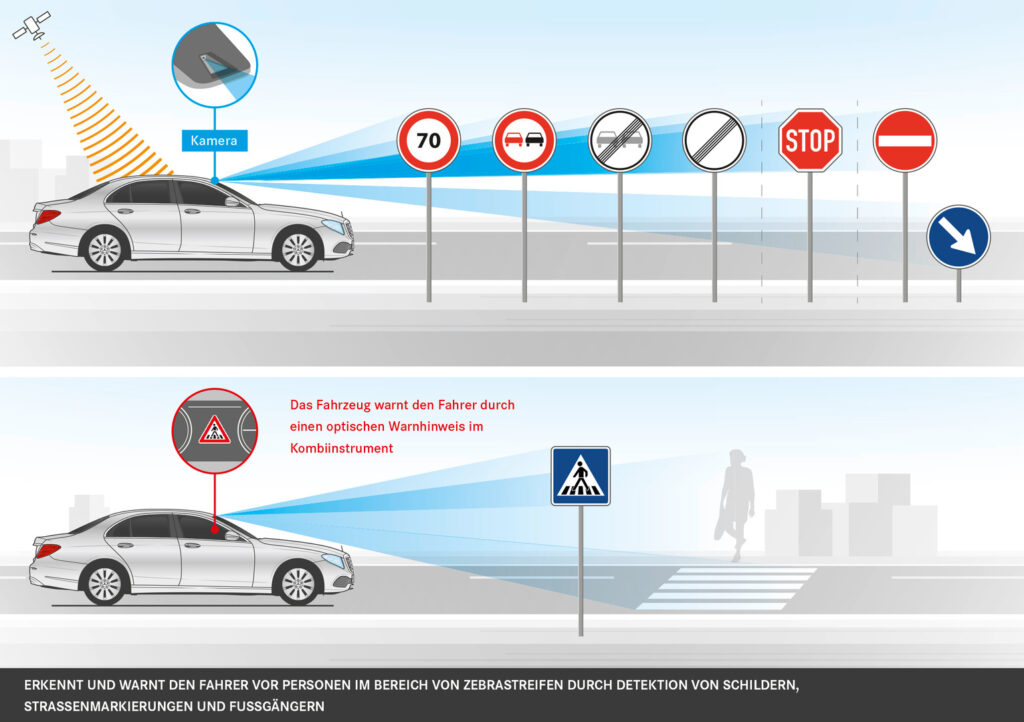

Mercedes-Benz — Traffic Sign Assist
Система анализирует изображения фронтальной камеры, распознаёт знаки (включая сигналы светофора в ряде описаний) и использует навигационные/картографические данные для проверки маршрута (полезно вне городов с редкой разметкой/табличками). При превышении лимита доступны визуальные и звуковые предупреждения; в связке с DISTRONIC (ACC) проще удерживаться в рамках лимитов. Данные знаков также могут обогащать облако (краудсорсинг). (shop.mercedes-benz.com)
BMW — Speed Limit Info (SLI)
В материалах BMW подчёркивается использование сенсоров и GPS/навигационных данных для получения информации, включая текущие лимиты. SLI интегрируется с ассистентами и может выводить подсказки/предупреждения на приборку. В спецификациях модельных рядов часто присутствует как часть пакета Driving Assistant. (BMW)
Toyota — Road Sign Assist (RSA)
RSA «видит» знаки фронтальной камерой и (если доступно) сверяется с навигацией: отображает распознанные знаки (скорость, STOP, «въезд запрещён», Yield и т. п.), может предупреждать о превышении. Обновлённые комплексы TSS 3.0 расширяют спектр распознаваемых знаков. (Тойота)
Tesla — Speed Assist / Intelligent Speed Assist
Tesla отображает текущий лимит на экране и может предупреждать об его превышении; настройки позволяют выбрать тип предупреждения и порог. В разных регионах функция именуется Speed Assist/ISA и базируется на камере с опорой на собственные карты/данные автопарка. (Тесла)
Поставщики и платформы (Tier-1)
- Mobileye (EyeQ) — один из ключевых поставщиков «мозгов» TSR/ISA для множества OEM. Описывает vision-only ISA, умеющий работать как с «явными», так и «неявными» признаками изменения лимита; поддерживает переменные табло, OCR и релевантность по полосе/типу дороги. Новые чипы EyeQ6 дают больше угла обзора и детализации. (ir.mobileye.com)

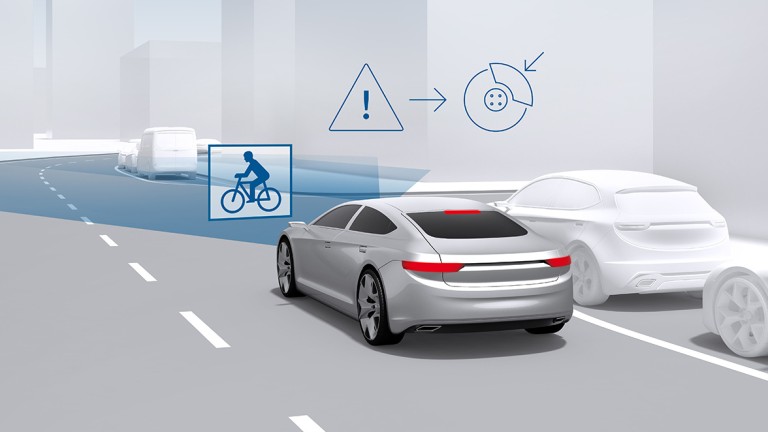

- Bosch — камеры/модули видеоперцепции и «Road Sign Information» с поддержкой OCR и чтением LED-знаков, а также решения для коммерческого транспорта. (bosch-mobility.com)
Сравнительная таблица: функции и подходы
Обобщение по открытым источникам и типичным конфигурациям. У конкретной модели/рынка могут быть отличия.
| Бренд / платформа | Маркетинговое название | Источник данных | Переменные (LED) знаки | Таблички-условия (OCR) | Временные знаки (стройка) | Интеграция с ACC/лимитатором | OTA/обновления | Комментарий |
|---|---|---|---|---|---|---|---|---|
| Mercedes-Benz | Traffic Sign Assist | Камера + карта/облако | Да/Зависит от модели | Да/частично | Да | Да (с DISTRONIC) | Да | Опора на навигацию при слабой инфраструктуре; краудсорсинг данных знаков. (shop.mercedes-benz.com) |
| BMW | Speed Limit Info | Камера + GPS/навигация | Зависит от конфигурации | Частично | Да | Да | Да | SLI как часть Driving Assistant; данные сенсоров и навигации. (BMW) |
| Toyota | Road Sign Assist (TSS 3.0) | Камера (+ навигация при наличии) | Да/зависит от версии | Да/частично | Да | Да (с DRCC/лимитатором) | Да | Распознаёт скорость, STOP, Yield, «Do Not Enter» и др. (Тойота) |
| Tesla | Speed Assist / ISA | Камера (+ собственные карты) | Частично | Ограниченно | Частично | Предупреждения; настройка порогов | OTA регулярно | Отображение лимита и предупреждения о превышении. (Тесла) |
| Платформа Mobileye (много OEM) | TSR/ISA на EyeQ | Камера (vision-only) + фьюжн | Да | Да (OCR) | Да | Да (в составе ADAS) | Зависит от OEM | Упор на релевантность/тип дороги; сертификация ISA в ЕС. (ir.mobileye.com) |
| Bosch (Tier-1 решения) | Road Sign Information | Камера + ПО (OCR) | Да | Да (OCR, включая LED) | Да | Интегрируется с ACC | OTA/по OEM | Модули видеоперцепции и мультисенсорные платформы. (bosch-mobility.com) |
Примечание: строки про Tier-1 отражают компоненты, которые затем интегрируют разные производители. Наличие функции у конкретного автомобиля зависит от выбора OEM.
Как отличаются алгоритмы и UX у брендов
- Степень фьюжна: у одних брендов карта — «второй пилот», включающийся при потере камеры; у других — жёсткая валидация (знак читается, но конфликтует с картой — водитель увидит осторожное предложение, а не «твёрдый» лимит).
- Политика автоподстройки скорости: где-то система только предупреждает, где-то предлагает «One-tap Apply» нового лимита в ACC, а иногда — и автоматическое принятие при включённой соответствующей опции. Euro NCAP оценивает и информирование, и активные функции. (euroncap.com)
- Интерфейс: от минималистичной пиктограммы до контекстных карточек («Ваша полоса: 90; соседняя: 70; дождь — 80»).
- Работа с неоднозначностью: «плавающие» знаки у съездов, дубли справа/слева, таблички «для грузовых» — разные OEM по-разному подсвечивают уверенность/релевантность, и это критично для доверия водителя.
Точность на практике: что влияет больше всего
- Качество камеры и экспозиции: HDR, оптика, устойчивость к бликам/грязи.
- Обучение на локальных данных: знание редких региональных табличек, особенности шрифтов и контрастов.
- OCR-стек: умение корректно считывать таблички времени/погоды, LED-матрицы. (bosch-mobility.com)
- Карты и облако: актуальность и логика слияния с «живыми» наблюдениями. (Например, краудсорсная коррекция знаков у Mercedes-Benz.) (data.mercedes-benz.com)
- UX-порог для предупреждений: если система «кричит» слишком часто — её отключают; если молчит — пропускают важное. Баланс — часть оценки Euro NCAP Speed Assistance. (euroncap.com)
Взгляд вперёд: куда движется TSR/ISA
- Vision-only ISA (сертифицированный для ЕС) сокращает зависимость от карт, но фьюжн с облаком остаётся выгодным. (ir.mobileye.com)
- Больше контекста: распознавание «неявных» сигналов (начало/конец зоны, тип дороги, погодные условия) и релейтивность к полосе — уже сегодня в стеке ведущих поставщиков. (Mobileye)
- OTA-эволюция: частые апдейты моделей/каталогов знаков, улучшения OCR и логики валидации.
- Теснее с AD/ACC: мягкая автоподстройка под лимит станет «дефолтом» для комфорта и оценки Euro NCAP. (euroncap.com)
Практические рекомендации владельцам
- Держите стекло и область камеры чистыми — это снижает ложные срабатывания.
- Включите «подсказку о превышении» и подберите допуск/офсет (например, +5 км/ч) по личным предпочтениям и ПДД региона. (У Tesla, к примеру, выбор порога в меню Speed/Intelligent Speed Assist.) (Тесла)
- Обновляйте ПО/карты — многие функции точнее после OTA.
- Проверяйте релевантность на развязках и съездах: если знак «не ваш», лучше подтвердить новое ограничение вручную, чем полагаться на автоматику.
- Не отключайте систему полностью — даже при редких ошибках TSR полезна как «вторая пара глаз», а Euro NCAP подчёркивает её вклад в безопасность. (euroncap.com)
Как выбрать автомобиль по качеству TSR/ISA
- Ищите указание на фьюжн (камера + карта/облако) и поддержку OCR для табличек/LED-знаков. (bosch-mobility.com)
- Проверьте интеграцию с ACC: удобно ли «одним нажатием» принять новый лимит.
- Оцените интерфейс: понятные ли подсказки, видна ли уверенность системы, нет ли «аларм-спама».
- Комплектация и регион: один и тот же бренд может отличаться по функциям между странами/пакетами.
- Вендор платформы: решения на Mobileye/Bosch последних поколений часто дают лучшую устойчивость к условиям и LED-табло. (ir.mobileye.com)
Частые ошибки и мифы
- «TSR всегда точнее карты» — не всегда: на стройках/временных зонах камера часто лучше, но карта полезна при закрытых обзорах и для валидации.
- «Если видит знак — значит применимо» — нет: важна релевантность («моя полоса? мой съезд?»). (Mobileye)
- «LED-табло система не читает» — в новых модулях OCR это решено. (bosch-mobility.com)
Большая сравнительная таблица возможностей по классам функций
Оценки по типовым реализациям на момент 2024–2025 гг.; «●» — поддерживается/реализовано широко; «○» — частично/зависит от комплектации; «–» — нет/редко.
| Класс функции \ Бренд/платформа | Mercedes-Benz | BMW | Toyota | Tesla | Mobileye-платформа (много OEM) | Bosch Road Sign Info |
|---|---|---|---|---|---|---|
| Базовое распознавание лимитов по камере | ● | ● | ● | ● | ● | ● |
| Фьюжн с картой/облаком | ● | ● | ○ | ○ | ○/по OEM | ○/по OEM |
| Переменные LED-знаки | ○ | ○ | ○ | ○ | ● | ● |
| Доп. таблички (OCR) | ○ | ○ | ○ | ○ | ● | ● |
| Релевантность по полосе/съезду | ○ | ○ | ○ | ○ | ● | ○ |
| Временные/строительные знаки | ○ | ○ | ○ | ○ | ● | ● |
| Автоприменение лимита в ACC | ● | ● | ● | ○ | ●/по OEM | ●/по OEM |
| OTA-улучшения детекции | ● | ● | ● | ● | ●/по OEM | ●/по OEM |
Сноска: символы отражают распространённые конфигурации; у конкретных моделей возможны отличия.
FAQ
1) В чём разница между TSR, SLI и ISA?
TSR — это именно распознавание по камере; SLI/SLIF — отображение лимита; ISA — комплекс, который информирует, предупреждает и/или помогает удерживать скорость. Euro NCAP оценивает весь набор как Speed Assistance Systems. (euroncap.com)
2) Почему иногда лимит показывается неверно?
Причины: грязь/ослепление камеры, временные щиты, знаки над соседней полосой, таблички «при дожде» и т. п. Фьюжн с картой и релевантность по полосе снижают ошибки. (Mobileye)
3) Работают ли системы с переменными LED-знаками?
В новых реализациях — да, за счёт OCR и устойчивости к мерцанию/фликкеру. (bosch-mobility.com)
4) Зачем нужна карта, если есть камера?
Карта помогает валидации и «подсказывает» там, где знак не видно или он отсутствует, а также ускоряет восстановление после «потери» детекции. (Пример: интеграция навигационных данных у Mercedes-Benz, Toyota, BMW.) (shop.mercedes-benz.com)
5) Можно ли сделать так, чтобы машина сама держала лимит?
Да, при наличии адаптивного круиз-контроля и соответствующих настроек: система будет предупреждать и/или адаптировать заданную скорость. Подход зависит от бренда. (euroncap.com)
6) Влияет ли TSR/ISA на оценку безопасности?
Да, Euro NCAP включает Speed Assistance в блок Safe Driving/ Safety Assist. (euroncap.com)
7) Нужна ли калибровка камеры после замены стекла?
Да, в большинстве случаев — обязательна. Некорректная калибровка снижает точность распознавания.
8) Почему в одной стране функция есть, а в другой — нет?
Нормы, каталоги знаков, правовые требования и пакеты оборудования различаются по рынкам.
9) Что лучше: «vision-only» или «камера+карта»?
Vision-only ISA уже сертифицирован и снижает зависимость от карт, но гибридный подход обычно даёт лучшую устойчивость в реальном мире. (ir.mobileye.com)
10) Какой бренд «самый точный»?
Точность — результат сочетания сенсоров, алгоритмов, карт и UX. Важнее смотреть на поколение платформы (камера, OCR, релевантность по полосе) и интеграцию с ACC, чем только на логотип.
11) Считывает ли система таблички «для грузовых»?
Современные OCR-модули это поддерживают, но применимость зависит от типа ТС, конфигурации и региональных правил. (bosch-mobility.com)
12) Помогает ли OTA?
Да: обновляются каталоги знаков, пороги уверенности, OCR, логика релевантности — это заметно повышает полезность системы со временем.
Системы распознавания знаков давно переросли «чтение кружков с цифрами». Лучшие стеки объединяют мощную камеру, OCR, фьюжн с картой/облаком и понятный UX, а также поддерживают мягкую интеграцию с ACC/лимитатором. При выборе ориентируйтесь на поколение платформы (Mobileye/Bosch/собственные SOC), наличие OCR/LED-поддержки и удобство взаимодействия — именно это даст максимальную пользу каждый день.
