Регулировка клапанов ВАЗ 2107: пошаговая инструкция, зазоры и советы

Регулировка клапанов ВАЗ 2107 – важная процедура, влияющая на работу двигателя. Неправильные зазоры приводят к повышенному износу, нестабильной работе мотора и снижению мощности. В этой статье рассмотрим, как правильно выполнить регулировку клапанов своими руками.

Когда нужна регулировка клапанов?

Регулировку клапанов ВАЗ 2107 необходимо проводить каждые 10 000–15 000 км пробега или при наличии следующих признаков:

• Повышенный шум в двигателе.
• Потеря мощности.
• Неравномерная работа мотора на холостых оборотах.
• Увеличенный расход топлива.

Необходимые инструменты

Для выполнения регулировки вам понадобятся:

• Щупы для измерения зазоров (0,15–0,20 мм).
• Индикатор часового типа.
• Гаечные ключи (на 13 и 17 мм).
• Отвертка.
• Ключ для проворачивания коленвала.

Оптимальные зазоры клапанов

Для ВАЗ 2107 с карбюраторным двигателем рекомендуются следующие зазоры:

• Впускные клапаны: 0,15 мм.
• Выпускные клапаны: 0,20 мм.

Пошаговая инструкция по регулировке клапанов ВАЗ 2107

Шаг 1: Подготовка автомобиля

1. Заглушите двигатель и дождитесь его полного остывания.
2. Установите машину на ровную поверхность.
3. Откройте капот и снимите клапанную крышку.

Шаг 2: Выставление верхней мертвой точки (ВМТ)

1. Проверьте положение меток на шкиве коленвала и распредвала.
2. Поверните коленвал ключом, чтобы поршень 1-го цилиндра оказался в ВМТ.

Установка валов по меткам

1. Убедитесь, что метки на шкиве распределительного вала и коленвала совпадают.
2. При необходимости слегка проверните коленвал, чтобы точно совместить метки.
3. Проверьте положение зубчатого ремня или цепи, чтобы избежать смещения фаз газораспределения.

Порядок регулировки клапанов ВАЗ 2107

1. Проворачивайте коленвал и регулируйте клапаны в следующем порядке:
   • 1-й цилиндр: 1 и 2 клапаны.
   • 3-й цилиндр: 5 и 6 клапаны.
   • 4-й цилиндр: 7 и 8 клапаны.
   • 2-й цилиндр: 3 и 4 клапаны.

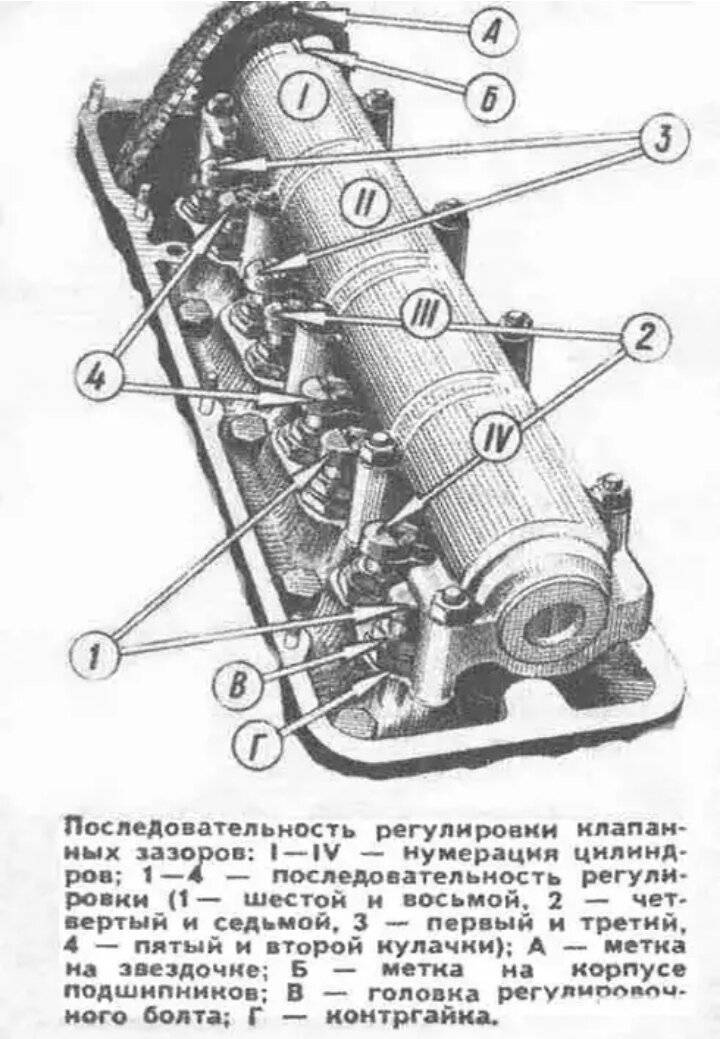

Нумерация клапанов по ходу двигателя

1. Клапаны нумеруются от передней части двигателя к задней.
2. Четные номера обозначают выпускные клапаны, нечетные – впускные.
3. Порядок клапанов следующий:
   • 1 – впускной
   • 2 – выпускной
   • 3 – впускной
   • 4 – выпускной
   • 5 – впускной
   • 6 – выпускной
   • 7 – впускной
   • 8 – выпускной

Регулировка клапанов ВАЗ 2107 при помощи щупа

1. Ослабьте контргайку регулировочного болта нужного клапана.
2. Вставьте щуп необходимой толщины между рычагом и клапаном.
3. Аккуратно вращайте регулировочный болт до плотного контакта с щупом.
4. Затяните контргайку, удерживая регулировочный болт отверткой.
5. Проверьте зазор снова, чтобы он не изменился.
6. Повторите процедуру для остальных клапанов согласно порядку регулировки.

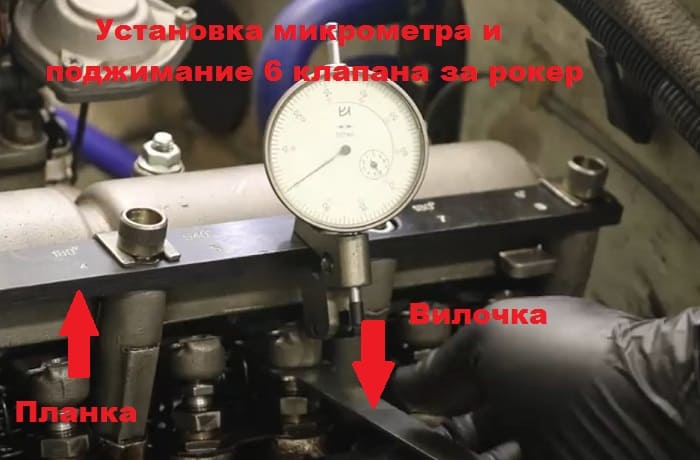

Регулировка клапанов ВАЗ 2107 индикатором

1. Установите индикатор часового типа на регулировочный болт клапана.
2. Проворачивайте коленвал, наблюдая за показаниями индикатора.
3. Определите момент максимального подъема клапана и установите нужный зазор.
4. Ослабьте контргайку и с помощью индикатора аккуратно отрегулируйте положение клапана.
5. Затяните контргайку, удерживая регулировочный болт.
6. Повторите процедуру для остальных клапанов.

Порядок регулировки клапанов на инжекторном и карбюраторном двигателе

1. На карбюраторном двигателе регулировка производится вручную с помощью щупов, при этом клапаны регулируются по указанному выше порядку.
2. На инжекторном двигателе ВАЗ 2107 регулировка клапанов производится реже, так как используются гидрокомпенсаторы, автоматически регулирующие зазор.
3. Если на инжекторном двигателе замечены отклонения в работе клапанов, рекомендуется проверка и замена гидрокомпенсаторов.

Шаг 4: Завершение работы

1. Проверьте все зазоры еще раз.
2. Установите клапанную крышку на место.
3. Запустите двигатель и прислушайтесь к его работе.

Полезные советы

• Регулировку выполняйте на холодном двигателе.
• Используйте качественные щупы или индикатор для точных измерений.
• После регулировки проверьте герметичность прокладки клапанной крышки.

Регулировка клапанов ВАЗ 2107 – процедура, доступная каждому автолюбителю. Соблюдая данную инструкцию, вы сможете самостоятельно настроить зазоры, улучшить работу двигателя и продлить его ресурс. Если не уверены в своих силах, лучше обратиться к специалисту.
