Работа с ESP32 и Arduino в авто: примеры датчиков и сценариев

Внедрение микроконтроллеров ESP32 и Arduino в автомобиль открывает новые горизонты для автолюбителей и энтузиастов DIY-электроники. Эти недорогие, компактные устройства позволяют создать интеллектуальную систему мониторинга, автоматизации и удалённого управления различными элементами авто — от температуры в салоне до контроля заряда аккумулятора. В статье рассмотрим, как начать работу с ESP32 и Arduino в автомобиле, какие датчики использовать, и какие сценарии можно реализовать на практике.

---

Почему именно ESP32 и Arduino?

Обе платформы широко распространены среди любителей электроники и обладают большим сообществом, библиотеками и поддержкой. Однако у них есть свои особенности:

• Arduino Uno/Nano — простой в освоении, отлично подходит для базовых задач, но ограничен по функциональности (нет Wi-Fi и Bluetooth).
• ESP32 — мощнее, оснащён встроенными модулями Wi-Fi и Bluetooth, поддерживает многозадачность и пригоден для сложных сценариев, например, интеграции с облаком или Telegram.

---

Примеры сценариев в автомобиле

1. Мониторинг напряжения аккумулятора

С помощью делителя напряжения и ESP32 можно настроить постоянный мониторинг напряжения аккумулятора с отправкой уведомлений в Telegram при снижении ниже заданного порога.

2. Контроль температуры и влажности в салоне

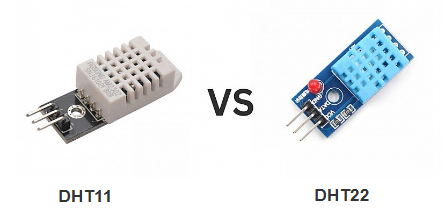

Подключив датчики DHT11 или DHT22, вы получите информацию о микроклимате в салоне. Можно автоматизировать включение вентилятора или кондиционера через реле.

3. Датчик удара и уведомления

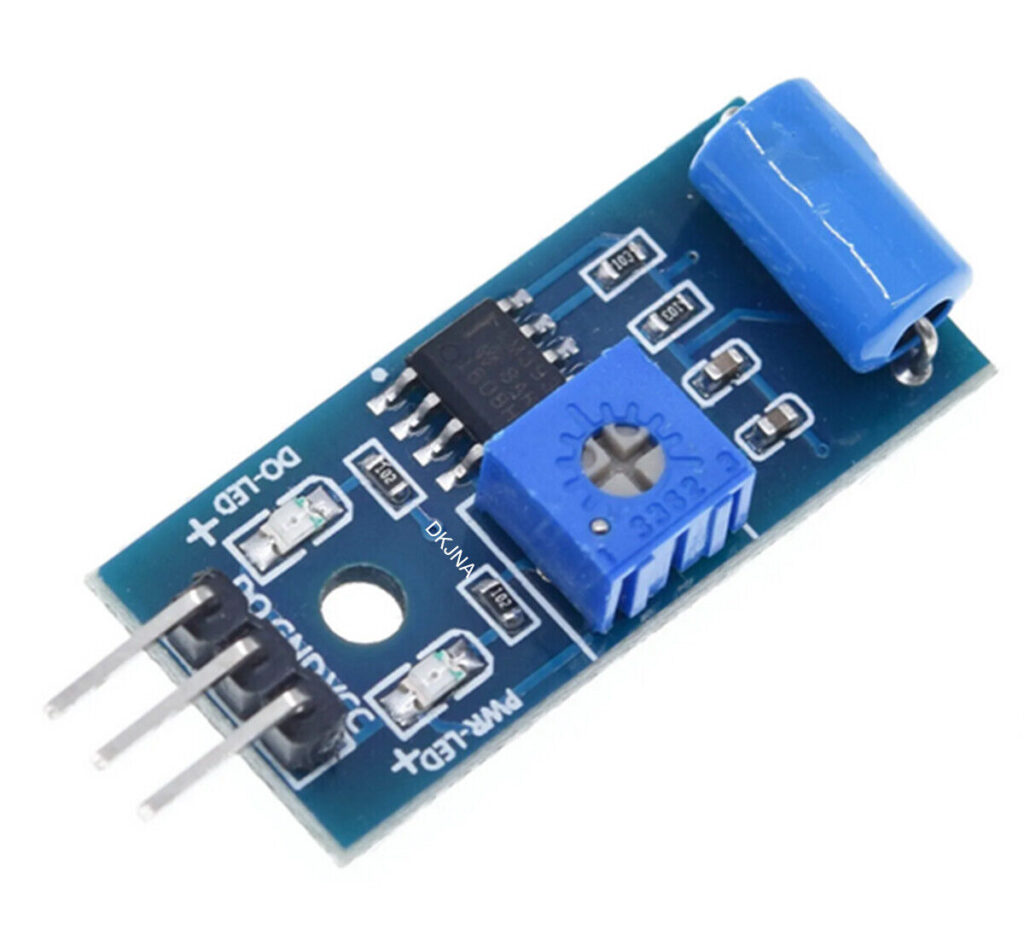

Датчик вибрации (например, SW-420) можно использовать для фиксации ударов или попыток взлома. ESP32 сразу отправит уведомление на смартфон владельца.

4. Управление светом через телефон

С помощью ESP32, Bluetooth и MOSFET-реле можно включать/выключать дополнительное освещение в авто через приложение на смартфоне.

5. Беспроводной CAN-мониторинг

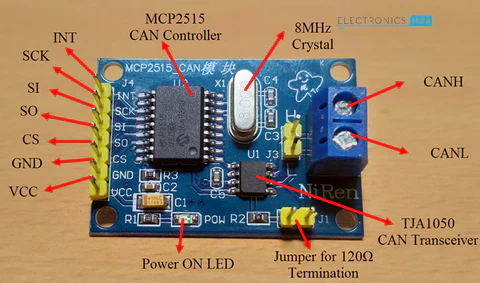

Существуют проекты, где ESP32 подключается к шине CAN через модуль MCP2515 и считывает данные о скорости, оборотах двигателя, температуре ОЖ и т.д.

6. Интеграция с Алиса/Google Home

С помощью MQTT и ESP32 можно отправлять данные на домашний сервер (например, Home Assistant), который синхронизирован с голосовым помощником. Например, Алиса может озвучивать текущую температуру в машине или сигнализировать о низком заряде АКБ.

---

Примеры популярных датчиков и модулей для авто на ESP32/Arduino

Название модуля	Назначение	Совместимость	Примечания
DHT11/DHT22	Температура и влажность	ESP32, Arduino	DHT22 точнее, но дороже
SW-420	Датчик вибрации/удара	ESP32, Arduino	Простой в использовании

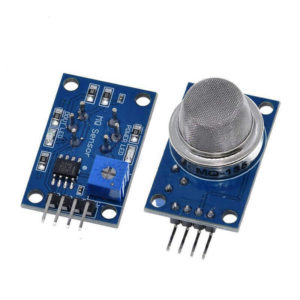

MQ-2 / MQ-135	Газ/качество воздуха в салоне	ESP32, Arduino	Подходят для контроля CO/дым/выхлопа
ACS712	Датчик тока	ESP32, Arduino	Можно измерять ток потребителей
GPS NEO-6M	Определение местоположения	ESP32, Arduino	Полезен для трекинга

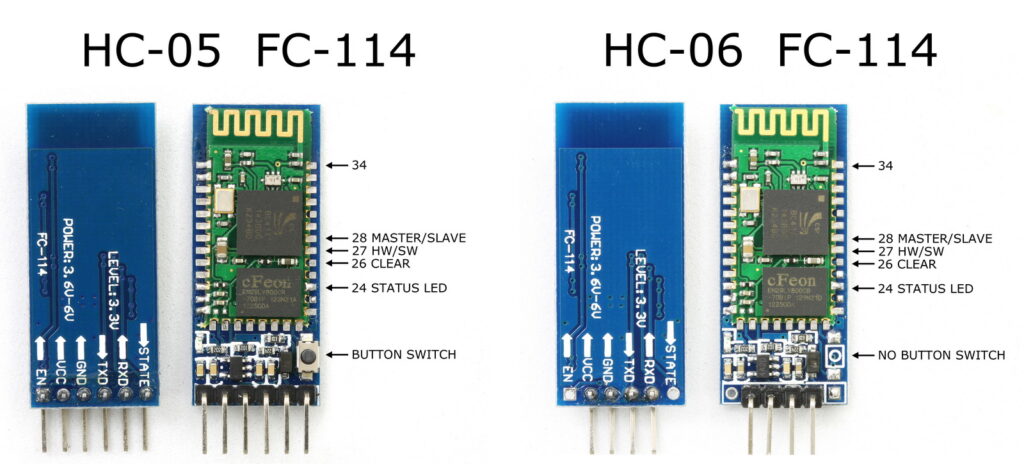

HC-05 / HC-06	Bluetooth-модуль	Arduino (не ESP32)	Для Arduino, ESP32 имеет свой BT
MCP2515 CAN	Чтение данных с CAN-шины	ESP32, Arduino	Требует библиотек и настройки

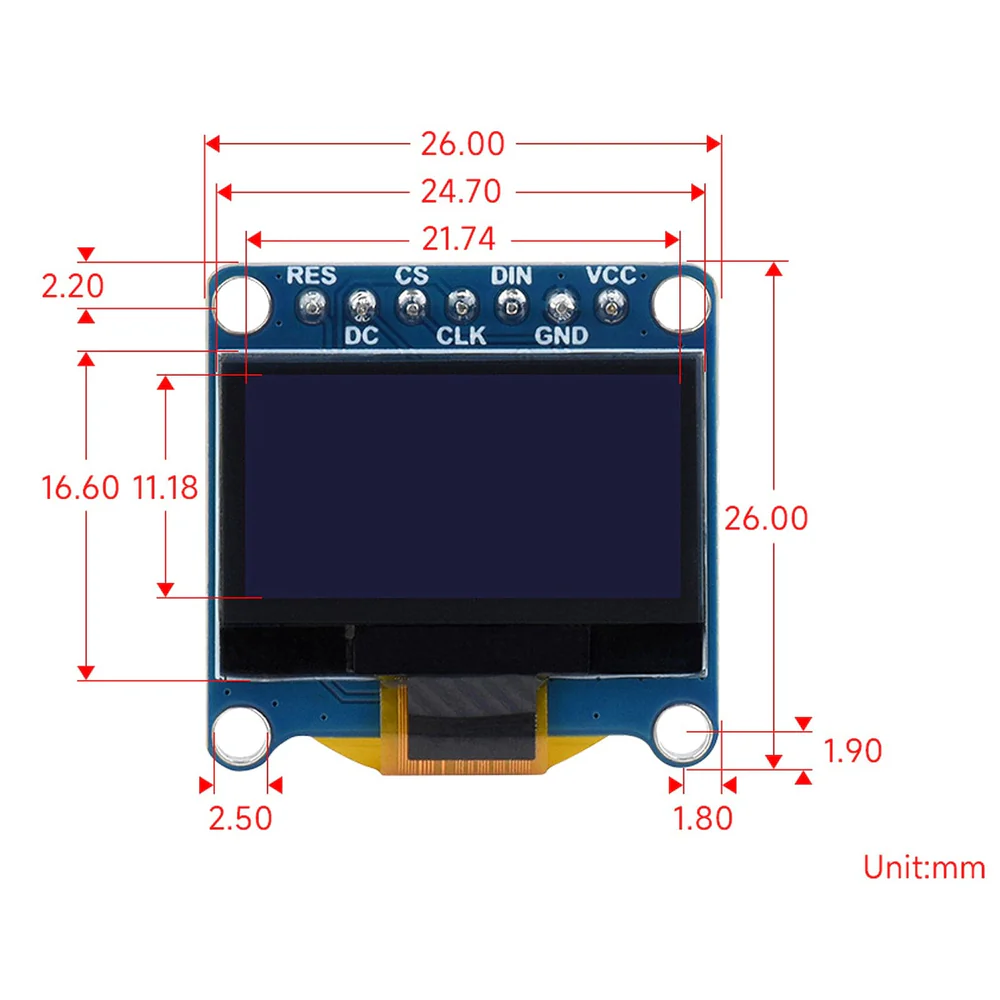

OLED 0.96″ Display	Вывод данных	ESP32, Arduino	Отлично смотрится на панели

---

Питание: особенности и меры безопасности

Работа в авто — это всегда нестабильное напряжение (от 11.5 до 14.7 В). Поэтому важно использовать:

• DC-DC преобразователи (напр., LM2596) для понижения до 5В или 3.3В;
• Защиту от перенапряжений (TVS-диоды);
• Использование предохранителей и реле в высокотоковых цепях;
• Надёжное крепление и экранирование, особенно если провода проходят рядом с системой зажигания или аудиосистемой.

---

Программирование: простые примеры

Пример кода мониторинга напряжения на ESP32:

int analogPin = 34;
float voltage = 0;

void setup() {
  Serial.begin(115200);
}

void loop() {
  int sensorValue = analogRead(analogPin);
  voltage = sensorValue * (3.3 / 4095.0) * 2; // если делитель 1:1
  Serial.println("Voltage: " + String(voltage) + " V");
  delay(1000);
}

---

Сравнение ESP32 и Arduino в контексте авто

Параметр	Arduino Uno/Nano	ESP32
Частота	16 МГц	До 240 МГц
Память	2 Кб SRAM, 32 Кб Flash	520 Кб SRAM, до 4 Мб Flash
Wi-Fi / Bluetooth	Нет	Да (встроенные)
GPIO	~14 пинов	~30 пинов
Стоимость	400–800 ₽	500–1000 ₽
Поддержка CAN	Через MCP2515	Через MCP2515 или напрямую
Простота освоения	Очень прост в обучении	Требует чуть больше опыта
Подходит для авто	Базовые задачи	Широкие возможности

---

Часто задаваемые вопросы (FAQ)

Можно ли подключать ESP32 напрямую к бортовой сети 12В?
Нет. Требуется понижающий модуль (например, LM2596) до 5В или 3.3В. Прямое подключение может повредить микросхему.

Какая версия ESP32 лучше для авто?
Подойдут ESP32 DevKit V1 или WROOM-32. Они стабильны, имеют встроенные антенны и хорошую поддержку.

Как защитить микроконтроллер от перепадов напряжения?
Используйте стабилизаторы напряжения, TVS-диоды, фильтры и предохранители. Не лишним будет развязка по питанию (конденсаторы).

Можно ли использовать ESP32 как сигнализацию?
Да, с помощью датчиков удара, открытия дверей и уведомлений через Wi-Fi или GSM-модули.

Чем полезен CAN-модуль в авто?
Он позволяет считывать технические параметры автомобиля в реальном времени (скорость, температуру, обороты и др.).

---

ESP32 и Arduino — мощные инструменты для реализации умных решений в автомобиле. Они позволяют не только мониторить состояние различных узлов, но и активно управлять освещением, климатом, сигнализацией и другими системами. Благодаря открытым библиотекам, огромному сообществу и простоте программирования — вы можете создать систему под свои задачи с минимальными затратами. Главное — соблюдать требования безопасности и использовать качественные компоненты.
