Кардан УАЗ: устройство, назначение и особенности выбора

Автомобили УАЗ давно зарекомендовали себя как надёжные, выносливые и подходящие для эксплуатации в самых суровых условиях. Эти внедорожники широко используются как в армии, так и в гражданских целях — для охоты, рыбалки, сельского хозяйства и экспедиций. Одним из ключевых элементов трансмиссии любого полноприводного автомобиля является карданный вал, или кардан. В этой статье расскажем, что такое кардан УАЗ, для чего он нужен, какие бывают разновидности и как правильно выбрать или заменить этот элемент.

Что такое карданный вал

Карданный вал — это элемент трансмиссии, который передаёт крутящий момент от коробки передач к мостам автомобиля. В случае с полноприводными моделями, такими как УАЗ, в машине может быть установлено сразу два кардана — передний и задний. Это обеспечивает работу обоих ведущих мостов, что особенно важно для внедорожного движения.

Назначение кардана на УАЗ

• Передача крутящего момента на передний и задний мост.
• Обеспечение постоянной или подключаемой работы полного привода.
• Компенсация неровностей дорожного покрытия и движений подвески за счёт шарниров.
• Снижение вибраций при движении.

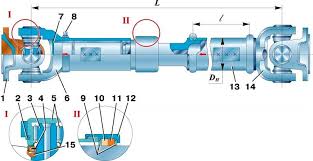

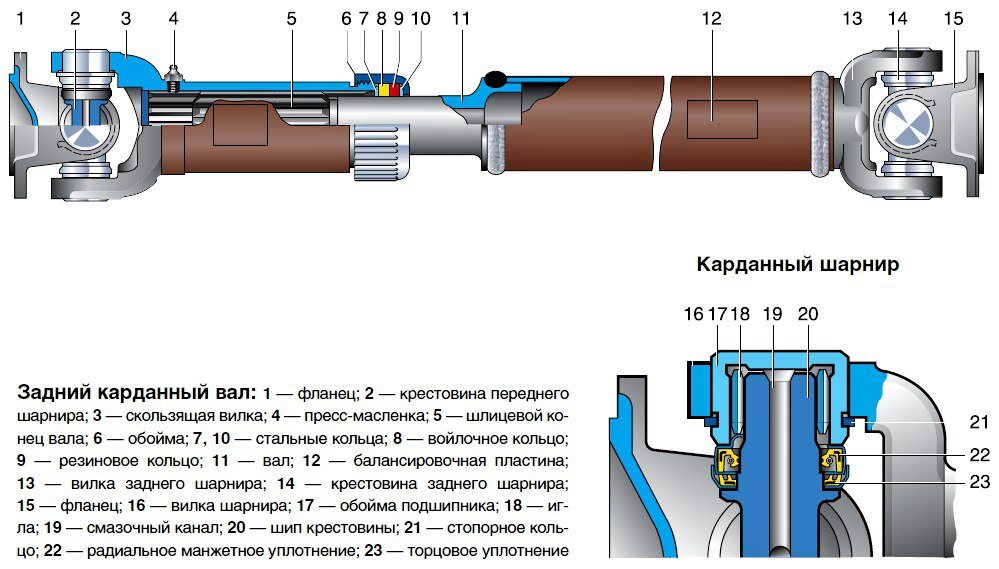

Конструкция карданного вала УАЗ

Кардан УАЗ состоит из нескольких основных элементов:

1. Труба вала — основная деталь, передающая вращение.
2. Шарниры равных угловых скоростей (ШРУС) или крестовины — обеспечивают передачу момента при изменении угла между соединёнными деталями.
3. Скользящая шлицевая часть — позволяет менять длину кардана в зависимости от работы подвески.
4. Фланцы или вилки — крепёжные элементы для соединения с редуктором или раздаточной коробкой.
5. Балансировочные грузы — обеспечивают отсутствие биений и вибраций при вращении.

Разновидности карданов для УАЗ

По месту установки

• Передний кардан — соединяет раздаточную коробку с передним мостом.
• Задний кардан — соединяет раздаточную коробку с задним мостом.

По конструкции шарниров

1. Кардан с крестовинами
   Классическая конструкция, которая устанавливается на большинстве моделей УАЗ, включая УАЗ 469, Хантер и Буханка. Отличается простотой обслуживания и надёжностью.
2. Кардан с ШРУСами
   Более современное решение, которое обеспечивает плавность хода и меньшие вибрации. Часто используется на обновлённых моделях, таких как УАЗ Патриот.

Когда требуется замена карданного вала

Своевременная диагностика кардана важна для безопасной и комфортной эксплуатации автомобиля. Обратите внимание на следующие признаки:

• Стук или гул при начале движения или переключении передач.
• Постоянные вибрации при движении на любой скорости.
• Люфты в крестовинах или шлицевых соединениях.
• Видимые повреждения вала или шарниров.

Как выбрать кардан для УАЗ

1. Соответствие модели автомобиля

Карданные валы различаются по длине, типу соединения и конструкции шарниров. Важно подбирать деталь строго под конкретную модель УАЗ — будь то 469, Хантер, Буханка или Патриот.

2. Оригинальные или аналоговые запчасти

Оригинальные карданные валы от УАЗ обеспечивают максимальную совместимость, но стоят дороже. Аналоговые запчасти могут быть дешевле, но стоит выбирать только проверенные бренды, например, Belcard, GKN или Trialli.

3. Тип шарниров

Для езды преимущественно по бездорожью подойдёт классический кардан с крестовинами. Для эксплуатации в городе или на трассе лучше выбирать кардан с ШРУСами для снижения вибраций и повышения плавности хода.

4. Балансировка

Обязательно уточняйте, прошёл ли карданный вал балансировку на заводе. Небалансированный вал вызовет вибрации и преждевременный износ элементов трансмиссии.

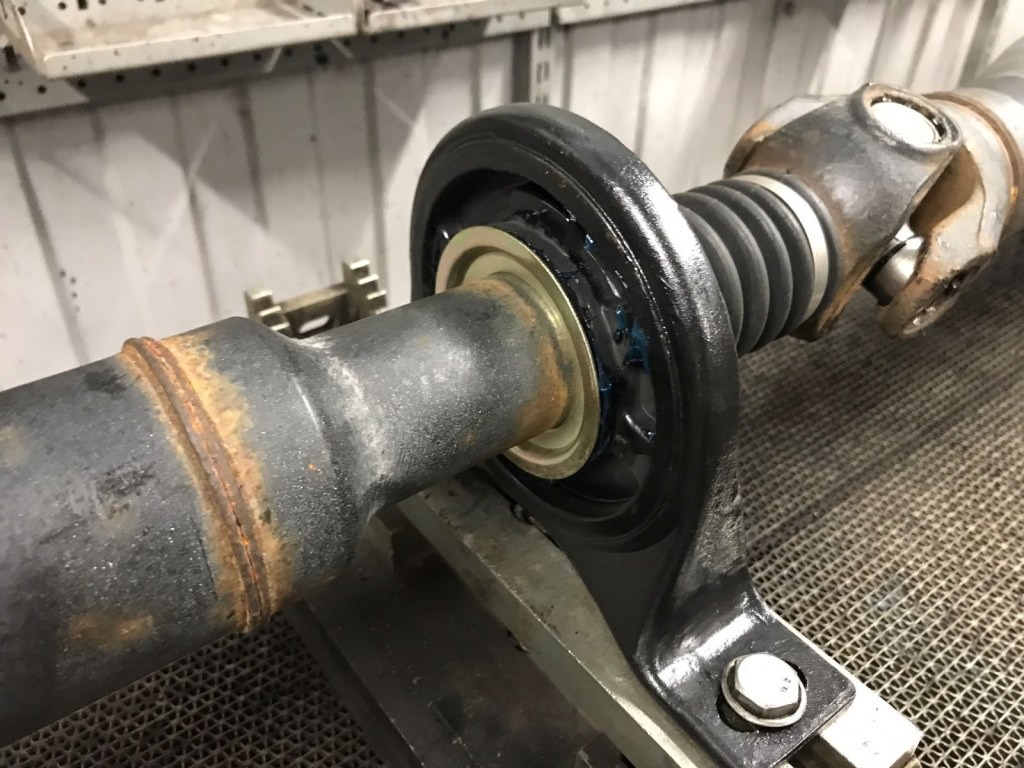

Как заменить карданный вал на УАЗ

Замена кардана — не самая сложная процедура, и при наличии базовых навыков и инструментов её можно выполнить самостоятельно.

Пошаговая инструкция:

1. Подготовьте автомобиль, установив его на ровную поверхность и включив стояночный тормоз.
2. Отметьте положение кардана относительно фланцев, чтобы установить новый в таком же положении.
3. Открутите крепления на обоих концах кардана.
4. Снимите старый карданный вал.
5. Установите новый кардан, совместив метки.
6. Затяните крепления с рекомендованным моментом.
7. Проверьте плавность вращения и отсутствие люфтов.

Полезные советы по эксплуатации кардана УАЗ

• Периодически проверяйте состояние крестовин и шлицевых соединений.
• Смазывайте карданный вал согласно регламенту.
• Избегайте длительных поездок с повреждённым карданом, чтобы не допустить выхода из строя других элементов трансмиссии.
• Не забывайте про балансировку при замене.

---

FAQ — Часто задаваемые вопросы про кардан УАЗ

1. Сколько карданов установлено на УАЗ?
На полноприводных моделях УАЗ устанавливается два кардана — передний и задний. На некоторых модификациях с раздаточной коробкой также может быть установлен промежуточный карданный вал.

2. Какой тип кардана лучше — с крестовинами или с ШРУСами?
Кардан с крестовинами проще и дешевле в обслуживании, подходит для эксплуатации в тяжёлых условиях. Кардан с ШРУСами обеспечивает более плавный ход и меньше вибраций, что лучше для езды по асфальту и в городе.

3. Как определить, что кардан нуждается в замене?
Основные признаки — стук при трогании, вибрации на скорости, люфт в крестовинах или шлицевых соединениях, посторонние звуки из-под днища при переключении передач.

4. Можно ли отремонтировать карданный вал или его нужно менять целиком?
Некоторые неисправности можно устранить заменой крестовин или шлицевых соединений. Если вал повреждён или нарушена его балансировка, лучше заменить его целиком.

5. Нужно ли проводить балансировку при установке нового кардана?
Да, даже новый кардан должен быть отбалансирован на заводе или в специализированной мастерской. Небалансированный вал вызовет вибрации и быстрый износ трансмиссии.

6. Как часто нужно обслуживать карданный вал УАЗ?
Смазку крестовин и шлицевого соединения рекомендуется проводить каждые 10 000–15 000 км пробега или согласно регламенту производителя.

7. Какие бренды карданных валов лучше выбрать?
Надёжные производители: оригинальные валы УАЗ, Belcard, Trialli, GKN. При выборе аналога важно учитывать совместимость с вашей моделью автомобиля.

8. Можно ли установить кардан от другой модели УАЗ?
Не рекомендуется, так как длина и тип соединений могут отличаться. Лучше подбирать кардан, подходящий именно для вашей модели и года выпуска.

---

Кардан УАЗ — важнейшая часть трансмиссии, обеспечивающая надёжную передачу крутящего момента на мосты автомобиля. Своевременное обслуживание, правильный выбор и корректная установка карданного вала продлят срок службы вашего внедорожника и сохранят его проходимость на самом высоком уровне. Будь то УАЗ Патриот, Хантер или Буханка — правильный кардан обеспечит уверенное движение по любым дорогам и бездорожью.
