Калибровка ADAS после замены стекла/бампера: когда обязательна

Любые работы, которые затрагивают камеру в лобовом стекле, радары/лидары в бампере или изменяют геометрию кузова и подвески, почти всегда требуют калибровки ADAS. Это не «опция», а процедура безопасности: без неё системы AEB, LKA, ACC и другие функции могут работать с ошибками или отключаться.

---

Что такое ADAS и почему калибровка важна

ADAS (Advanced Driver Assistance Systems) — это комплекс систем активной безопасности:

• AEB (автоматическое экстренное торможение),

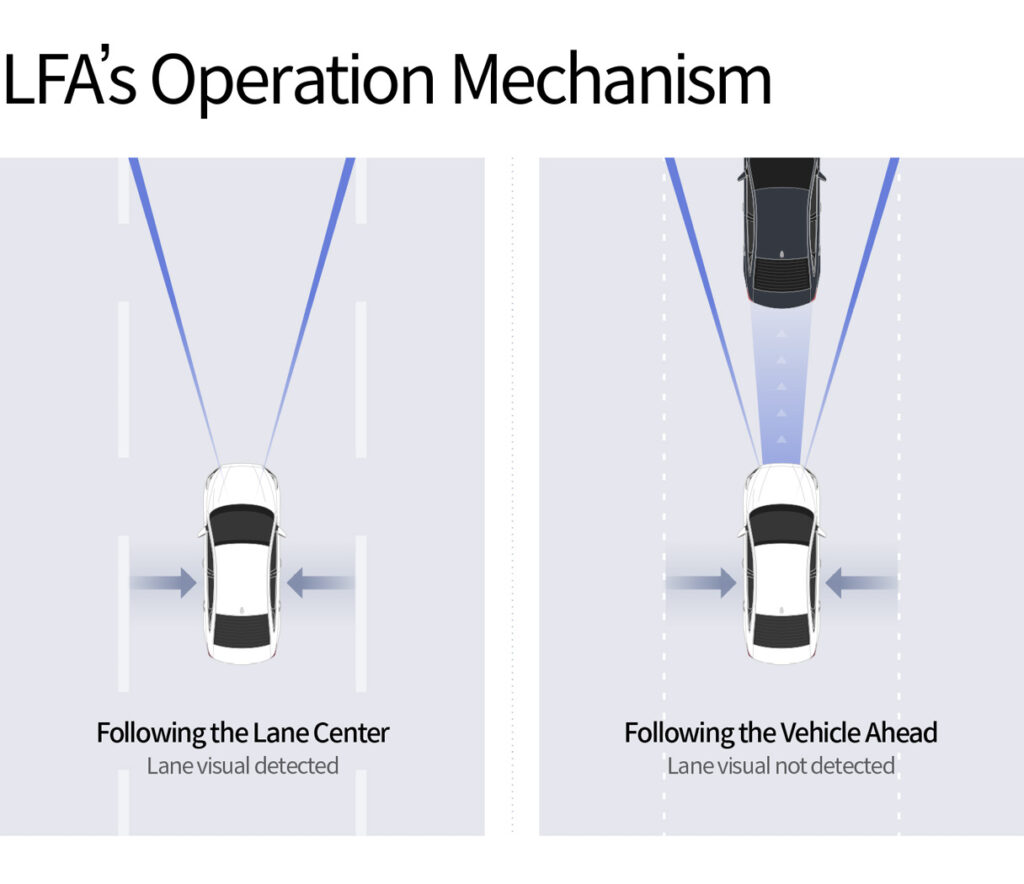

• LKA/LKAS (удержание в полосе/ассистент руления),
• ACC (адаптивный круиз‑контроль),

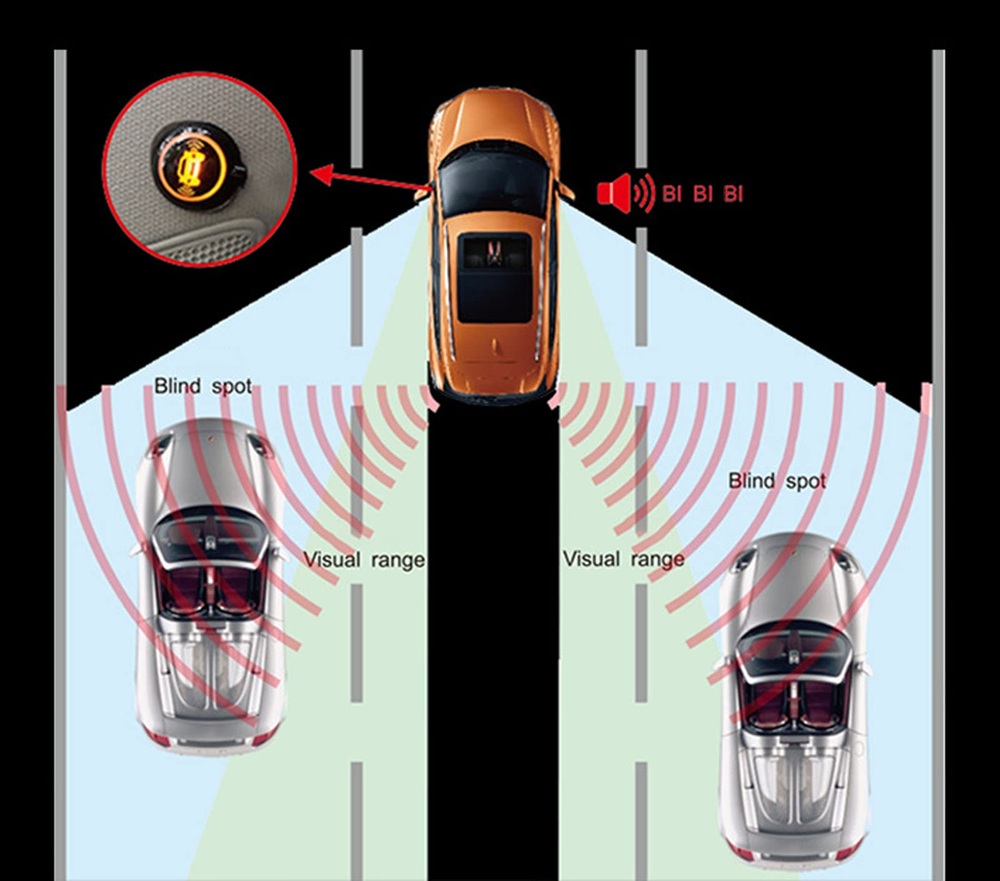

• BSD/BSM (контроль слепых зон),

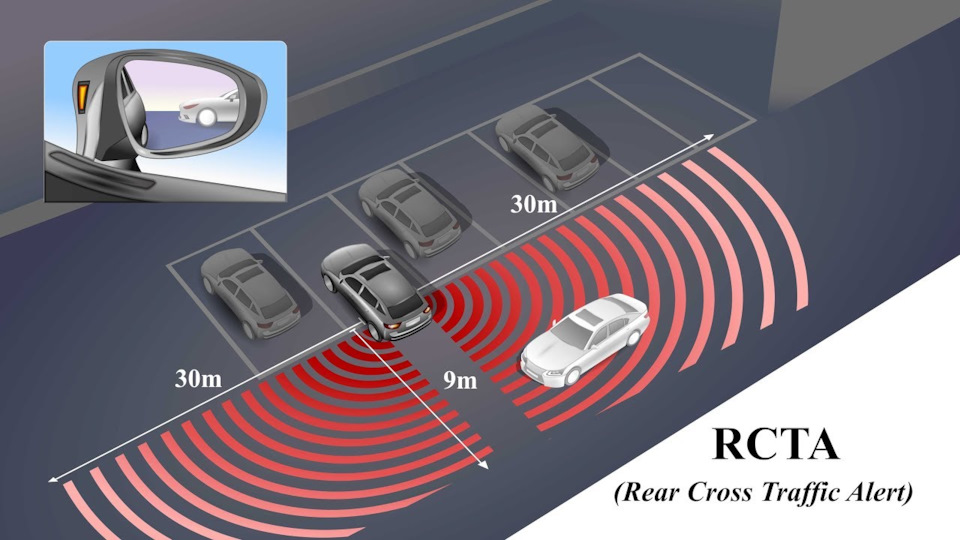

• RCTA (предупреждение о поперечном движении сзади),

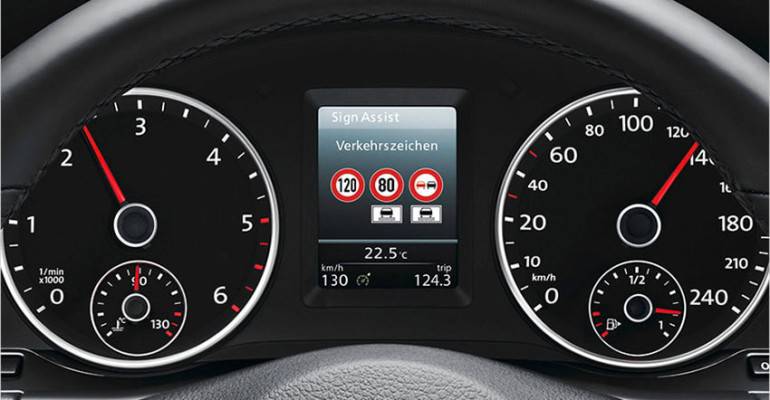

• TSR (распознавание дорожных знаков),

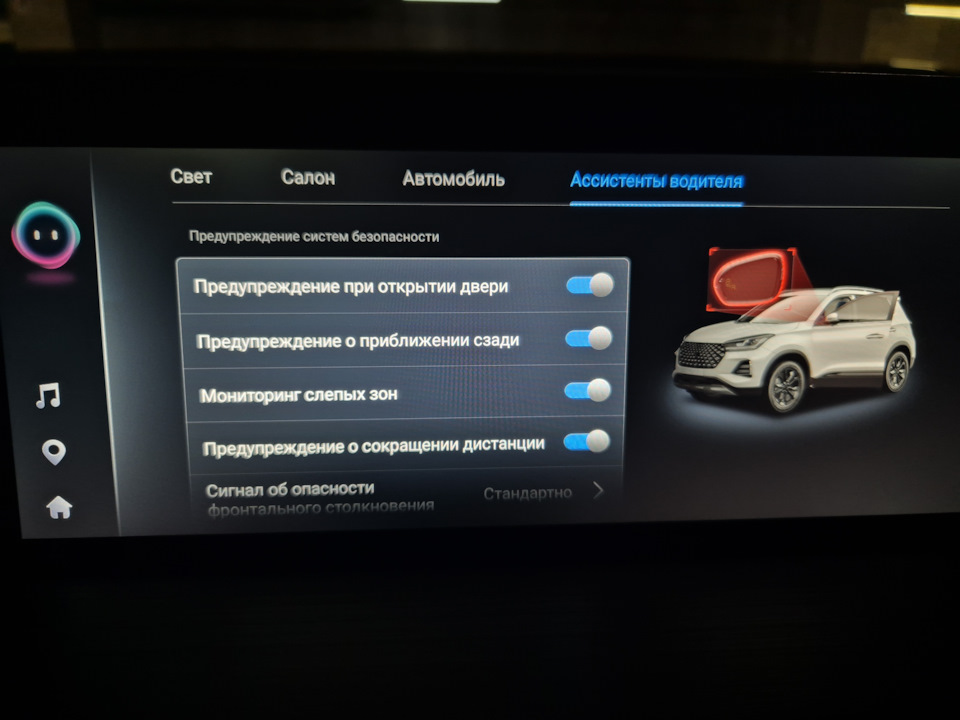

• DOW (предупреждение об открытии двери),

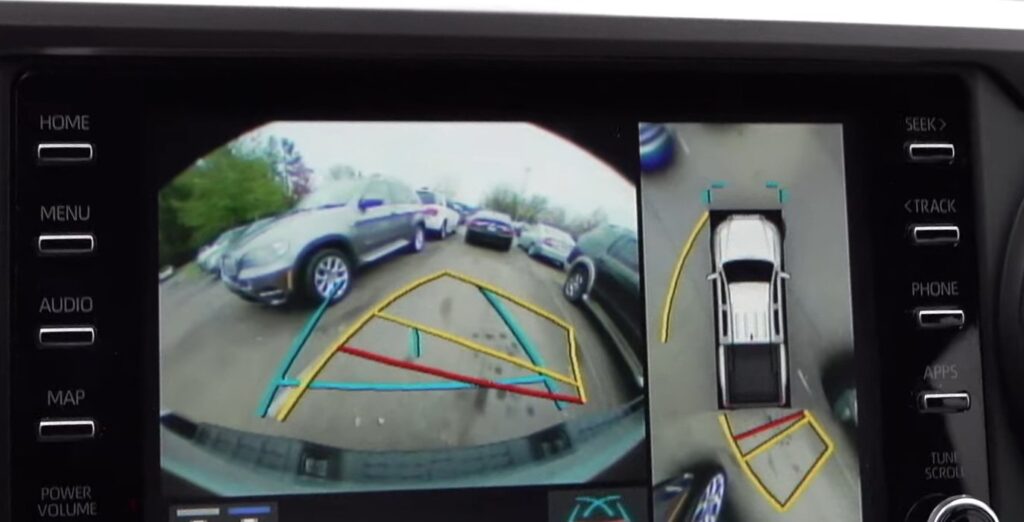

• камера кругового обзора, парковочные ассистенты, и т. д.

Эти функции «видят» мир через камеры, радары, лидары, ультразвуковые датчики и IMU. Любое смещение датчика на доли градуса способно превратить точное распознавание в ложные срабатывания или пропуски. Калибровка подстраивает программные параметры под реальное положение датчиков после ремонта или вмешательства.

---

Где расположены датчики и как их затрагивают замены стекла/бампера

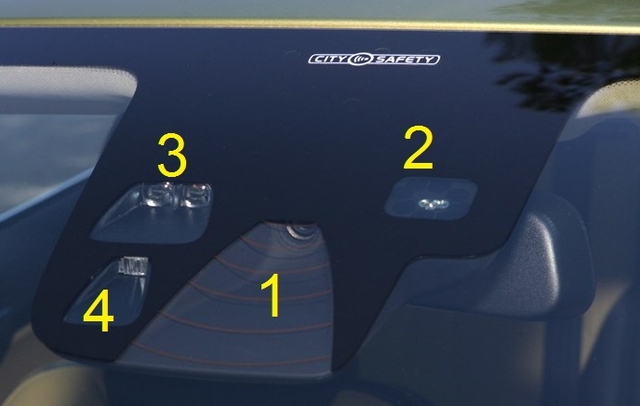

• Лобовое стекло: верхняя часть — блок фронтальной камеры (иногда 2–3 камеры), датчик дождя/света, ИК‑датчики. Замена стекла = демонтаж/перенос камеры.

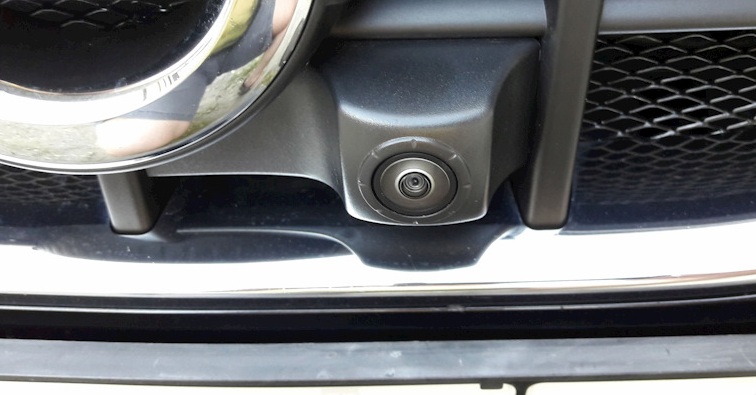

• Передний бампер/решётка: модули FRR/Long‑Range Radar для ACC/AEB; иногда лидары. Даже окраска и толщина пластика меняют прозрачность «радома» для СВЧ‑волн.

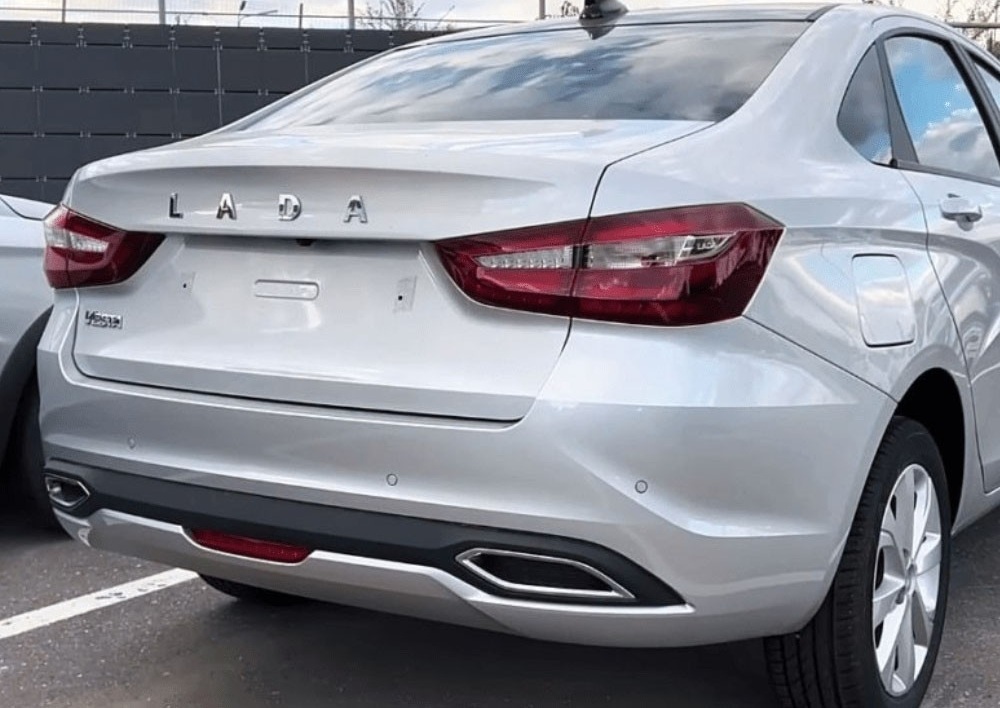

• Задний бампер: радары слепых зон (SRR), датчики парковки, RCTA.

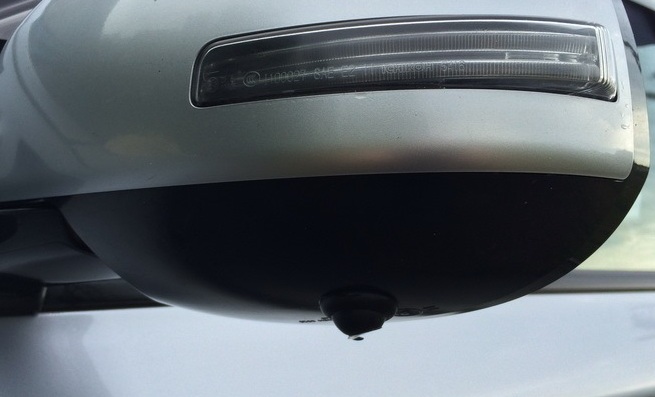

• Зеркала, стойки, эмблема, лого‑панель: могут скрывать камеры/радар.

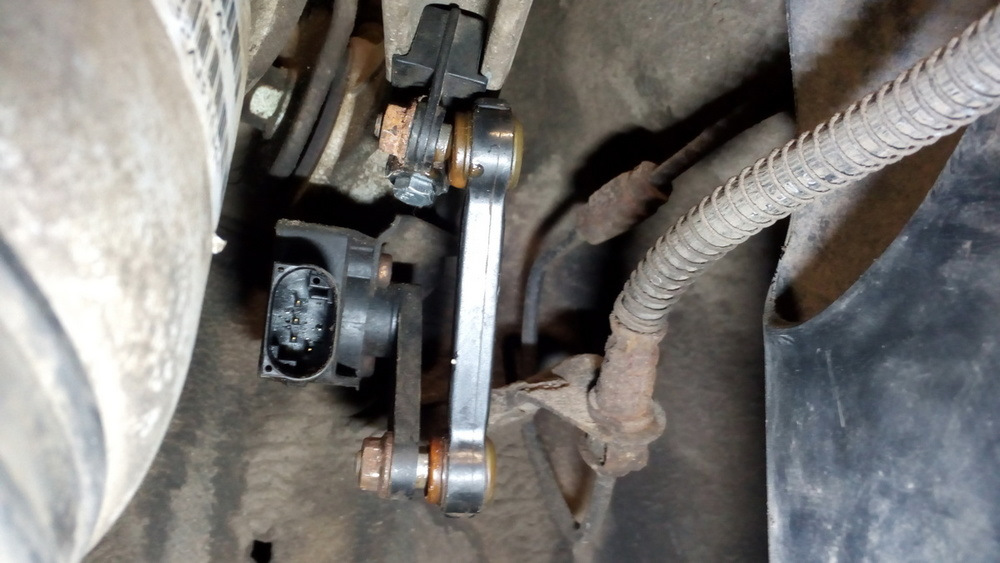

• Кузов/подвеска: изменение клиренса, развала‑схождения и углов кузова меняет «углы обзора» датчиков.

---

Когда калибровка обязательна: полный список триггеров

После замены лобового стекла, даже «оригинал‑в‑оригинал»:

• перенос/снятие камеры;
• изменение оптических свойств стекла (толщина, кривизна, оттенок, зона обогрева).

После работ с передним бампером/решёткой/эмблемой:

• замена, ремонт, окраска, полировка, оклеивание, восстановление креплений;
• замена/снятие/перестановка радаров/лидаров;
• изменение положения кронштейнов, зазоров, высоты.

После кузовных и ходовых работ:

• ДТП, вытяжка, ремонт телевизора, лонжеронов;
• снятие/установка подрамника, рулевой рейки, амортизаторов;
• регулировка развал‑схождения;
• изменение размера шин/дисков, лифт‑кит, пружины.

После вмешательства в электронику:

• обновления ПО блока ADAS/камеры/радара;
• ошибки DTC по камере/радару/круиз‑контролю;
• замена АКБ (иногда требуется адаптация и проверка).

После действий, влияющих на нагрузку/геометрию:

• установка тяжёлого дополнительного оборудования (лебёдка, фаркоп, багажник, силовой бампер);
• длительная езда с перегрузом, буксировка.

После покраски и детейлинга:

• окраска/ламинация/бронеплёнка на зоне радара;
• тонировка/анти‑дождь в зоне камеры (при неверной химии/нанесении).

Если сомневаетесь — делайте пред‑скан и следуйте предписаниям производителя. В 9 случаях из 10 при замене стекла/бампера калибровка нужна.

---

Калибровка после замены лобового стекла: нюансы и частые ошибки

Камера в стекле чувствительна к микросмещению и оптике. Важные моменты:

1. Кронштейн/линза/прокладки. Камера должна фиксироваться на штатной площадке, с соблюдением усилий и геометрии.
2. Оптика стекла. Разные производители — различная толщина/преломление. Даже качественное «аналоговое» стекло может сместить фокус.
3. Клей и выдержка. До калибровки стекло должно набрать прочность, а салон — прогреться до рабочей температуры (см. ТУ клея).
4. Чистота зоны обзора. Ни плёнка, ни помутнение, ни следы герметика не допускаются.
5. Датчики дождя/света. Неправильно приклеенный гель — ложные срабатывания и шумы алгоритмов камеры.
6. Калибровка чаще всего обязательна даже при оригинальном стекле.

Типичные ошибки:

• «Камера же на том же месте — калибровка не нужна». Нужна.
• Калибровка без развала‑схождения после ходового ремонта.
• Недодержали клей — стекло «поплыло» через сутки, калибровка ушла.
• Пыль/маркер/жир в зоне объектива.
• Путаница с высотой штативов/таргетов — ошибка в миллиметры критична.

---

Калибровка после замены/ремонта бампера: нюансы радара и лидаров

Радар «видит» через пластиковый «радом» (решётка/эмблема/панель). Важно:

1. Толщина и материал покрытия. Слой краски, особенно с металлической/перламутровой крошкой, меняет прозрачность и «диаграмму направленности».
2. Угол и высота установки. Смещение по yaw/pitch/roll и по высоте на мм/градусы даёт метры ошибки по дистанции/скорости.
3. Жёсткость кронштейна. «Подпружинивание» от нештатного крепежа — дрейф калибровки на кочках.
4. Зазоры бампера. «Просевшие» клипсы или новая губа — меняется геометрия.
5. Оклейка/бронеплёнка. Некоторые плёнки ухудшают прозрачность для СВЧ.

Лидар (если есть) критичен к чистоте «окна» и вибрациям; иногда требует отдельной статической калибровки и точных стендов.

---

Виды калибровки: статическая, динамическая и комбинированная

• Статическая (Static Calibration). Проводится в цеху на ровном полу с измерительным оборудованием и таргетами/экранами. Требует точного позиционирования авто и мишеней на заданном расстоянии/высоте. Подходит для камер и ряда радаров.
• Динамическая (Drive/On‑Road Calibration). Выполняется во время поездки при соблюдении условий (скорость, разметка, погода, освещённость, трафик). Часто используется для камер.
• Комбинированная. Иногда сначала статическая, затем динамическая валидация и пост‑скан.

Выбор метода определяет производитель и конструкция датчиков.

---

Подготовка авто и цеха: требования к условиям

Автомобиль:

• Давление в шинах — нормы производителя; износ шин не критичный, но равномерный.
• Топливо: ¼–¾ бака (согласно ТУ); штатная докатка/инструменты на месте.
• Салон пустой: нет тяжёлого груза, ковриков/чехлов, мешающих датчикам.
• Развал‑схождение проверен/отрегулирован (если были ходовые работы).
• Все стекла чистые изнутри/снаружи, дворники исправны.
• Нет ошибок по напряжению АКБ; заряд стабилен.

Цех:

• Ровный, уровненный пол, горизонтальная площадка.
• Достаточное освещение без бликов на таргетах.
• Дистанции до стен/предметов — по мануалу, чтобы разместить рамки и лазерные нивелиры.
• Калиброванные линейки/лазер, таргеты, стенд, диагностический прибор с актуальным ПО, OEM‑данные или валидные спецификации.

---

Пошаговый алгоритм калибровки (камера, радар, комплексная)

Камера (лобовое стекло)

1. Пред‑скан ECU: читаем DTC, сохраняем лог.
2. Проверка условий: давление, высота, уровни жидкостей, бака, пустой багажник, чистое стекло.
3. Позиционирование авто: по центру площадки; фиксируем рулевое колесо по прямой.
4. Установка таргетов: по мануалу (расстояние, высота, боковое смещение, угол).
5. Инициация калибровки через диагностический прибор: следуем шагам; не меняем освещение.
6. Валидация: динамический проезд (если требуется), проверка удержания в полосе и TSR.
7. Пост‑скан и отчёт: лог до/после, фото установки таргетов, принт‑скрин завершения.

Радар (бампер/решётка)

1. Пред‑скан и контроль ошибок.
2. Проверка креплений: крутящий момент болтов, отсутствие люфтов.
3. Выставление уголков/рамок: лазерный нивелир, измерение по мануалу (горизонт, высота, расстояние).
4. Статическая калибровка: экран/рефлектор, программная настройка азимут/элевейшн.
5. Динамическая проверка: тест‑драйв с ACC; подтверждение стабильности дистанции.
6. Пост‑скан и отчёт.

Комплексная (камера + радар + 360°)

1. Регламент: сначала геометрия/развал, затем статик‑процедуры, потом динамика.
2. Калибровка 360°: таргеты у каждого колеса/по периметру, уровни камер, совмещение панорамы.
3. Документация: отдельные отчёты по каждому модулю, общий акт.

---

Сроки и стоимость: от чего зависят

• Тип датчиков и марка авто. Моно‑камера быстрее, чем комплекс камера+радар+360°.
• Наличие стенда/таргетов. Полный комплект ускоряет работу.
• Необходимость развал‑схождения. Добавляет время/стоимость.
• Погодные условия (для динамики): сильный дождь/снег/туман — перенос.
• Объём кузовных работ. После серьёзного ДТП подготовка дольше.

В среднем — от 1 до 4 часов на модуль/комплекс, но при сложных случаях дольше. Стоимость складывается из диагностики, стенд‑работ, ПО/данных, тест‑драйва.

---

Признаки сбитой калибровки и риски эксплуатации без неё

Симптомы:

• горит индикатор/сообщение ADAS, недоступен ACC/AEB/LKA;
• авто «дёргает» рулём не к центру полосы;
• ложные предупреждения о столкновении;
• «звенит» BSD в пустом ряду;
• рывки/поздние торможения с ACC;
• распознавание знаков «врет».

Риски:

• снижение безопасности и вероятность ДТП;
• ложные срабатывания торможения/руления;
• проблемы со страховкой/гарантией (работа системы не подтверждена);
• юридические риски при ДТП (экспертиза установит некорректное состояние систем безопасности).

---

Сравнительная таблица видов калибровки

Таблица 1. Статическая vs динамическая vs комбинированная

Параметр	Статическая	Динамическая	Комбинированная
Где проводится	Закрытый цех, стенд, таргеты	Дорога (город/трасса)	Цех + дорога
Датчики	Камеры, радары, 360°, лидары	Чаще камеры	Камера+радар, сложные комплексы
Условия	Ровный пол, свет, дистанции, нивелир	Погодные/скоростные требования	Объединяет требования
Время	30–120 мин на модуль	20–60 мин проезда	Дольше суммарно
Плюсы	Точность, повторяемость	Быстро при простых задачах	Наиболее надёжно
Минусы	Требует дорогое оборудование	Зависит от погоды/трафика	Дороже и дольше
Когда уместно	После стекла/бампера	Простая камера	Сложный ремонт/ДТП

Таблица 2. Событие → нужна ли калибровка

Событие	Вероятность обязательности	Комментарий
Замена лобового стекла	Практически всегда	Камера снята/переставлена
Замена/окраска переднего бампера	Очень высокая	Радар смещён/влияет слой краски
Развал‑схождение/подвеска	Высокая	Меняются углы кузова
Обновление ПО ADAS	Средняя‑высокая	Требуется инициализация
ДТП с деформацией морды	Обязательно	Геометрия нарушена
Тонировка/плёнка в зоне камеры	Средняя	Зависит от материала/нанесения

---

Мифы и заблуждения про ADAS

1. «Оригинальное стекло — калибровка не нужна». Нужна. Микроотклонения и допуски всё равно есть.
2. «Радар же работает — машина тормозит». Может работать с большим смещением, пока не создаст ложное срабатывание.
3. «Мы поставили по меткам, как было». Старые метки были валидны для старого стекла/бампера; положение датчика изменилось.
4. «Сделаем по дороге, так быстрее». Не всегда допустимо. Нужен регламент производителя.
5. «В дождь/снег тоже прокатит». Для динамики есть чёткие ограничения по погоде/разметке.

---

Как выбрать сервис для калибровки: чек‑лист вопросов

• Есть ли стенд/таргеты и лазерное оборудование?
• Пользуется ли сервис официальными данными OEM или валидными спецификациями?
• Делают ли пред‑/пост‑скан с печатью отчётов?
• Делают ли фотофиксацию установки таргетов/рамок?
• Есть ли уровнённая площадка и контроль освещения?
• Выполняют ли при необходимости развал‑схождение перед калибровкой?
• Предоставляют ли гарантию и акт с VIN, датой, перечнем работ?
• Есть ли опыт с вашей маркой/моделью и конкретным модулем (камера/радар/360°)?
• Ведут ли лог обновления ПО и используют ли стабилизированный источник питания при программировании?

---

Документы для страховки и отчётности

• Акт выполненных работ (VIN, пробег, дата, перечень).
• Отчёт диагностического прибора: пред‑скан, список DTC «до», данные процедуры, пост‑скан «после».
• Фотографии: установка таргетов/рамок, показания уровней/дистанций.
• При необходимости — протокол развал‑схождения.
• Подтверждение версий ПО модулей.

---

Чек‑листы: владельцу и СТО

Владельцу (перед визитом)

• Проверить давление в шинах, убрать тяжёлый груз из салона/багажника.
• Убедиться, что лобовое чистое изнутри, датчики не заклеены.
• Сообщить сервису: какие работы были (стекло, бампер, подвеска), какие ошибки/симптомы.
• Уточнить длительность и маршрут тест‑драйва (если нужен).

СТО (краткий регламент)

• Пред‑скан, фиксация DTC.
• Проверка геометрии/развал‑схождения (при признаках вмешательства в ходовую/кузов).
• Подготовка цеха: уровень пола, освещение, таргеты.
• Точная установка авто и таргетов; калибровка по OEM‑регламенту.
• Динамическая валидация (по необходимости).
• Пост‑скан, отчёт, фотофиксация, выдача клиенту.

---

Глоссарий терминов ADAS

• AEB — автоматическое экстренное торможение.
• ACC — адаптивный круиз‑контроль.
• LKA/LKAS — удержание в полосе/ассистент руления.
• BSD/BSM — контроль слепых зон.
• RCTA — предупреждение о поперечном движении сзади.
• TSR — распознавание дорожных знаков.
• IMU — инерциальный блок (гироскоп/акселерометр).
• Radome — участок пластика/эмблема, сквозь который «видит» радар.
• Yaw/Pitch/Roll — углы поворота/наклона модуля относительно осей.
• DTC — диагностический код неисправности.
• Static/Dynamic Calibration — статическая/динамическая калибровка.

---

FAQ: ответы на частые вопросы

1) Обязательна ли калибровка ADAS после замены лобового стекла?
Да, практически всегда. Камера снимается/переставляется, а новое стекло изменяет оптические условия. Даже при оригинале нужна проверка и калибровка.

2) Нужно ли калибровать после замены или окраски переднего бампера?
Да, с высокой вероятностью. Радар меняет положение, а краска/плёнка влияет на прозрачность для СВЧ‑волн.

3) Сколько времени занимает калибровка?
От 1 до 4 часов на модуль/комплекс (в среднем). При сложных случаях — дольше.

4) Можно ли ездить без калибровки?
Рискованно. Системы могут отключиться или работать неверно — вплоть до ложного экстренного торможения.

5) Почему после калибровки нужен тест‑драйв?
Чтобы подтвердить корректность работы в реальных условиях: удержание в полосе, ACC, распознавание знаков.

6) Нужен ли развал‑схождение перед калибровкой?
Если были работы по подвеске/рулевой или есть признаки нарушения геометрии — да, сначала развал.

7) Дешёвое стекло — это проблема?
Не всегда, но отличия по толщине/кривизне/плёнкам могут ухудшить распознавание. Калибровка обязательно, иногда — повторная.

8) Почему динамическая калибровка иногда не получается?
Из‑за погоды, плохой разметки, трафика, сумерек. В этих случаях лучше статическая или комбинированная.

9) Может ли плёнка/ламинация на бампере влиять на радар?
Да. Некоторые материалы экранируют/искажают сигнал. Лучше использовать покрытия, допустимые изготовителем.

10) Какие признаки сбитой калибровки?
Индикаторы ADAS, «рывки» ACC, ложные предупреждения, неправильная реакция LKA, «звонки» BSD без машин рядом.

11) Нужна ли калибровка после замены АКБ?
Иногда требуется перенастройка/инициализация модулей и проверка, но не всегда. Смотрите регламент.

12) Можно ли откалибровать «универсальным» прибором без стенда?
Не для всех авто. Точные процедуры и таргеты критичны, иначе калибровка недостоверна.

13) Поможет ли калибровка, если ADAS выключилась после ДТП?
Сначала — геометрия/ремонт, потом калибровка. Иначе параметры уйдут снова.

14) Сколько стоит калибровка?
Зависит от авто, объёма, оборудования и необходимости развала/динамического теста. Формируется из диагностического времени, стенда и валидации.

15) Калибровка нужна при смене размера шин?
Если существенно меняется диаметр/клиренс — рекомендуется проверка и возможная калибровка.

16) Можно ли калибровать дома/в гараже?
Нужны точные условия и профессиональное оборудование. Самостоятельно — риск получить ошибочную настройку.

17) Почему сервис требует фото таргетов и логи?
Это доказательство корректно выполненной процедуры для клиента и страховщика.

18) Как часто нужна профилактическая калибровка?
Не регламентируется периодически — по событию: после ремонта/вмешательств/ошибок.

19) Что если после калибровки функция всё равно работает странно?
Нужна повторная диагностика: проверка креплений, геометрии, ПО, качество стекла/покрытий, повторный статик/динамик.

20) Нужна ли калибровка после тонировки лобового в зоне камеры?
Часто да. Зависит от материала/толщины и рекомендаций производителя.

21) Можно ли калибровать при неполном баке/нагруженном багажнике?
Лучше соблюсти регламент по уровню топлива и убрать груз — это влияет на углы кузова.

22) Нужно ли ждать, пока клей стекла наберёт прочность?
Да. Недодержка приведёт к смещению стекла и уходу калибровки.

23) Допустимо ли красить эмблему перед радарами?
Только материалами и слоями, разрешёнными изготовителем. Иначе — повтор калибровки и возможные ошибки.

---

Выводы

• Замена лобового стекла/бампера почти всегда требует калибровки ADAS.
• Выбор метода (статик/динамик/комбо) — по регламенту производителя.
• Качественная калибровка = подготовка авто, ровная площадка, точные таргеты, логи до/после, валидация на дороге.
• Экономия на процедуре — риск безопасности, гарантий и страховых споров.
