Что такое рекуперативное торможение (и зачем оно нужно)

Рекуперативное торможение — это режим, когда тяговый электродвигатель переходит в генераторный режим и возвращает часть кинетической энергии автомобиля обратно в высоковольтную батарею (или в конденсатор/48-вольтовую систему), вместо того чтобы рассеять её теплом на колодках.

Ключевая идея простая:
кинетическая энергия Ek=12mv2E_k=\tfrac{1}{2} m v^2Ek​=21​mv2 при замедлении не «сжигается» на дисках, а превращается в электрическую — с потерями в моторе, инверторе, проводке и батарее. На практике возврат зависит от цикла движения: в городе 10–30% энергии можно «подобрать» обратно, на трассе — меньше (торможений меньше).

---

Где применяется рекуперация

1. Электромобили (BEV): основной источник замедления в городе; фрикционные тормоза — для экстренных и низкоскоростных фаз.

2. Подзаряжаемые гибриды (PHEV)/гибриды (HEV): рекуперация работает вместе с ДВС, энергия возвращается в батарею меньшей ёмкости.

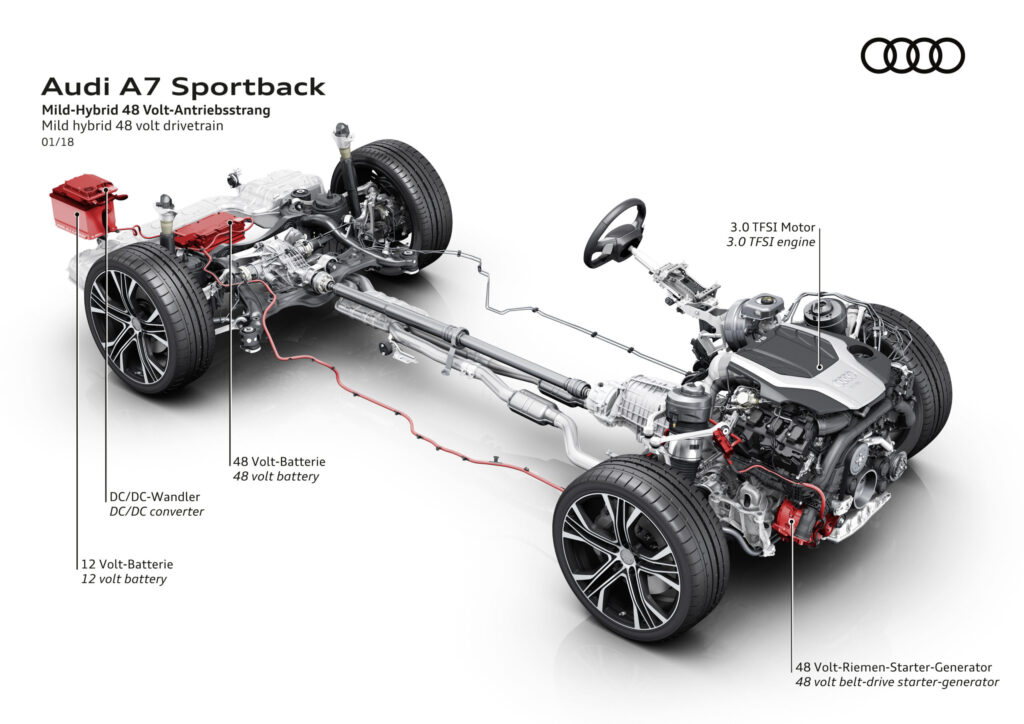

3. «Мягкие» гибриды (MHEV, 48 В): ременной стартер-генератор (BSG/ISG) подбирает небольшие порции энергии при плавных замедлениях, помогая ДВС на разгонах.



4. Коммерческий транспорт: та же физика, но выше мощность и тепловые нагрузки, чаще используются усиленные системы охлаждения и «рекуперация по расписанию» (калибровки для масс/наклонов).

---

Как это устроено: путь энергии по шагам

1. Двигатель в генераторном режиме

Тяговый электродвигатель — синхронный с постоянными магнитами (PMSM), асинхронный (IM) или релактансный (SRM) — входит в II/IV квадрант работы (отрицательный момент при положительной скорости). Механическая мощность Pm=T⋅ωP_m = T \cdot \omegaPm​=T⋅ω становится электрической на клеммах машины.

2. Инвертор и шина постоянного тока

Трёхфазный инвертор (IGBT/MOSFET/SiC) перестраивает ШИМ, направляя ток обратно на DC-шину. Контроллер следит за:

• токами фазы, напряжением шины, температурой силовых модулей;

• пределами обратной ЭДС (особенно на высоких скоростях при ослаблении поля);

• запросом от тормозного блока управления (E-Booster/брейк-бай-вайр).

3. DC/DC и батарея

Часть энергии уходит через DC/DC в бортовую сеть (включая обогреватели, ЭУР), основная — в высоковольтную батарею. Здесь главные ограничения:

• макс. зарядный ток (C-rate): чтобы не деградировать элементы;

• температура (холод — резко снижает приём тока, особенно для LFP);

• уровень заряда (SOC): ближе к 100% батарея «не принимает» мощную рекуперацию.

4. Распределение тормозного усилия (blending)

Электронный блок тормозной системы «смешивает» рекуперацию и фрикцион:

• при малом замедлении — почти вся работа электрическая;

• при сильном торможении/низкой скорости/плохом сцеплении — добавляется гидравлика;

• ABS/ESC вмешиваются, чтобы предотвратить блокировку/занос: при срабатывании ABS рекуперация обычно уменьшается, уступая место дискам.

---

Почему педаль «чувствуется» как обычная

Современные системы — это брейк-бай-вайр: датчики хода педали → блок контроля → электровакуумный усилитель (или электромеханический E-Booster) создаёт нужное давление в контурах. «Линейность» и «натуральность» педали — программируемые параметры. Производитель настраивает:

• порог, где подключается гидравлика;

• профиль прироста замедления;

• модуляцию при ABS/ESC;

• компенсацию изменений при SOC/температуре.

---

Физические пределы рекуперации

1. Скорость и обороты. На очень малых скоростях $\omega \to 0$ мощность $P=T\cdot \omega$ мала, поэтому ниже ~5–8 км/ч машину останавливают колодки.

2. Сцепление с дорогой. Максимальный замедляющий момент упирается в коэффициент сцепления шин; на льду/мокром асфальте рекуперация ограничивается раньше, чем мотор/инвертор.

3. Батарея. Холодная/полная батарея снижает допустимый зарядный ток: электроника переводит часть торможения на гидравлику.

4. Тепловые ограничения. Мотор/инвертор/катушки нагреваются; при перегреве управление «срежет» рекуперационную мощность.

5. Механика трансмиссии. Для гибридов с планетаркой/многодисковыми сцеплениями есть собственные пределы по моменту/скорости.

---

Сколько энергии можно вернуть

Оценим порядок величин на примере:

• масса $m=1800$ кг; скорость $v=50$ км/ч (13,9 м/с).

• Ek=12mv2≈0,5⋅1800⋅13,92≈173,6E_k = \tfrac{1}{2} m v^2 \approx 0{,}5 \cdot 1800 \cdot 13{,}9^2 \approx 173{,}6Ek​=21​mv2≈0,5⋅1800⋅13,92≈173,6 кДж.
  Если КПД тракта «мотор-инвертор-проводка-батарея» на рекуперации ~70%, то обратно получим ~122 кДж. При городском цикле таких торможений десятки — отсюда и 10–30% экономии по энергии. На трассе торможений мало → выгода уменьшается.

---

Режимы и стратегии рекуперации

• One-pedal drive (А-ля «одной педалью»). Отпустили «газ» — машина уверенно замедляется до почти полной остановки, педаль тормоза нужна редко. Удобно в городе, повышает возвращаемую энергию.

• Coast-friendly (свободный накат). Отпустили «газ» — авто катится почти без рекуперации, чтобы сохранять инерцию. Эффективно на ровных дорогах и трассах.

• Ручная настройка уровней (-1/-2/-3). Водитель задаёт силу замедления под трафик/рельеф.

• Режим B у гибридов. Форсирует рекуперацию и/или двигательную компрессию ДВС на спусках, когда батарея заполнена.

---

Как рекуперация работает в разных типах силовых установок

BEV (электромобили)

• Самый широкий диапазон рекуперации и самые большие мощности (типично 50–200 кВт в пике).

• При SOC>90% или при −10 °C и ниже мощность рекуперации снижается: система заранее предупреждает (штриховка на индикаторе мощности).

HEV/PHEV (полные и подзаряжаемые гибриды)

• Рекуперация идёт через мотор-генератор(ы) силового контура (часто через планетарный редуктор).

• Ёмкость батареи меньше, поэтому на длительных спусках SOC быстро растёт и система рано добавляет фрикцион/компрессию ДВС.

MHEV 48 В («мягкий» гибрид)

• Ременной стартер-генератор (BSG) снимает десятки ампер в 48-вольтовую батарею (сотни ватт — единицы киловатт).

• Эффект на расход/тормоза ощутим в городе, но далёк от BEV/PHEV.

---

Эксплуатация: как ездить, чтобы «забирать» больше

1. Смотрите вперёд. Раннее отпускание акселератора → длинная мягкая рекуперация, меньше потерь на гидравлике.

2. Не заряжайте до 100% перед городом. При полном SOC рекуперация ограничена — потеряете «бесплатные» проценты. Оптимально 70–90% для повседневки.

3. Поддерживайте температуру батареи. Предпусковой подогрев зимой повышает приём тока.

4. Выбирайте режим. В плотном трафике — максимальный уровень рекуперации или one-pedal; на трассе — больше «костинга».

5. Давление в шинах. Нормальное давление улучшает сцепление и стабильность регенерации.

6. Периодически «чистите» тормоза. Сделайте пару уверенных торможений с 70–50 км/ч, чтобы убрать коррозию с дисков (актуально для BEV).

---

Обслуживание и ресурс

• Колодки/диски служат дольше, но из-за редкого использования возможны: ржавчина, неравномерный «отпечаток». Помогают периодические активные торможения.

• Тормозная жидкость стареет как обычно (влага → коррозия): меняйте по интервалу.

• Подшипники/ШРУСы/ступицы испытывают нетипичные режимы (частые высокие отрицательные моменты) — следите за смазкой/люфтами по регламенту.

• Инвертор/мотор — критичны к охлаждению: не закрывайте воздухозаборники, следите за чистотой радиаторов.

---

Сравнительная таблица: виды торможения и их свойства

---

Распространённые мифы (и короткие ответы)

• «Рекуперация всегда лучше сильного торможения.» Нет. Слишком позднее «сильное» замедление переведёт систему на гидравлику — энергии вернётся меньше. Ранний и плавный сброс — эффективнее.

• «Рекуперация портит батарею.» Правильная — наоборот «легче», чем быстрая DC-зарядка: токи короче и ниже. Ограничения по току/температуре защищают ресурс.

• «На трассе рекуперация спасает расход.» В основном — нет: вы редко тормозите. Экономия там достигается аэродинамикой/скоростью/шинами.

• «Электромобилю не нужны тормоза.» Нужны всегда: для остановки на низкой скорости, экстренных ситуаций, при полном SOC и на скользких покрытиях.

---

Немного глубже: управление машинами и токами

В терминах векторного управления для PMSM рекуперация — это создание отрицательного iqi_qiq​ (моментного тока) при соответствующем idi_did​ (поток), часто с ослаблением поля на высоких скоростях, чтобы удержать напряжение на шине ниже предела инвертора. Для асинхронной машины генераторный режим достигается заданием отрицательного скольжения (частота вращения ротора выше синхронной). Во всех случаях важна управляемость потока энергии и защита от over-voltage на DC-шине (в том числе — резистор-поглотитель в ряде архитектур).

---

Примеры характерных ограничений по странам и климату (практика)

• Северные широты: при −20 °C батарея почти не принимает ток → рекуперация слабая до прогрева. Планируйте дистанции, используйте предподогрев.

• Горные спуски: SOC растёт, рекуперация урезается → включайте «B-режим»/низкую передачу (в гибридах) и готовьтесь к нагреву дисков.

• Город-«стоп-энд-гоу»: максимальная выгода, особенно с one-pedal и предиктивным круизом (использует карту/радар, чтобы заранее отпускать тягу).

---

FAQ

Сколько процентов энергии можно вернуть рекуперацией?
В городе реально 10–30% от затраченной энергии; на трассе — единицы процентов.

Почему при полном заряде машина почти не «тормозит мотором»?
Потому что батарея не может принять ток — электроника снижает рекуперацию, подключая фрикционные тормоза.

Режим «B» в гибриде — это всегда рекуперация?
В основном — усиление рекуперации. Но если батарея полная/холодная или торможение сильное, добавится компрессия ДВС/фрикцион.

Правда ли, что рекуперация хуже работает зимой?
Да. Холод снижает приём тока батареей → ниже мощность рекуперации. Помогают предподогрев и умеренный SOC (не 100%).

Вредит ли рекуперация тормозам (они же «не работают»)?
Колодки изнашиваются меньше, но диски могут ржаветь от простоя. Делайте периодические активные торможения для «самоочистки».

Можно ли отключить рекуперацию?
Часто есть режим с минимальным замедлением (почти «накат»). Полностью отключать — не обязательно: система сама снизит рекуперацию при плохом сцеплении/полном SOC.

Почему иногда педаль «меняется» на ходу?
Система блендинга подстраивает долю электрического/фрикционного торможения в зависимости от сцепления, SOC, температуры — ощущения могут слегка меняться.

Рекуперация экономит ресурс батареи или тратит его?
Она экономит энергию, а по ресурсу — нейтральна/умеренно положительна: токи короче и меньше, чем при быстрой DC-зарядке. Управление следит за пределами.

Есть ли предел по силе рекуперации?
Да: ограничения по сцеплению, току батареи, температуре и напряжению инвертора. Поэтому экстренное торможение всегда дублируется гидравликой.

Что лучше для экономии: сильная или мягкая рекуперация?
Мягкая и ранняя. Сильная поздняя часто включает фрикцион — теряете энергию на тепло.

---

Короткий чек-лист водителя

• Планируйте замедления: снимайте «газ» заранее.

• В городе — высокий уровень рекуперации/one-pedal; на трассе — больше «накат».

• Не держите SOC на 100% перед длинной городской поездкой.

• Прогревайте батарею зимой — через приложение/предпусковую подготовку.

• Пару раз в неделю делайте «очищающие» торможения колодками.

• Следите за давлением в шинах и не закрывайте воздухозаборники охлаждения.

---

Сравнительная таблица

---

• Рекуперация — ключевой инструмент снижения расхода энергии и износа тормозов в городском цикле.

• Эффективность определяется не только технологией, но и стилем вождения: ранняя, плавная рекуперация лучше позднего «жёсткого» торможения.

• На трассе выгода скромна: главный эффект дают аэродинамика и скорость.

• Ограничения по SOC/температуре/сцеплению — нормальная часть работы системы; именно поэтому в машине всегда остаются классические тормоза.

• Для максимальной выгоды сочетайте правильные настройки автомобиля (уровень рекуперации, предподогрев батареи) и привычки водителя.
