Как читать ошибки CAN-шины без автосканера

Содержание
  1. Важное предупреждение о безопасности
  2. Коротко: три пути «без автосканера»
  3. Теория на пальцах: что именно мы читаем
  4. Способ 1. Скрытые режимы приборной панели (blink-коды)
  5. Что это
  6. Где искать
  7. Как считать blink-код
  8. Плюсы/минусы
  9. Способ 2. «Педальные»/кнопочные процедуры (без замыканий пинов)
  10. Что это
  11. Примерный алгоритм (обобщённый)
  12. Что можно увидеть
  13. Плюсы/минусы
  14. Способ 3. DIY-чтение по CAN: ноутбук + USB-to-CAN (без фирменного сканера)
  15. Что понадобится
  16. Подключение к OBD-II
  17. Чтение OBD-II (Mode 03/07/0A) через CAN
  18. Чтение расширенных кодов UDS (если поддерживается)
  19. Как расшифровать DTC из байтов
  20. Плюсы/минусы
  21. Практика: пошаговый план для каждого метода
  22. A) Приборка/скрытое меню
  23. B) «Педальные» процедуры
  24. C) DIY-CAN (USB-to-CAN/Arduino)
  25. Как понять серьёзность ошибки (и можно ли ехать)
  26. Частые ошибки при «самодиагностике без сканера»
  27. Сравнительная таблица методов
  28. Мини-шпаргалка по расшифровке DTC
  29. Как работать с зимними «популярными» кодами
  30. Лайфхаки «без сканера»
  31. Частые вопросы (FAQ)
  32. Сравнительная таблица (короткая сводка по задачам)

Важное предупреждение о безопасности

  • Никогда не замыкайте пины разъёма OBD-II «наугад». Для CAN-авто это прямой путь к повреждению блоков. Используйте только штатные процедуры из руководства по эксплуатации/сервиса для конкретной модели.
  • Работа с разъёмом — при выключенном зажигании (если инструкция не требует иного).
  • Не трогайте жёлтые коннекторы и жгуты SRS/airbag. Пиротехника и преднатяжители — отдельный контур.
  • Любые «педальные»/кнопочные последовательности выполняйте строго по мануалу: у разных марок они отличаются.Как читать ошибки CAN-шины без автосканера

Коротко: три пути «без автосканера»

  1. Скрытые режимы приборки (blink-коды) — автомобиль сам «мигает» кодами ошибок лампами приборной панели или выводит коды на дисплей приборки/магнитолы. Оборудование: ничего. Минусы: не на всех авто, коды часто только основных систем.Как читать ошибки CAN-шины без автосканера
  2. «Педальные» процедуры/сервисные меню — последовательность нажатий педалей/кнопок включает самодиагностику ECU/ABS/TPMS и вывод кодов. Оборудование: ничего. Минусы: строго модель-зависимо, ограниченный перечень DTC.Как читать ошибки CAN-шины без автосканера
  3. DIY-чтение по CAN — не покупая автосканер, используем USB-to-CAN адаптер (CANable/Arduino+MCP2515 и т. п.) и бесплатные утилиты (python-can, SavvyCAN, cantools). Это «самодельный сканер», но без фирменных приборов. Плюсы: универсальнее, можно читать OBD-II Mode 03/07/0A и даже UDS $19. Минусы: нужно понимать базовые протоколы.Как читать ошибки CAN-шины без автосканера

Теория на пальцах: что именно мы читаемКак читать ошибки CAN-шины без автосканера

  • DTC (Diagnostic Trouble Code) — диагностический код неисправности.
  • Формат P/B/C/U:
    • Powertrain — двигатель/трансмиссия,
    • Body — кузов/комфорт,
    • Chassis — шасси/тормоза/рулевое,
    • U — сеть, связь по шинам.
  • OBD-II SAE J1979 (обычно поверх ISO 15765-4 (CAN)):
    • Mode 03 — активные (stored) коды,
    • Mode 07 — «ожидающие/мгновенные» (pending),
    • Mode 0A — «постоянные» (permanent).
  • UDS ISO 14229 (тоже поверх CAN/ISO-TP): служба $19 ReadDTCInformation — расширенные производительные коды, статусы, заморозки и т. д.
  • Адреса в CAN (11-бит): функциональный запрос обычно на 0x7DF, ответы ЭБУ — 0x7E8…0x7EF (двигатель, АКПП и др.).Как читать ошибки CAN-шины без автосканера

Способ 1. Скрытые режимы приборной панели (blink-коды)

Что это

На некоторых автомобилях есть встроенная самодиагностика: при определённой процедуре приборная панель выводит коды на дисплей (например, «DTC: P0420») или мигает лампой Check Engine/ABS специальными сериями вспышек.Как читать ошибки CAN-шины без автосканера

Где искать

  • Руководство пользователя («Self-diagnostics», «Cluster test», «Hidden menu»).
  • Типичные «триггеры»: удержание кнопки ODO/Trip при включении зажигания; быстрое многократное нажатие Start/Stop без запуска; комбинация левый подрулевой + кнопка приборки.Как читать ошибки CAN-шины без автосканера
  • Длинные вспышки = десятки, короткие = единицы.
  • Пример: 4 длинных и 2 коротких → «42». Последовательности идут одна за другой с паузами; запишите всё целиком.Как читать ошибки CAN-шины без автосканера

Плюсы/минусы

  • Плюсы: ноль затрат, быстро.
  • Минусы: не у всех марок; часто только «двигатель»/ABS; иногда коды «внутреннего» формата, требуются таблицы расшифровки.

Совет: снимите короткое видео на телефон — потом спокойно посчитаете вспышки по кадрам.

Способ 2. «Педальные»/кнопочные процедуры (без замыканий пинов)

Что это

Ряд брендов реализует вход в самодиагностику через последовательность действий педалями/кнопками (например, за 5–10 секунд: газ/тормоз/вкл. зажигание/аварийка). После этого ЭБУ показывает коды на дисплее или лампами.Как читать ошибки CAN-шины без автосканера

Примерный алгоритм (обобщённый)

Важно: это лишь пример, точные шаги — в мануале вашей модели!

  1. Машина стоит, зажигание OFF.
  2. В течение заданного времени несколько раз нажмите педаль газа/тормоза (или комбинацию).
  3. Включите зажигание ON (не заводя двигатель).
  4. Ожидайте индикацию кодов на панели/лампе.

Что можно увидеть

  • Ошибки двигателя/АКПП, иногда — ABS/ESP, TPMS.
  • Возможен режим сброса «ожидающих» ошибок после процедуры (осторожно!). Всегда фиксируйте коды до сброса.

Плюсы/минусы

  • Плюсы: без оборудования, иногда более полный вывод, чем blink-коды.
  • Минусы: очень модель-специфично; легко ошибиться в последовательности; иногда доступен лишь ограниченный набор DTC.

Способ 3. DIY-чтение по CAN: ноутбук + USB-to-CAN (без фирменного сканера)Как читать ошибки CAN-шины без автосканера

Это самый универсальный путь без покупного автосканера. Мы собираем «минимальный» комплект:

Что понадобится

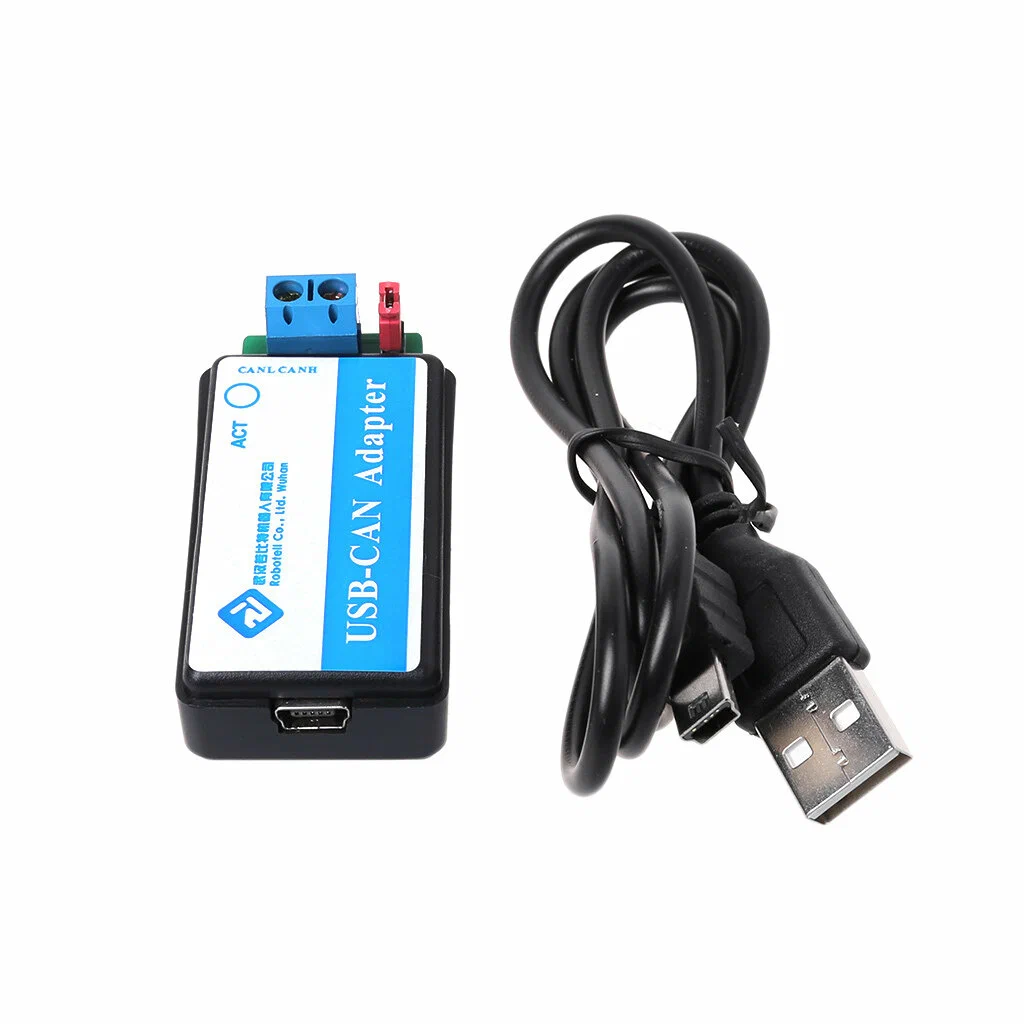

  • USB-to-CAN (например, CANable/CANtact, Peak/Value-уровень или Arduino + MCP2515 с трансивером TJA1050).
  • Ноутбук (Windows/Linux/macOS).
  • ПО:
    • SavvyCAN (GUI для логгинга/инжекта),
    • или связка python-can + python-isotp + cantools (командная строка/скрипты).

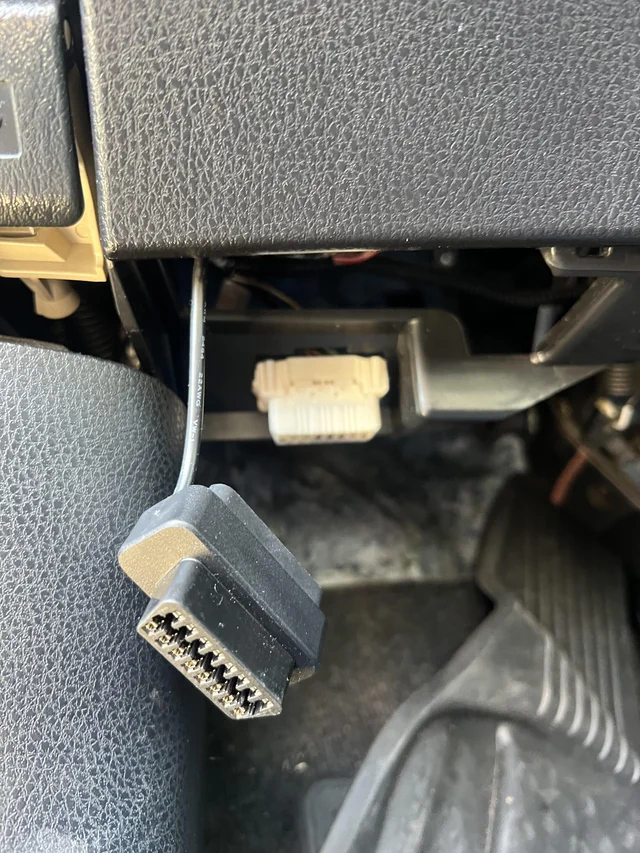

Подключение к OBD-II

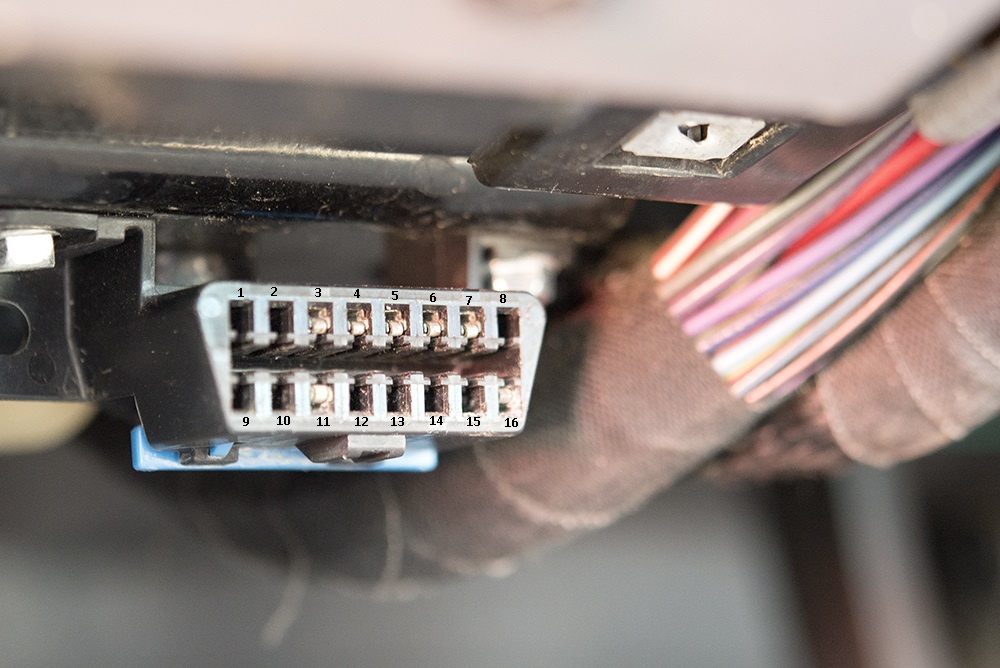

  • Пины: 6 (CAN-H) и 14 (CAN-L); питание 12 В — пин 16 (+), масса — 4/5 (−).
  • Типовая скорость на легковых 500 кбит/с (реже 250 кбит/с на отдельных шинах).
  • Включите зажигание (ON). Убедитесь, что адаптер настроен на верный bitrate.

Чтение OBD-II (Mode 03/07/0A) через CAN

  • Функциональный запрос отправляют на 0x7DF.
  • Пример (Mode 03: «дай активные DTC»):
    ID: 0x7DF  DLC:8  Data: 02 03 00 00 00 00 00 00

    Ответы придут с ID 0x7E8…0x7EF. В первых байтах данных будут префикс/количество и «пары» байтов кода.

  • Mode 07 — ожидающие; Mode 0A — постоянные.

Чтение расширенных кодов UDS $19 (если поддерживается)

  • Тут нужен ISO-TP (пакетирование кадров). Смысл: запрос службе 0x19 «отчёт о DTC по маске статусов».
  • Примерная логика: отправить на адрес ЭБУ (например, двигатель 0x7E0) ISO-TP-запрос $19 $02 $FF и разобрать много-кадровый ответ.
  • Не все блоки отвечают одинаково; адреса/подфункции зависят от производителя.

Как расшифровать DTC из байтов

OBD-коды передаются по 2 байта (иногда 3 с расширением) на один DTC.

  • В первом байте два старших бита задают букву:
    • 00 = P, 01 = C, 10 = B, 11 = U.
  • Следующие два бита — первая цифра (0…3). Остальные биты формируют оставшиеся три цифры.
  • Пример: пришли байты 01 0F. Высчитать: буква C, далее «0», затем «10F» → C010F (далее ищем в справочнике конкретной марки/OBD-таблицах; для некоторых кодов будет P0420, U0100 и т. п.).

Совет: заведите себе простую табличку/скрипт декодирования — скорость работы возрастает в разы.

Плюсы/минусы

  • Плюсы: универсально, можно читать и общие OBD, и UDS-информацию; всё на бесплатном ПО; аппарат дешевле, чем «хороший» сканер.
  • Минусы: нужно разобраться с CAN/ISO-TP; не все производительные коды доступны без сессий безопасности; есть риск неверных команд.

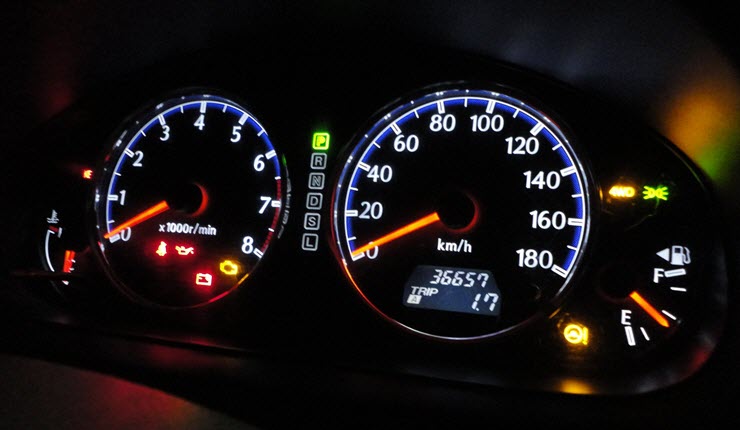

Практика: пошаговый план для каждого методаОбозначение значков на панели приборов

A) Приборка/скрытое меню

  1. Прогуглите именно вашу модель + “cluster test/hidden menu/self-diagnostics” в официальном мануале.
  2. Выполните последовательность (кнопка ODO/Trip, удержание, включение зажигания и т. п.).
  3. Снимите видео, запишите все коды.
  4. Сверьтесь со справочником кодов для вашей модели; не спешите стирать ошибки — сначала устраните причину.

B) «Педальные» процедуры

  1. Найдите точную инструкцию для вашего ECU/ABS/TPMS.
  2. Выполните в нужное окно времени; не перепутайте порядок.
  3. Считайте/запишите коды.
  4. Проверьте, не выполняет ли процедура сброс (иногда это так). Убедитесь, что виновник неисправности найден, и только потом очищайте.

C) DIY-CAN (USB-to-CAN/Arduino)

  1. Подключите адаптер к OBD-II (6/14 — CAN, 16/4 — питание/масса).
  2. Выставьте 500 kbit/s; проверьте, что видите «фоновый трафик» (кадры с ID ~0x0…0x7FF).
  3. Отправьте функциональный запрос Mode 03 на 0x7DF.
  4. Соберите ответы 0x7E8…0x7EF; распакуйте DTC.
  5. При необходимости — отправьте Mode 07/0A.
  6. Для UDS — используйте ISO-TP и $19 (если уверены, что блоки поддерживают).
  7. Сохраните лог (PCAP/CSV) — пригодится для повторного анализа.Как читать ошибки CAN-шины без автосканера

Как понять серьёзность ошибки (и можно ли ехать)

  • P0xxx (Generic Powertrain) — общие коды по двигателю/трансмиссии; изучайте первым делом.
  • U-коды (связь), например U0100 (потеря связи с ECM) — повод проверить питание, массы, предохранители, разъёмы, «земли».
  • B/C-коды — кузов/шасси: часто «комфорт», но сюда же попадают ABS/ESP, датчики колёс — зимой встречается часто.

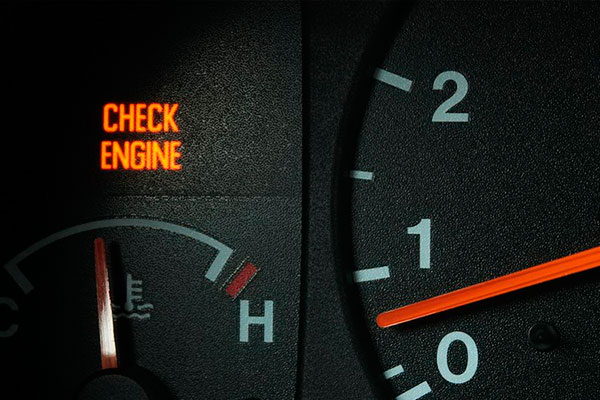

  • Мигающий Check Engine/ESP — признак потенциально опасных условий (пропуски зажигания, проблемы с тормозной системой). Лучше остановиться и диагностировать.

Частые ошибки при «самодиагностике без сканера»

  • Замыкание пинов OBD-II «как на старой модели/видео». Нельзя. Для CAN-авто это условие не работает и опасно.
  • Сброс ошибок до чтения. Потеряете контекст (freeze frame). Сначала считывание, потом ремонт, потом очистка.
  • Игнорирование U-кодов. Проблемы связи часто первопричина «мозаики» из P/B/C-кодов.
  • Неверная скорость CAN. Нет ответов? Проверьте bitrate, питание адаптера и зажигание.
  • Нехватка «земель». Плохой контакт на массе даёт «призраков» по сети.

Сравнительная таблица методов

Метод Оборудование Что увидим Сложность Риски Кому подойдёт
Приборка / blink-коды Ничего Базовые DTC (двигатель/ABS), иногда текст на дисплее Низкая Минимальные Владельцам с поддерживаемыми моделями
«Педальные» процедуры Ничего DTC ключевых блоков (модель-зависимо) Низкая/средняя Ошибка в последовательности Тем, у кого есть официальная инструкция
DIY USB-to-CAN USB-CAN/Arduino + ноутбук OBD Mode 03/07/0A, иногда UDS $19 Средняя/высокая Неверные команды, конфиг Тем, кто готов разобраться в CAN/ISO-TP

Мини-шпаргалка по расшифровке DTC

  • Формат: Буква + цифра1 + цифра2 + цифра3 + цифра4 (например, P0420, U0100, C0035).
  • Буква (по двум старшим битам): 00=P, 01=C, 10=B, 11=U.
  • Первая цифра: 0/1/2/3 — стандартизованный/производительный диапазон.
  • Дальше — конкретика датчика/цепи/функции.
  • Ищите расшифровку для вашей марки: один и тот же код может иметь нюансы в описании и диагностике.

Как работать с зимними «популярными» кодами

  • ABS/ESP (C-коды): зимой страдают датчики колёс, проводка в арках, «козырьки» на магнитных кольцах ступиц. Проверяйте грязь/наледь, разводку и разъёмы.
  • EVAP/топливные (P04xx): зимой из-за перепадов могут «подвисать» клапаны; не спешите менять — проверьте шланги, разъёмы.
  • Связь (U0100/U0121): массовая коррозия в «землях», слабый АКБ, окислы на предохранителях/реле. Сначала питание и массы, затем шина.

Лайфхаки «без сканера»Разряженный аккумулятор

  • Перед процедурами зарядите АКБ — просадка напряжения меняет поведение блоков.
  • Делайте фото/видео индикации — удобно «пересчитать» коды и не спорить с памятью.
  • Ведите журнал диагностики: дата, температура, коды, что делали — пригодится и вам, и сервису.
  • После мойки зимой просушите разъёмы в арках/бамперах: много «случайных» ABS/U-кодов исчезает.

Частые вопросы (FAQ)

1) Реально ли обойтись без любого сканера?
Да, если вашей модели доступны blink-коды/педальные режимы. Но их возможности ограничены: для глубокого анализа удобнее даже простой DIY-CAN с ноутбуком.

2) Можно ли «коротнуть» пины на OBD-II, чтобы лампа мигала кодами?
Для CAN-авто — нельзя. Это относится к старым системам (до OBD-II/CAN) и лишь в точном соответствии мануалу. На современных машинах — только штатные процедуры.

3) Что выбрать: DIY-CAN или дешёвый ELM-адаптер?
Вы просили «без автосканера», поэтому DIY-CAN — компромисс: без фирменного сканера, но с доступом к стандартным режимам. Он гибче и прозрачнее для обучения.

4) Почему по Mode 03/07 нет ответов?
Проверьте bitrate 500 kbit/s, зажигание ON, корректный функциональный запрос на 0x7DF, питание адаптера. Возможно, блок «спит» — разбудите (коротко прокрутите стартером/включите зажигание повторно).

5) UDS $19 не отвечает — сломано?
Не обязательно. Некоторые блоки требуют сеанс диагностики или безопасности (security access). Для базовой работы хватит Mode 03/07/0A.

6) Можно ли стирать ошибки «без сканера»?
Иногда да (отдельные «педальные» процедуры). Но не рекомендуется стирать, пока не устранена причина: уйдут подсказки (freeze frame), а код вернётся.

7) Насколько безопасен USB-to-CAN?
Если ограничиться чтением OBD-режимов и не шлёте производительные команды — безопасен. Всегда делайте лог, чтобы видеть, что отправили.

8) Почему у меня «та же модель», а коды не выводятся?
Разные рынки/годы/прошивки. Смотрите VIN-специфичный мануал и версии блоков.

9) Можно ли по CAN «увидеть всё-всё»?
Нет. Часть кодов и данных закрыта производителем или требует авторизации. Но стандартные OBD-коды по силовому агрегату и многое по U-ошибкам доступны.

10) Что делать, если коды плавающие?
Проверяйте массы, АКБ, предохранители, состояние разъёмов после дождя/мойки/морозов. Плавающие U-коды почти всегда про питание/контакты.

Читать ошибки по CAN без фирменного автосканера реально — вопрос выбора метода под вашу задачу и автомобиль:

  • Если есть скрытая самодиагностика приборки/«педальные» процедуры — начните с них: это быстро и бесплатно.
  • Если нужен универсальный подход и вы не против чуть-чуть «вникнуть» — соберите DIY-CAN: USB-to-CAN или Arduino+MCP2515, дальше — стандартные запросы Mode 03/07/0A и (по возможности) UDS $19.
  • Всегда соблюдайте электробезопасность и не «колдуйте» с пинами OBD-II наугад. Правильные коды + логика проверки (питание/массы/разъёмы) решают 80% проблем быстрее, чем слепая замена датчиков.

Сравнительная таблица (короткая сводка по задачам)

Задача Быстрый старт Наиболее информативно «Совсем без железа»
Понять, почему горит Check Engine Приборка/blink-коды DIY-CAN (Mode 03) Да
Посмотреть «ожидающие» неисправности Иногда (зависит от модели) DIY-CAN (Mode 07) Иногда
Проверить «постоянные» коды после ремонта Редко DIY-CAN (Mode 0A) Редко
Глубокие производительные DTC (ABS/ESP/BCM) Иногда DIY-CAN (UDS $19) Иногда
Минимизировать риски для авто Да Да (если только чтение) Да
