Почему «турбина» стала символом скорости и эффективности
Турбина — это не только «свист» под капотом и реактивные самолёты в небе. Это целая инженерная идеология, где энергия потока (газов, пара или воздуха) превращается в механическую работу. В XX–XXI веках турбины одновременно решали две противоречивые задачи: максимальная удельная мощность (авиация, автоспорт) и экономичность (серийные автомобили, энергетика). Путь от высотных поршневых самолётов и первых реактивных двигателей до массовых турбомоторов в гражданских авто — это цепочка технологических компромиссов, материаловедческих прорывов и новых систем управления.
До реактивной эры: турбонаддув на поршневых авиационных двигателях
Задолго до «реактивов» инженеры столкнулись с проблемой: на большой высоте воздух разрежён, мощность падает. Решения:

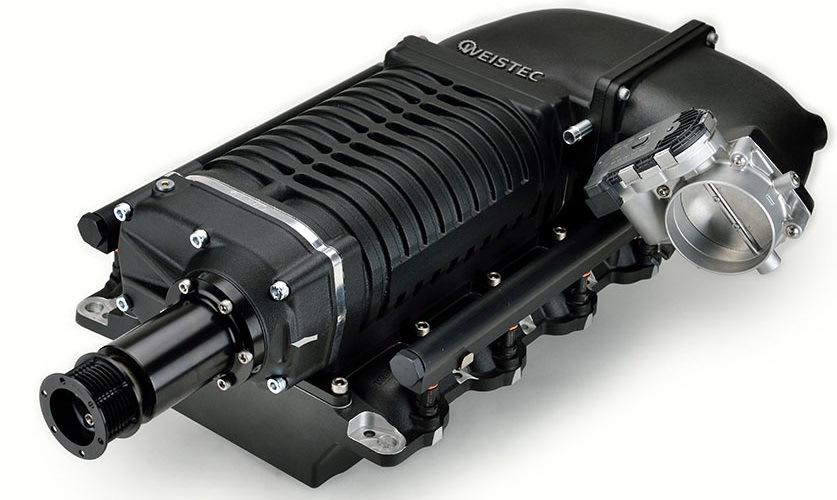

- Механический нагнетатель (компрессор, приводимый коленвалом) — давал прирост, но «съедал» часть мощности.
- Турбосуперчарджер (по сути — турбокомпрессор): турбина вращается потоком отработавших газов и крутит компрессор, надувая воздух во впуск. В отличие от механического нагнетателя, он почти не забирает мощность у коленвала.
К началу 1940-х турбонаддувы на высотных самолётах стали нормой: тяжёлые бомбардировщики и истребители большой дальности получили стабильную мощность на высоте, возможность летать быстрее и выше. Появились многоступенчатые схемы, интеркулеры, сложные регуляторы давления и температур.
Рождение газотурбинной авиации: от идей к серии

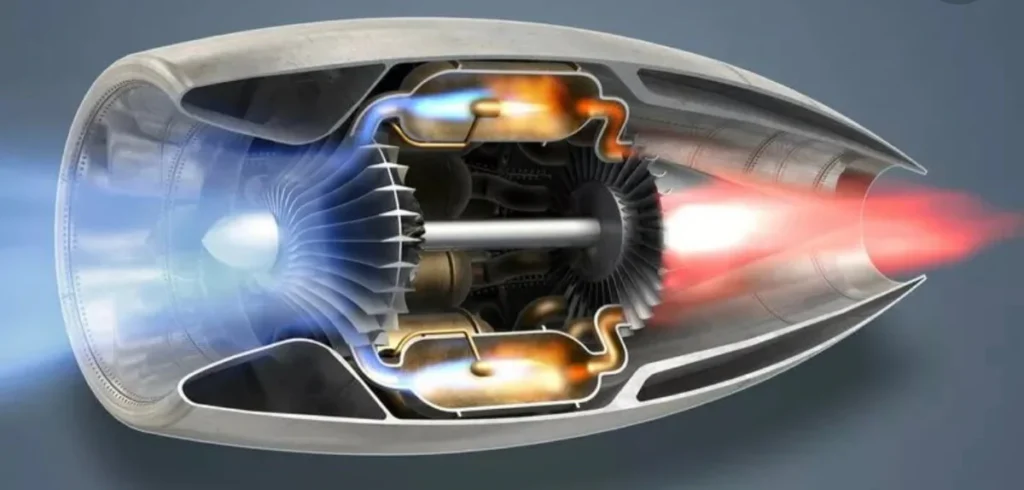

В 1930-е появляются реактивные газотурбинные двигатели (GTE): вместо поршней — компрессор, камера сгорания и турбина, которые образуют непрерывный цикл сгорания и отбора энергии. Два ключевых вектора:
- Турбореактивные (турбореактивные/турбовентиляторные) — тяга создаётся массой воздуха, ускоряемой соплом (вентилятором в случае турбовентиляторов).
- Турбовинтовые/турбовальные — турбина отдаёт мощность валу (винт, редуктор; в вертолётах — несущий винт).
Прорыв обеспечили:
- Высокотемпературные сплавы (никелевые суперсплавы, кобальт), охлаждаемые направляющими и лопатками.

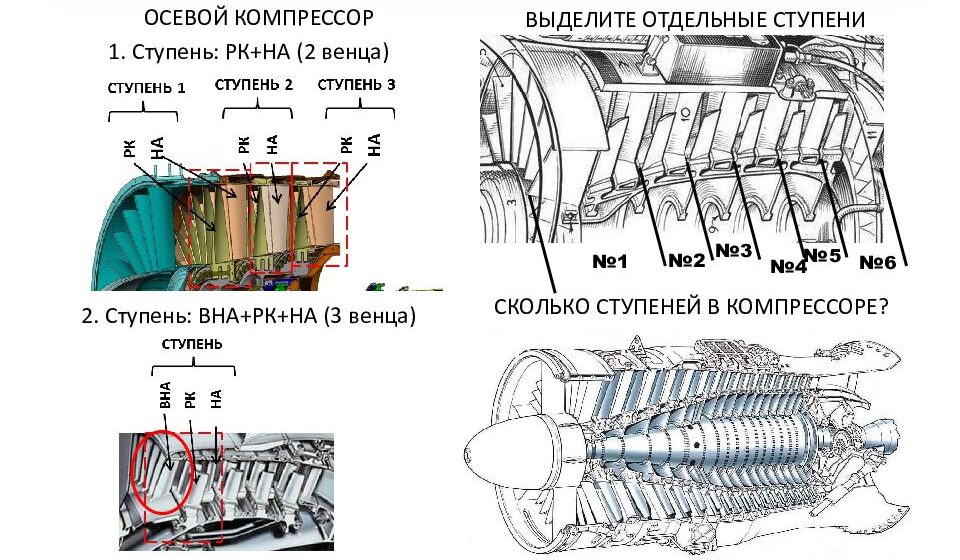

- Аэродинамика ступеней: профилирование лопаток компрессора/турбины, увеличение степеней сжатия, появление двухконтурных схем.
- Автоматизация: регуляторы топлива, система запуска/раскрутки, противообледенение, управление геометрией сопел/лопаток.
Уже к 1950-м реактивная авиация стала стандартом для военных, а затем и гражданских лайнеров (турбовинтовые — на ближних линиях, турбовентиляторные — на средних и дальних).
От неба к шоссе: как турбо пришло в автомобили
Дизели — первые бенефициары
Дизельные грузовые и судовые двигатели раньше всех «подружились» с турбонаддувом: высокие степени сжатия и низкие температуры выхлопа в сравнении с бензиновыми облегчили задачу. Турбо дало:
- рост крутящего момента на «низах»,
- экономичность (больше энергии извлекается из топлива),
- возможность уменьшать рабочий объём при сохранении тяги.
Бензиновые турбо: от экспериментов к массовости
В легковых авто первые серийные бензиновые турбоверсии появились в начале 1960-х, но массовыми стали гораздо позже — лишь к концу 1970-х и особенно в 1980-х и 2000-х. Сдерживали развитие:
- Материалы и тепловой режим (высокие температуры бензинового выхлопа),
- Точная дозировка топлива/зажигания (карбюраторы и ранние инжекторы плохо справлялись),
- Турболаг и сложность управления детонацией.
Переход к электронному впрыску, охлаждению наддувочного воздуха (интеркулер), кованым поршням/шатунам, точным датчикам детонации и адаптивным картам ЭБУ снял барьеры.
Три больших волны «турбо» в гражданских авто
- Волна 1970-х — начало 1980-х: после нефтяных кризисов и появления спортивных омологаций турбо стало символом «технологичности». Европа увидела первые «иконы» (спортивные купе, хот-хэтчи), параллельно развивались турбодизели в бизнес-седанах и такси.
- Волна 1990-х: зрелые системы управления, подшипники качения в турбокомпрессорах, высококачественные интеркулеры, секвенциальные и biturbo-архитектуры для лучшего отклика.
- Волна 2000-х—2020-х: даунсайзинг (меньший объём — та же мощность), прямой впрыск, twin-scroll и VGT/VTG для бензина и дизеля, 48-вольтовые e-турбины и мягкие гибриды для борьбы с лагом и выбросами.

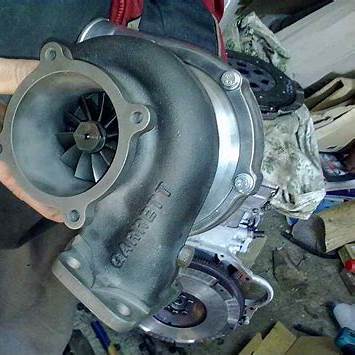

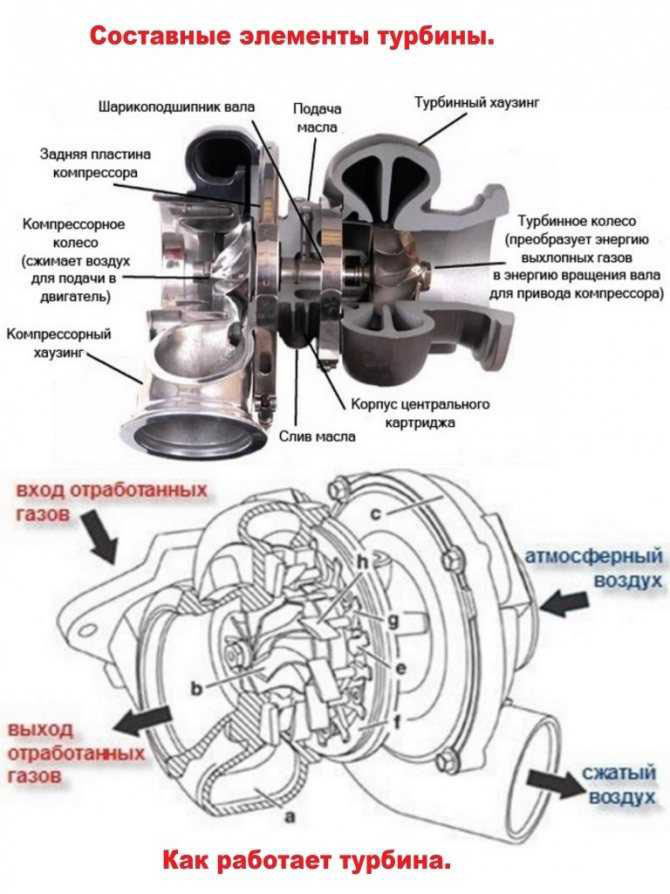

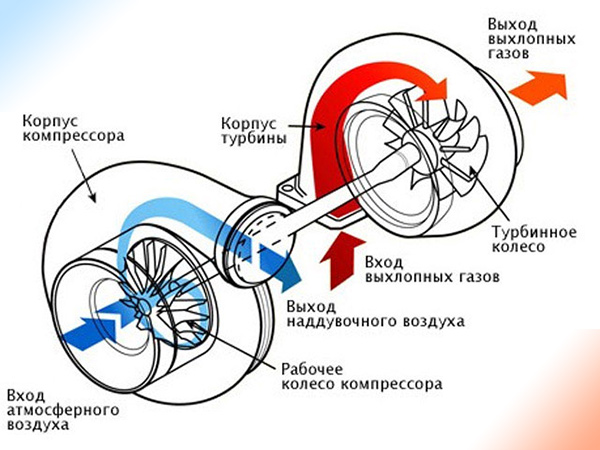

Как работает турбокомпрессор в автомобиле (простыми словами)
- Турбина отбирает энергию у горячих выхлопных газов.
- На одном валу с ней сидит компрессор, нагнетающий воздух во впуск.
- Более плотный воздух + корректная подача топлива = больше мощности из того же объёма.
- Чтобы не «перекрутить» мотор и не перегреть впуск, применяют: вэйстгейт (клапан сброса), интеркулер, ЭБУ-карты зажигания/впрыска, лямбда-управление, датчики детонации.
Ключевые проблемы и решения:
- Турболаг → twin-scroll, малые роторы, шариковые подшипники, секвенциальные схемы, VGT/VTG, преднагнетатели, анти-лаг в спорте.
- Тепло → интеркулер (воздух-воздух/воздух-вода), жаростойкие сплавы (Inconel), водяное охлаждение корпуса CHRA.
- Детонация → прямой впрыск, богатые смеси на пике, охлаждение впуска, изменяемая геометрия, EGR и фазовращатели.
Эволюция конструкций автомобильных турбо: от однотрубного к «умным» решениям
- Single-scroll: классика; простота, доступность. Минус — больший лаг.
- Twin-scroll: разделение выпускных пульсаций для лучшей продувки крыльчатки → выше отклик и КПД на «низах».
- Параллельный biturbo: два одинаковых турбо на каждые «свои» ряды цилиндров (часто V-двигатели) — стабильный отклик, высокий пик мощности.

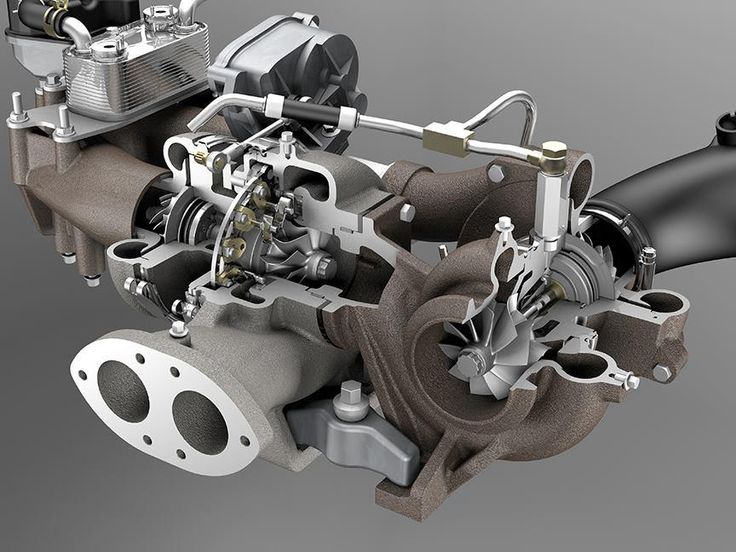

- Секвенциальный: малый турбокомпрессор для «низов», большой — для «верхов»; либо поочерёдное включение ступеней.

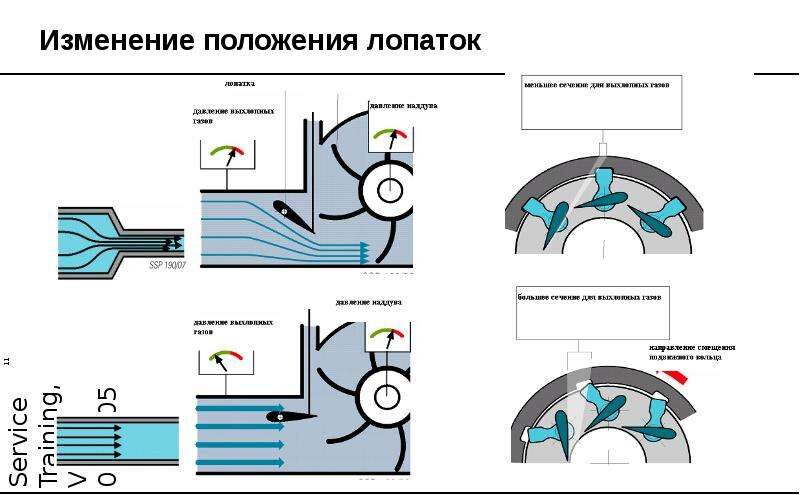

- VGT/VTG (турбины с изменяемой геометрией): направляющие лопатки меняют поток на колесе турбины → один «умный» турбо работает как малый и как большой. Широко в дизеле; в бензине — позже из-за температур, но с развитием материалов стал возможен и там.
- Электрический наддув (e-turbo/e-booster): электромотор на валу или отдельный компрессор убирает лаг до раскрутки турбины, помогает в переходных режимах; требует 48 В и мощной системы охлаждения.
Материалы и подшипники: скрытые герои турбоэры
- Сплавы: жаропрочные никелевые (Inconel), монокристаллические лопатки в авиации; в автопроме — литые жаропрочные колёса, всё чаще порошковая металлургия, керамические турбинные колёса (низкая инерция) в ряде японских решений.
- Опоры ротора: от втулок скольжения к шариковым/роликовым подшипникам → меньше трение, быстрее раскрутка, выше ресурс при правильном охлаждении/смазке.
- Покрытия: термобарьерные, DLC на валах/толкателях, антикор для горячих частей выхлопа.
Турбина в спорте: лаборатория, которая стала серией
Автоспорт сыграл роль ускорителя: анти-лаг в ралли (поддержание оборотов турбины в сбросе газа), экстремальные удельные мощности в «формулах», сложные секвенциальные схемы и водяной впрыск. То, что начиналось как «только для трека», позже приходило в серию в смягчённом виде: прямой впрыск, датчики детонации, точные MAP/MAF-сенсоры, безопасные алгоритмы наддува и температур.
Сравнительная таблица: автомобильные схемы турбонаддува
| Схема | Принцип | Плюсы | Минусы | Где встречается | Характер отклика |
|---|---|---|---|---|---|
| Single-scroll | Обычная «одноколлекторная» турбина | Простота, цена, компактность | Выше лаг, чувствительна к перекрёстным пульсациям | Бюджетные и средние турбо | Средний, ощутим на «низах» |
| Twin-scroll | Разделение выпускных пульсаций на 2 канала | Лучший «низ», выше КПД, равномернее крутящий момент | Сложнее коллектор/корпус | Массовые бензин/дизель, хот-хэтчи | Быстрый, предсказуемый |
| Параллельный biturbo | Два одинаковых турбо (по банкам) | Высокий пик, масштабируемость | Стоимость, упаковка | V6/V8, спорт и премиум | Быстрый, «ровная полка» |
| Секвенциальный | Малый + большой, поочерёдно/совместно | Почти нет лага + мощный «верх» | Сложность управления, цена | Спортверсии, GT-купе | Очень быстрый, «двухэтажная» тяга |
| VGT/VTG | Изменяемая геометрия турбины | Широкий диапазон эффективности одной турбины | Термонагруженность в бензине, цена | Дизель массово; в бензине — выборочно | Очень быстрый, эластичный |
| e-turbo / e-booster | Электромотор помогает/заменяет надув | Минимальный лаг, гибкость с гибридами | Требует 48 В, сложная система | Современные гибриды, премиум | Почти мгновенный |
Авиация vs авто: разные задачи — общие принципы
- Авиация: цель — тяга/удельная мощность при минимальном удельном расходе топлива; колоссальные температуры (турбина за компрессором), сложные системы охлаждения лопаток, многоступенчатые осевые компрессоры, двухконтурность в лайнерах для снижения шума и расхода.
- Авто: цель — момент и экономичность при частых переходных режимах; ограниченные габариты и стоимость; температурная стойкость бензина — главный вызов; интеграция с каталитикой/сажевыми фильтрами, управление выбросами (NOx, CO₂, PN).
Турбо в повседневности: даунсайзинг, нормы и гибриды
Евро-нормы и WLTP фактически «узаконили» турбо как стандарт для бензина и дизеля. Малолитражные турбо-ДВС (0,9–1,5 л) вытеснили атмосферники C-класса: такая архитектура позволяет:
- держать высокий крутящий момент с 1500–1800 об/мин,
- ехать «на низких оборотах» и экономить топливо,
- проходить нормы по CO₂ за счёт снижения рабочего объёма.
Следующий шаг — гибридизация: 48-вольтовые mild-hybrid с e-booster или полноценные PHEV, где электрический момент перекрывает лаг, а турбо «добирает» верх. В перспективе — e-fuel/синтетика и H₂-ДВС с турбонаддувом: те же принципы газодинамики, новые требования к материалам и управлению температурой.
Практика: как «читать» турбо в спецификациях и не попасть впросак
- Смотрите на карту компрессора (если доступна): диапазон эффективности, «острова» КПД.
- Ищите упоминания twin-scroll/VGT — меньше лаг при городской езде.
- Важны термоменеджмент и масло: водяное охлаждение CHRA, качественные масла с правильной зольностью, интервалы замены по факту (а не «до 30 тыс. км»).
- Критично — интеркулер: положение, схема (воздух-воздух обычно проще и надёжнее, воздух-вода — компактнее и стабильнее при жаре).
- Для тюнинга: датчики детонации, широкополосная лямбда, EGT (температура выхлопа) — ваш «щит» от расплавленной крыльчатки.
15 ключевых вех истории турбин (краткая шкала)
- Высотные поршневые авиационные двигатели с турбосуперчарджерами — стабильная мощность на высоте.
- Первые работоспособные газотурбинные схемы для реактивной тяги — революция в авиации.
- Массовая реактивизация военной авиации 1940–1950-х, затем гражданской.
- Переход к турбовентиляторным моторам (двухконтурность) — тише и экономичнее.
- Турбонаддув укореняется в дизеле (сначала грузовики/суда, затем легковые).
- Появление серийных бензиновых турбо в 1960-х — имиджевые пилоты.
- Турбо-иконы 1970-х — от спорткупе до седанов; интеркулер становится стандартом.
- Рождение twin-scroll и первых сложных biturbo/секвенциальных схем.
- Подшипники качения в турбинах — скачок отклика и ресурса.
- Управление ЭБУ с детонационными картами — наддув становится «умным».
- VGT/VTG массово в дизеле, выборочно в бензине благодаря жаропрочным материалам.
- Даунсайзинг 2000-х — малые объёмы, высокий момент «снизу».
- W/LTP-нормы → грамотный термоменеджмент и «чистые» карты наддува.
- 48-вольтовые e-booster/e-turbo, интеграция с mild-hybrid.
- Эксперименты с синтетическим топливом и водородом + турбонаддув.
FAQ
Турбина и компрессор — это одно и то же?
Нет. Турбина отбирает энергию у потока (например, выхлопа), компрессор нагнетает воздух. В турбокомпрессоре двигатель крутит компрессор.
Почему турбо любят дизели?
У дизелей ниже температура выхлопа и выше базовая степень сжатия — проще термоменеджмент и меньше риск детонации. Турбо там даёт огромный момент «снизу» и экономичность.
Что такое турболаг и как с ним борются?
Задержка между нажатием газа и ростом наддува из-за инерции ротора и газодинамики. Лечат twin-scroll, меньшими роторами, шариковыми подшипниками, секвенциальными схемами, VGT/VTG и электроусилением (e-booster).
Вреден ли турбо для ресурса?
Нагрузка выше, но при правильном масле, охлаждении и калибровках ресурс современного турбомотора сравним с атмосферным. Вредят перегрев, «чипы без датчиков», редкая замена масла.
Зачем интеркулер?
Сжатый воздух горячий и менее плотный. Интеркулер охлаждает его → больше кислорода и ниже риск детонации → стабильная мощность.
Почему в бензиновых моторах VGT встретился позже?
Из-за экстремальных температур. Потребовались жаропрочные материалы, точный термоменеджмент и алгоритмы. Сейчас такие решения существуют, но дороже и сложнее.
Можно ли «просто надуть» атмосферник?
Без форсажа по механике — риск. Нужны кованые поршни/шатуны, другие степени сжатия, форсунки, помпа, интеркулер, новая карта ЭБУ и контроль температур/детонации.
Электротурбина заменит обычную?
Чаще это добавка (e-booster или мотор на валу), убирающая лаг. В паре с гибридом даёт лучший профиль отклика и расхода, но не отменяет «горячую» турбину.
Одна физика — разные миры
От высотных поршневых самолётов до семейных кроссоверов — турбины доказали универсальность. В авиации они подарили непрерывный цикл и высокий удельный импульс, в автомобилях — момент и эффективность при скромном рабочем объёме. Дальше — больше: умный наддув, электрическая помощь и новые топлива откроют следующие главы, где «турбина» останется ключевым инструментом инженеров.
Приложение: краткая таблица по типам авиационных ГТД (для контекста)
| Тип | Что крутит турбина | Где тяга | Плюсы | Минусы |
|---|---|---|---|---|
| Турбореактивный | Компрессор и сопло (чистая струя) | Реактивная струя | Высокие скорости, простота схемы | Шум, расход на дозвуке |
| Турбовентиляторный (двухконтурный) | Вентилятор + компрессор | Вентилятор и струя | Экономичность, тише | Сложнее конструкция |
| Турбовинтовой | Винт через редуктор | Винт | Эффективен на дозвуке, взлёты/посадки | Ограничение по скорости |
| Турбовальный | Вал (винт вертолёта/генератор) | Внешний механизм | Компактность, удельная мощность | Требует редуктора/системы передачи |
