Зеркала создают сопротивление, шум и слепые зоны. Камерно-мониторные системы (CMS) уже частично заменяют их: камеры снаружи, дисплеи внутри. Следующий шаг — проецировать «картинку заднего вида» не на отдельные экраны, а прямо в поле зрения водителя на лобовое стекло или прозрачные волноводные панели с помощью голографии. Так взгляд остаётся на дороге, а подсказки и «видео-зеркала» накладываются поверх реального мира.
На практике рынок движется по трём траекториям:
- Классические зеркала — базовый стандарт.
- CMS (камеры + экраны) — уже разрешены в ЕС/Японии и массово применяются в отдельных моделях легковых и особенно грузовых авто. (UNECE)

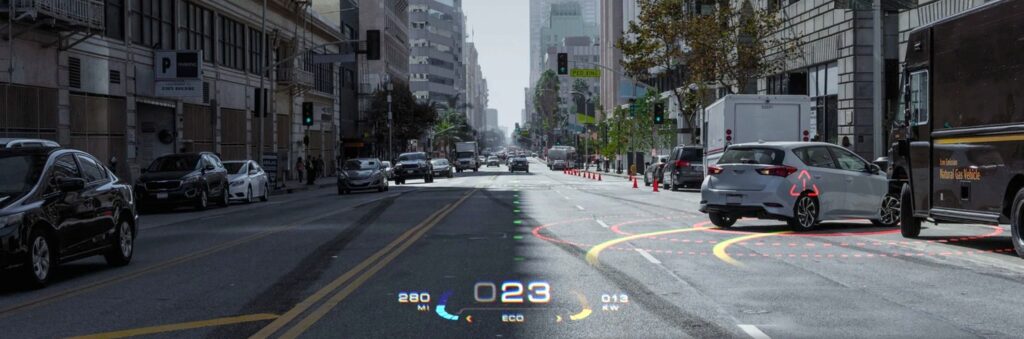

- Голографические HUD/AR-HUD — активная разработка; ряд компаний (WayRay, Envisics, Continental и др.) показывают промышленно ориентированные решения, которые теоретически могут выводить и «зеркальные» виды. (WayRay)
- Как это работает
- Классические зеркала
- CMS (Camera-Monitor System)
- Голографические проекции (AR-HUD, «голографическое лобовое»)
- Нормативка и статус по рынкам
- Примеры и уроки внедрений
- Плюсы и минусы: прагматичный взгляд
- Что даёт CMS и голография
- Риски и ограничения
- Где технологии «выстрелят» в первую очередь
- Сравнительная таблица: зеркала vs CMS vs голография
- Практика внедрения: на что смотреть производителю/интегратору
- Перспективы: когда «полностью без зеркал» и с голографией?
- Чек-лист для автопарка/инжиниринга
- FAQ
Как это работает
Классические зеркала
Выпуклая/плоская оптика отражает реальный свет — без задержек и электроники. Минусы: аэродинамический «балласт», шум, загрязнение, слепые зоны, ограниченная информативность ночью и в дождь.

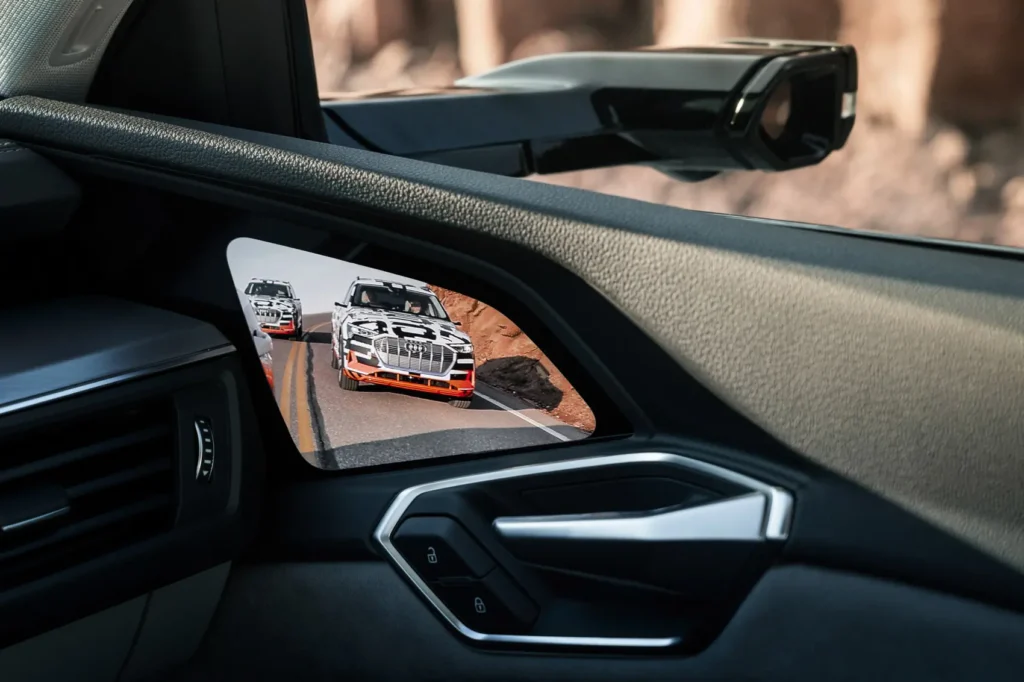

CMS (Camera-Monitor System)
- Камеры в корпусах-«плавниках» на дверях/стойках снимают пространство сзади/сбоку.
- Электроника обрабатывает, стабилизирует, повышает динамический диапазон, подсвечивает опасности.
- Дисплеи внутри салона показывают изображение (часто — у оснований стоек A).
CMS описаны и допущены Правилом №46 ЕЭК ООН; ряд производителей уже выпускают серийные модели с заменой наружных зеркал на CMS (на отдельных рынках). (UNECE)
Серийные примеры:

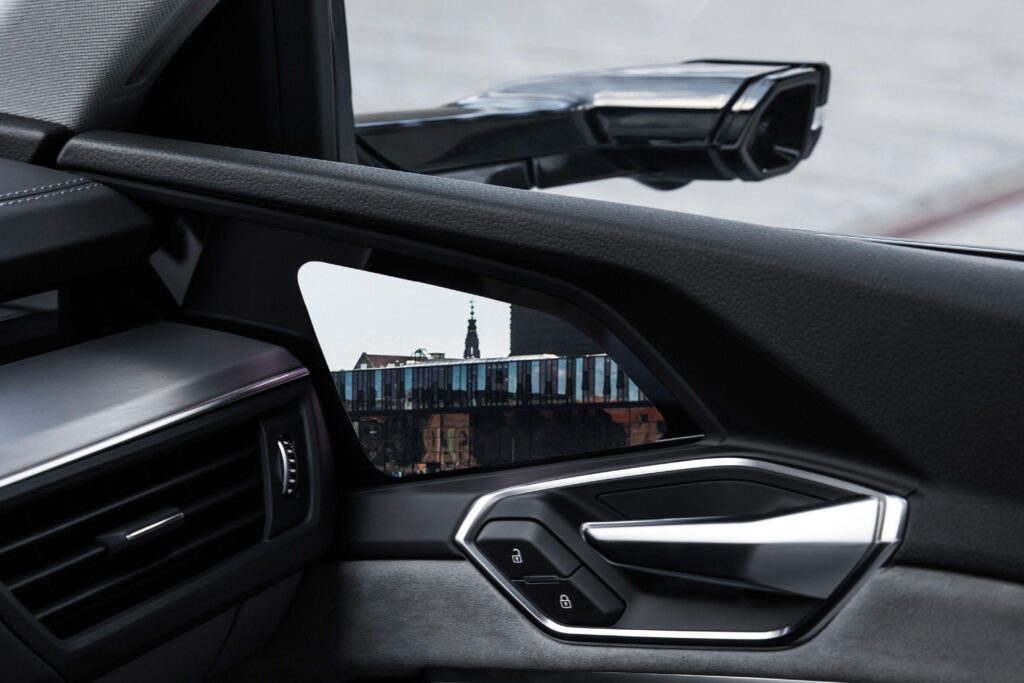

- Audi e-tron с виртуальными наружными зеркалами (OLED-дисплеи в дверях) для Европы. (Audi Ireland)
- Lexus ES с цифровыми боковыми мониторами (сначала Япония, позже — Европа). (トヨタ自動車株式会社 公式企業サイト)
- Honda e — боковые камеры в базе в Европе. (Motor1.com)

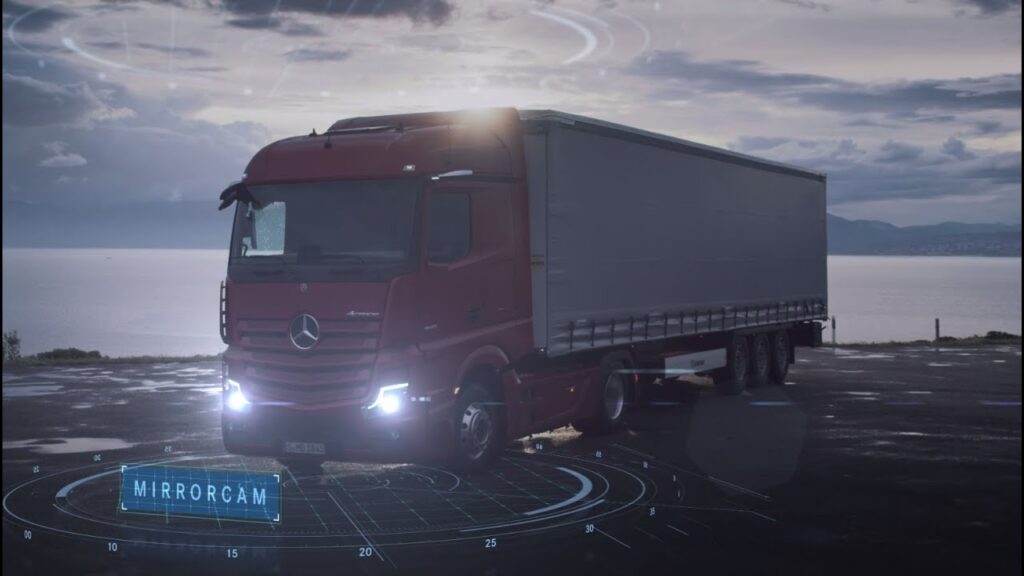

- Mercedes-Benz Actros (MirrorCam) — грузовики без наружных зеркал, с камерами и 15″ дисплеями. (DIE WELT)
- Stoneridge MirrorEye — в США для коммерческих грузовиков действует продлённое исключение FMCSA, позволяющее эксплуатировать без традиционных зеркал при установленной системе. (Federal Register)
В США для легковых автомобилей регулятор пока собирает дополнительные данные: NHTSA ведёт исследования по сопоставлению безопасности CMS и зеркал в рамках FMVSS №111. (Federal Register)

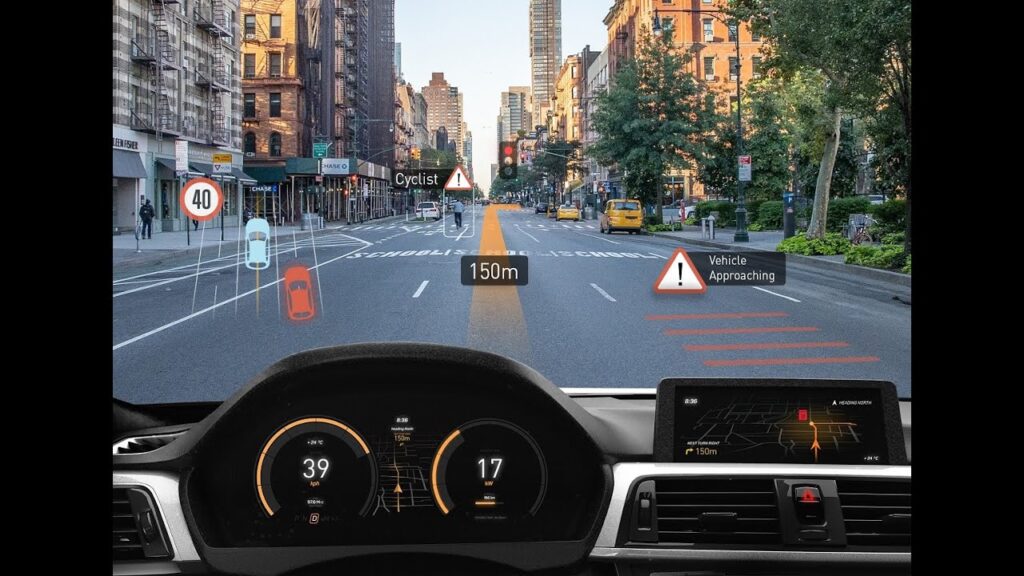

Голографические проекции (AR-HUD, «голографическое лобовое»)
Это не просто «надпись-скорость на стекле». Современные волноводные и голографические HUD-системы способны формировать виртуальные изображения на разных расстояниях (многоплановая глубина), с широкой зоной обзора. В теории сюда можно «вывести» и изображение от боковых/задних камер — в правильном месте в поле зрения водителя, рядом с источником опасности. Так взгляд меньше уходит с дороги, а когнитивная нагрузка снижается. Этим направлением занимаются WayRay, Envisics и др. (голографические волноводы, True AR). (WayRay)
Технически цепочка такова: камеры → ECU (обработка) → голографический проектор → волновод/стекло с HOE (holographic optical element) → «картинка» в лобовом стекле на заданной дистанции фокусировки. (sid.onlinelibrary.wiley.com)
Нормативка и статус по рынкам
- Европа / страны, применяющие Правило ЕЭК ООН №46. Камерные системы официально легализованы (при соблюдении классов/полей зрения, требований к дисплеям, задержке, качеству, устойчивости и т.д.). Потому Audi, Honda, Mercedes-Benz и др. смогли вывести такие решения на рынок. (UNECE)
- Япония. Первым массовым внедрением стали цифровые боковые мониторы Lexus ES (2018). (トヨタ自動車株式会社 公式企業サイト)
- США. Для коммерческих грузовиков MirrorEye получил многолетнее продление исключения от FMCSA (можно ездить без традиционных зеркал при наличии сертифицированной CMS). Для легковушек NHTSA продолжает исследования и сбор данных; регуляторное разрешение как «альтернатива» зеркалам в FMVSS №111 пока в проработке. (Federal Register)
Примеры и уроки внедрений

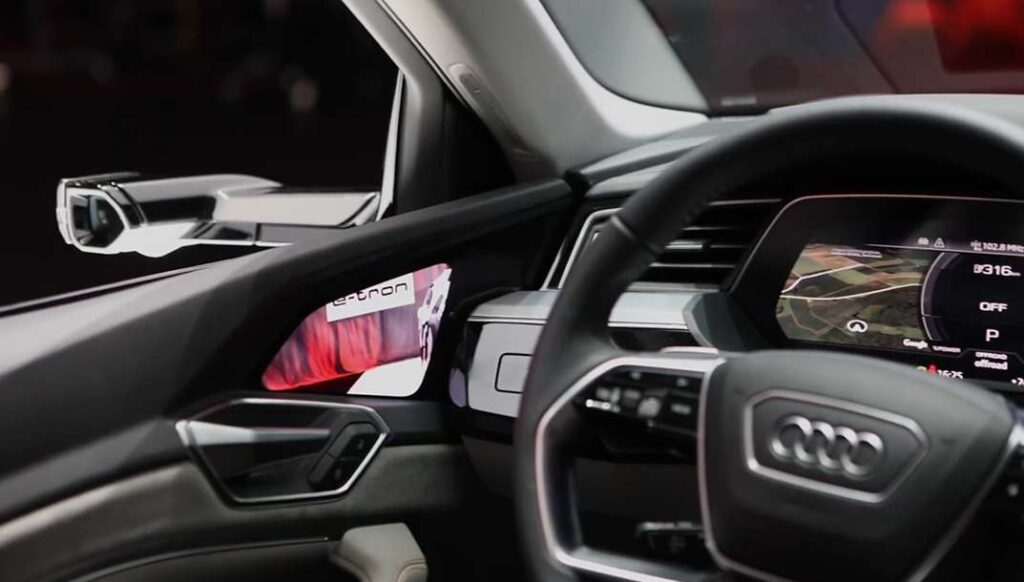

- Audi e-tron Virtual Mirrors: выигрыш по аэродинамике/шуму, улучшение ночного видения за счёт HDR-сенсоров, но требуются привычка и настройка «картинок». (Audi Ireland)

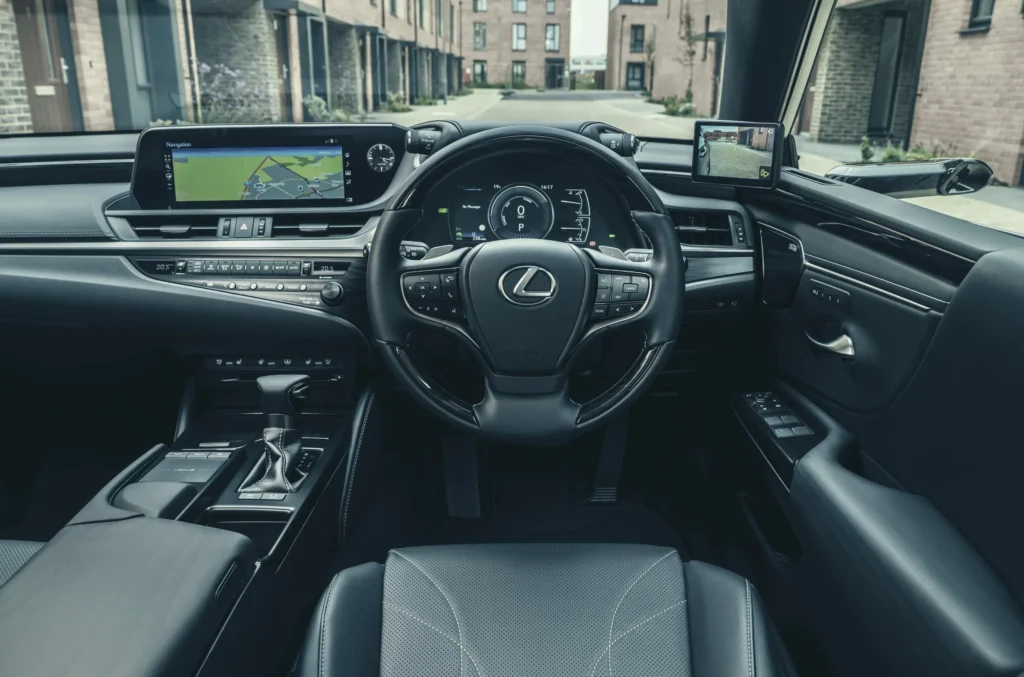

- Lexus ES Digital Side-View: компактные камеры со щитками от дождя, 5-дюймовые дисплеи у оснований стоек; в Европе доступны с 2020 г. (トヨタ自動車株式会社 公式企業サイト)
- Honda e: «боковые камеры по умолчанию» — хороший кейс эргономики с широкой панелью дисплеев. (hondanews.eu)
- Mercedes-Benz Actros MirrorCam: большой коммерческий эффект — экономия топлива, видимость при манёврах и в слепых зонах, меньше повреждений от сноса зеркал. (DIE WELT)

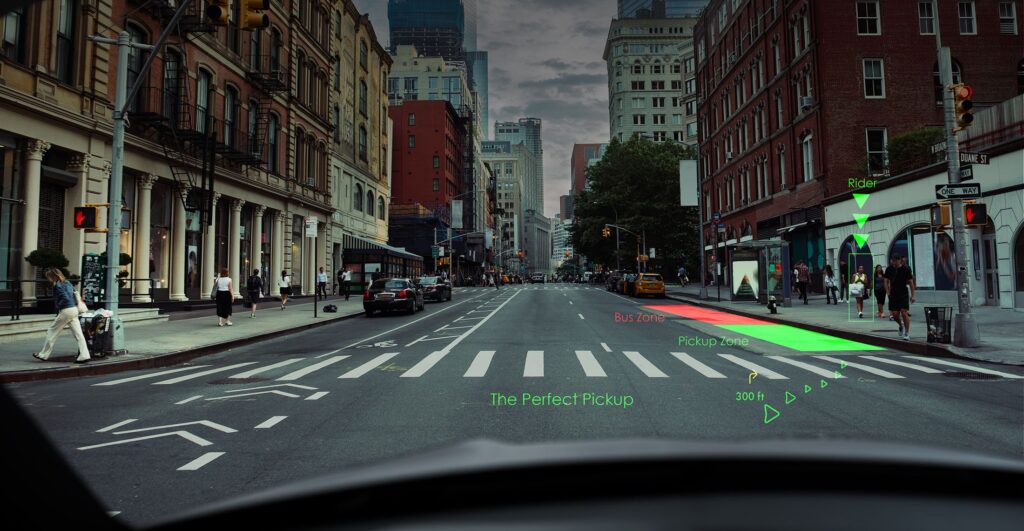

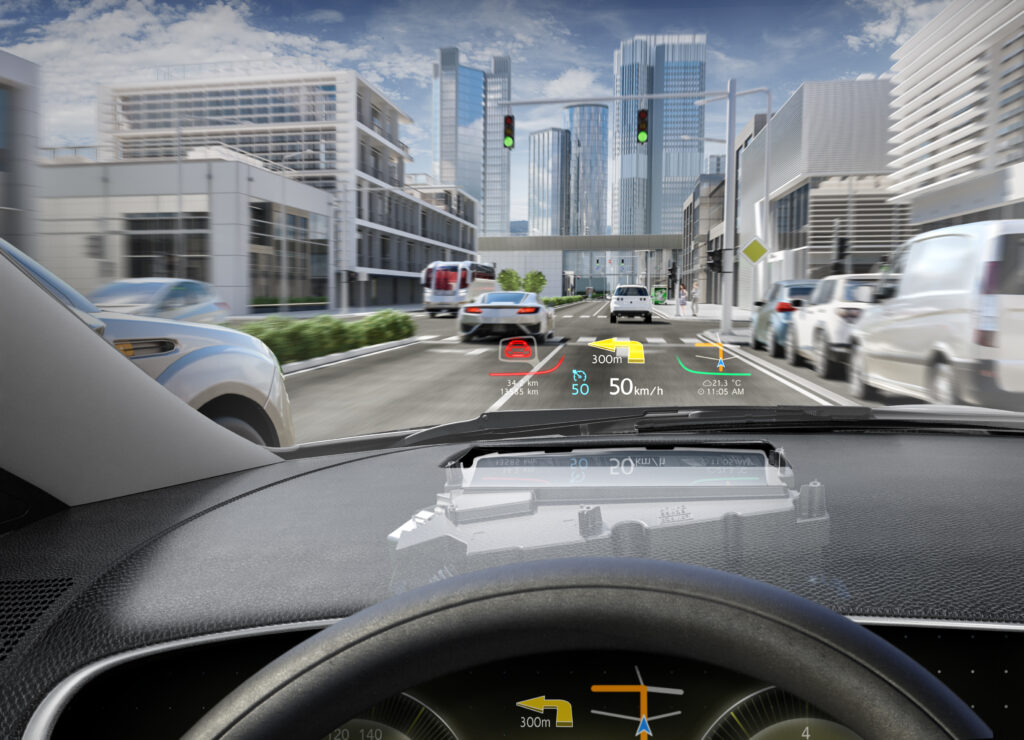

- Голографические AR-HUD: WayRay, Envisics, Continental и др. демонстрируют волноводные «голографические» HUD с многоплановой глубиной, пригодные для накладки подсказок ADAS и видеопотоков. Это шаг к «проекциям вместо зеркал» прямо в поле зрения. (WayRay)
Плюсы и минусы: прагматичный взгляд
Что даёт CMS и голография
- Аэродинамика и тишина. Убираем «лопухи» — меньше сопротивление и шум. В реальных проектах это один из главных мотиваторов. (WIRED)
- Ночное/дождевое зрение. Камеры с HDR и подсветкой иногда информативнее «мокрого» зеркала.
- Безопасность. Алгоритмы могут подсвечивать участников, рисовать траектории и дистанцию; AR-HUD выводит подсказки в нужной зоне внимания. (PMC)
- Пакет ADAS. Объединение с круговым обзором, слепыми зонами, авто-зум при манёврах.
Риски и ограничения
- Надёжность/латентность. Требования по задержке, сбоям, «свет-в-свет» контролю видеотракта и функциональной безопасности (ISO 26262). (Афина Паблишинг)
- Погодные факторы. Обледенение/грязь на камерах, блики на дисплеях/стекле — нужны обогрев, гидрофобные покрытия и мониторинг загрязнения.
- Привыкание водителя. Исследования показывают: после периода адаптации поведенческие различия сглаживаются, но конфигурация дисплеев критична (размер, FOV, расположение). (lindseyresearch.com)
- Правовой статус. Для CMS — зависит от страны; для «чисто голографических» зеркал потребуется отдельная оценка соответствия (как отображать обязательные «классы» полей зрения Р №46). (UNECE)
Где технологии «выстрелят» в первую очередь
- Грузовики/автобусы. Экономия топлива и безопасность манёвров делают CMS стандартом де-факто; голографические подсказки на лобовом — логичный апгрейд. (DIE WELT)
- Робомобили и роботакси. Внутренний HMI и AR-подсказки важнее традиционных зеркал; «зеркальные» виды можно умно совмещать с маршрутной и объектной информацией.
- Премиум/EV-сегмент. Каждый процент дальности/тишины и «вау-эффект» интерфейсов ценится сильнее. (WIRED)
Сравнительная таблица: зеркала vs CMS vs голография
| Критерий | Классические зеркала | CMS (камеры+дисплеи) | Голографическая проекция (AR-HUD) |
|---|---|---|---|
| Статус легализации | Разрешены везде по умолчанию | Разрешены в ЕС/ряде стран по UNECE R46; в США для легковых — исследуется; для некоторых грузовиков — исключения FMCSA (MirrorEye) | Нет спец. разрешения «вместо зеркал»; возможен как часть HMI/ADAS, потребуется сопряжение с R46/FMVSS |
| Аэродинамика/шум | Хуже | Лучше (нет «лопухов») | Как у CMS |
| Обзорность | Ограничена слепыми зонами | Широкий FOV, ночной HDR, подсветка объектов | То же, + наложение в поле зрения, многоплановая глубина |
| Надёжность/латентность | Мгновенно/механика | Требует питания, отказоустойчивости и контроля «свет-в-свет» | Ещё выше требования к яркости/совмещению, калибровке волновода |
| Погода/грязь | Зависит от капель/обледенения | Нужны обогрев/омыватели/покрытия камер | Как у CMS + оптика HUD (блики, солнечные условия) |
| Стоимость | Низкая | Средняя/высокая (сенсоры, дисплеи, ECU) | Высокая (проектор+волноводы+ECU) |
| Примеры | — | Audi e-tron, Lexus ES, Honda e, Mercedes Actros, MirrorEye (CMV US) | WayRay, Envisics, Continental — промышленные AR-HUD (пилоты/POC) |
Источники по строкам: UNECE R46, Audi/Lexus/Honda/Actros, FMCSA/NHTSA, WayRay/Envisics/Continental. (UNECE)
Практика внедрения: на что смотреть производителю/интегратору
- Эргономика и размещение «зеркальных» видов. Дисплеи у стоек A или «в стекле» должны минимизировать длинные взгляды в сторону; AR-размещение — рядом с источником риска. (lindseyresearch.com)
- FOV и оптика. Обеспечить нормативные классы полей зрения и геометрию изображения на HUD/волноводах. (UNECE)
- Яркость/контраст и антиблики. Солнце, мокрый асфальт, фары; продуманная фотометрия и антиотражающие покрытия. (Envisics)
- Функциональная безопасность. Диагностика деградации сигнала, резервирование, безопасные режимы (auto-fallback на физические зеркала/резервные экраны при отказе). (Афина Паблишинг)
- Экология и обслуживание. Обогрев и очищение линз, гидрофобные покрытия, само-диагностика загрязнения/запотевания.
- Кибербезопасность и обновления. Защита видеотракта/ECU и подписанные OTA.
Перспективы: когда «полностью без зеркал» и с голографией?
- Грузовой сектор фактически уже доказал жизнеспособность CMS; дальнейший шаг — добавление AR-подсказок в лобовое для снижения когнитивной нагрузки. (DIE WELT)
- Легковые автомобили в Европе и Японии расширяют парк CMS-моделей. В США регулятор формирует доказательную базу; итог может открыть путь для серийной замены зеркал на CMS, после чего AR-HUD станет логичным расширением интерфейса. (Federal Register)
- Голографические HUD быстро взрослеют: волноводы, HOE и многоплановая глубина уже показываются в реальных демонстраторах и пилотах, включая полноценные True-AR подходы. Это создаёт технический задел, чтобы «зеркальные» виды появлялись прямо там, где водителю они нужны. (WayRay)
Чек-лист для автопарка/инжиниринга
- Какие рынки/регламенты планируются (ЕС/ЕЭК ООН №46, США/FMCSA/NHTSA)? (UNECE)
- Какие сценарии критичны: магистральные перестроения, манёвр у рампы, езда в темноте/дождь/снег?
- Резервирование: что происходит при отключении питания/замерзании камеры?
- Тесты восприятия: время взгляда, частота ошибок, привыкание. (lindseyresearch.com)
- План обслуживания: мойка, обогрев, диагностика загрязнений.
- Стратегия обновлений и кибербезопасности.
FAQ
Можно ли уже ездить без зеркал?
Да, но не везде и не для всех. В ЕС/странах, следующих UNECE R46, легковые/грузовые модели с CMS серийно продаются. В США для части коммерческих грузовиков действует исключение FMCSA (MirrorEye). Для легковых авто NHTSA продолжает исследование и нормативную работу по FMVSS №111. (UNECE)
Голографические проекции уже заменяют зеркала?
Пока нет как «прямая» регуляторная замена. Голографические AR-HUD активно развиваются и уже умеют выводить многоплановые изображения в поле зрения, так что технологическая база есть; вопрос — в стандартизации и встраивании в требования к полям зрения и читаемости. (WayRay)
Не будет ли задержки и «болезни укачивания»?
Ключевые требования — низкая латентность, стабильная геометрия, достаточная яркость и корректная калибровка. Исследования показывают, что после адаптации водители демонстрируют сопоставимое поведение с зеркалами, но качество реализации сильно влияет на результат. (lindseyresearch.com)
Что с ночью и дождём?
Камеры с HDR и подсветкой иногда информативнее мокрых зеркал, но их надо защищать от грязи/наледи (обогрев/омыватели/покрытия). В HUD важно обеспечить яркость/контраст и борьбу с бликами. (Envisics)
Сколько это стоит?
CMS дороже зеркал (сенсоры, дисплеи, ECU, проводка), а голография — ещё выше (проектор+волноводы). Окупаемость для грузовых — за счёт топлива/безопасности/снижения повреждений. Конкретика зависит от платформы и масштаба.
Можно ли дооснастить существующую машину?
Юридически и технически сложно. После рынка — да, но только как дополнительная система, не вместо обязательных зеркал (зависит от юрисдикции). Для коммерческих ТС в США возможны варианты в рамках исключений. (Federal Register)
Камеры вместо зеркал — уже реальность в Европе, Японии и сегменте грузовиков. Следующий горизонт — «умные» голографические проекции, которые выводят «зеркальные» виды и подсказки прямо в поле зрения. Это обещает меньше лишних взглядов в сторону, лучшее восприятие сцены и интеграцию с ADAS. Вопросы стандартизации и эргономики решаются — и именно они определят, когда мы массово увидим автомобили без традиционных зеркал, но с голографическими «зеркалами» на стекле. (UNECE)
