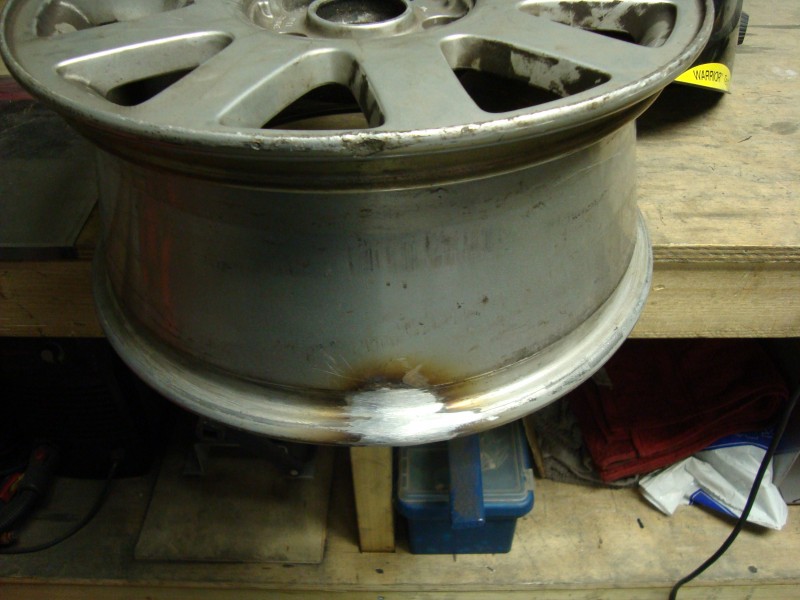

Диски: литые, кованые, штампованные — прочность и ремонт

Колёсные диски — это не только дизайн и «посадка» автомобиля. От их конструкции и состояния зависят управляемость, тормозной путь, расход топлива, комфорт и безопасность. На рынке доминируют три основных типа: литые (алюминиевые сплавы), кованые (ковка алюминиевых сплавов) и штампованные (стальные). У каждого — свой характер: масса, прочность при разных видах нагрузок, стойкость к ударам и, главное, ремонтопригодность.

В этом подробном руководстве мы сравним технологии, разберём типичные поломки, нюансы ремонта, дадим практические рекомендации по выбору для города, трассы и плохих дорог, а также подготовим чек‑листы, таблицу сравнения и большой блок FAQ.

---

Краткое содержание

• Штампованные (стальные) диски тяжелее, но наиболее пластичны: при ударе чаще гнутся, а не трескаются; правка как правило проста и недорога. Идеальны для зимы и разбитых дорог.
• Литые диски легче стали и эстетичнее, хорошо отводят тепло, но боятся острых ударов: высокая вероятность трещин и сколов. Ремонт возможен, но требует квалификации (особенно сварка алюминия).
• Кованные диски самые прочные при одинаковой массе и, как правило, самые лёгкие, но стоят дороже. Повреждения встречаются реже; правка допустима, сварка — только точечно и строго регламентированно.
• На плохих дорогах «сталь» и «ковка» прощают больше ошибок; литые диски особенно чувствительны к ямам и бордюрам.
• При любом ремонте ключевые критерии — геометрия (радиальное/осевое биение), отсутствие критических трещин в зоне крепежа/полки и балансировка.

---

1) Из чего и как делают диски

1.1. Штампованные стальные диски

• Материал: низкоуглеродистая сталь с антикоррозионным покрытием.
• Производство: две половины (обод и центр) вырубаются/штампуются на прессах и свариваются между собой, затем выполняется финишная обработка и окраска.
• Свойства: сравнительно высокая пластичность и ударная вязкость; при перегрузе диск деформируется (гнётся), а не ломается, что упрощает ремонт. Минусы — масса и склонность к коррозии при повреждении покрытия.

1.2. Литые диски (алюминиевые сплавы)

• Материал: алюминиевые сплавы (Al‑Si, иногда магниевые добавки).
• Производство: расплав заливают в форму (гравитационное или низкое давление), затем механическая обработка, термообработка, покраска/лаковое покрытие.
• Свойства: масса ниже стальных, лучший теплоотвод, богатый дизайн. Но ударная прочность ограничена: микропоры и литейная структура повышают риск трещин при резких ударах.

1.3. Кованые диски (алюминиевые сплавы)

• Материал: высокопрочный алюминиевый сплав (серии 6xxx/7xxx), отковка с последующей Т6‑термообработкой и мехобработкой.
• Производство: заготовку нагревают и куют под высоким давлением, формируя уплотнённую, направленную структуру волокон. Далее — фрезеровка, термообработка, покраска/анодирование.
• Свойства: максимальная удельная прочность, лучшая усталостная стойкость при меньшей массе. Реже повреждаются, но дороже.

---

2) Виды нагрузок и типовые повреждения

2.1. Нагрузки

• Статические: вес автомобиля, груз, давление в шине.
• Динамические: ускорение/торможение, боковая нагрузка в поворотах.
• Ударные: попадание в яму, «поцелуй» бордюра, наезд на острый край.
• Тепловые: торможения и нагрев от тормозных механизмов (важно для литых/кованных).

2.2. Типовые повреждения

• Геометрические: «яйцо», «восьмёрка», локальная вмятина полки, осевое/радиальное биение.
• Трещины: по полке, в зоне закраины, в спицах, реже — в ступичном центре.
• Кромки и сколы: повреждение лакокрасочного покрытия, царапины, коррозия (для стали).
• Овальность крепёжных отверстий: следствие недотяжки/перетяжки болтов или дешёвых проставок.

---

3) Прочность: что на самом деле крепче

3.1. Сталь (штамповка)

• Плюс: высокая пластичность. При ударе диск, как правило, гнётся, сохраняя целостность. Это повышает шансы доехать и успешно отремонтировать.
• Минус: масса выше → увеличивает неподрессоренную массу, слегка ухудшает разгон/торможение и комфорт на мелких стыках.

3.2. Литьё (алюминий)

• Плюс: ниже масса, лучший теплоотвод, жёстче геометрически (приятнее в поворотах), дизайн.
• Минус: ударная хрупкость выше, чем у стали/ковки. Часты трещины при резких ударах, особенно по внутренней полке.

3.3. Ковка (алюминий)

• Плюс: лучшая усталостная и ударная прочность при минимальной массе; более ровная структура металла.
• Минус: высокая стоимость; при экстремальных ударах возможна локальная трещина, но встречается реже, чем у литья.

Итог по прочности: при равных условиях ковка лидирует, сталь — самая терпеливая к ямам (деформируется, но не ломается), литьё — середина по массе/жёсткости, но с повышенным риском трещин при острых ударах.

---

4) Ремонт: что реально можно восстановить

4.1. Штампованные диски

• Правка: механическая на станке (роликами/гидравликой) или локальная правка с калибровкой биения.
• Сварка: реже нужна; трещины в стальных дисках встречаются нечасто.
• Покрытие: после правки рекомендуется пескоструй + грунт + порошок/эмаль, иначе коррозия.
• Экономика: ремонт обычно самый дешёвый и быстрый.

4.2. Литые диски

• Правка: допустима в небольших пределах. Сильные заломы полки — риск снижения прочности.
• Сварка алюминия (TIG/аргон): возможна, но требует мастера, контроля качества, правильной подготовки кромок, подбора присадки и обязательной последующей балансировки.
• Ограничения: трещины в зоне крепёжных отверстий, «паутинка» на спицах, глубокие трещины на внутренней полке — зачастую повод для замены.
• Покрытие: порошковая окраска/лак. Важно не перегревать диск при термоциклах.

4.3. Кованные диски

• Правка: возможна на специализированном оборудовании; строгий контроль биения и отсутствие перегрева.
• Сварка: нежелательна, но иногда допустима при некритичных дефектах вне зоны крепежа/спиц и с соблюдением технологий. Любая сварка ухудшает локальные свойства — нужен здравый инженерный подход.
• Финиш: многие кованые диски анодируются; восстановление покрытия требует профмастерской.

4.4. Универсальные критерии отказа от ремонта

• Трещины в ступичной части и вокруг крепёжных отверстий.
• Множественные трещины на одной полке, сложный «залом» с вытяжкой металла.
• Биение, которое не удаётся устранить без существенного утонения/ослабления материала.
• Любые дефекты, после устранения которых невозможно добиться надёжной балансировки в рабочих допусках.

---

5) Эксплуатация: дороги, климат и стиль вождения

• Плохие дороги / бордюры: сталь и ковка прощают больше. Литьё требует аккуратной манеры.
• Зима, реагенты: сталь требует внимания к покрытию (иначе коррозия), литьё и ковка устойчивее, но лакокрасочное покрытие тоже страдает от соли и абразива.
• Горные спуски, активный тормозной режим: литые/кованые диски выигрывают по теплоотводу.
• Грунт/офроуд: увеличенный профиль шины + сталь/ковка — практичный вариант.
• Город и трасса: литые/кованые добавляют точности рулежки, снижают неподрессоренную массу.

---

6) Выбор: параметры и проверка совместимости

• Диаметр (D) и ширина (J): ориентируйтесь на допуски завода.
• PCD (разболтовка): количество и диаметр окружности отверстий (например, 5×112).
• ET (вылет): критический параметр для управляемости и ресурса подвески/ступиц.
• DIA (центр. отверстие): при необходимости — центрирующие кольца (качественные, теплостойкие).
• Нагрузочная способность: выбирайте по сухой массе авто + запас (особенно для внедорожников и коммерческого транспорта).
• Сертификаты и маркировки: JWL/VIA, TÜV, ECE; у нас — документы соответствия.
• Совместимость с тормозами: проверяйте «зазор» с суппортами, особенно при апгрейде тормозной системы.
• TPMS/клёвые колпачки: учтите совместимость посадочных мест под датчики давления.

---

7) Обслуживание и уход

• Момент затяжки болтов/гаек: соблюдайте регламент производителя (обычно 90–140 Н·м легковой класс, но ориентируйтесь по мануалу).
• Перекрёстная затяжка: «звездой» в 2–3 прохода, после 50–100 км — контроль.
• Давление в шинах: именно оно — первая защита диска от ям.
• Мойка и химия: избегайте агрессивных кислот/щёлочей; ополаскивайте после зимней поездки.
• Сезонная ротация/балансировка: каждые 8–10 тыс. км либо при первых признаках вибраций.
• Хранение: вентилируемое сухое место; диски с шинами — лучше вертикально на стеллаже.

---

8) Диагностика: как понять, что диск требует ремонта

• Вибрации на руле/кузове: проявляются на определённой скорости (часто 90–110 км/ч) — проверяйте баланс и биение дисков/шин.
• Увод автомобиля/неравномерный износ шин: возможны проблемы геометрии диска или подвески.
• Подтеки воздуха: микротрещина по полке или коррозия посадочной поверхности.
• Визуальный осмотр: снимите колесо, осмотрите внутреннюю полку — там чаще всего «заломы».

---

9) Технологии ремонта — что делают в хорошей мастерской

1. Измерение биения (радиального/осевого) на валу, протокол до/после.
2. Правка на специализированном станке:
   • роликовая/гидравлическая с локальным нагревом в допустимых режимах;
   • контроль толщины стенки;
   • постепенная проверка биения.
3. Сварка алюминия (для литья/ковки):
   • разделка кромки, зачистка до «чистого металла», удаление оксида алюминия;
   • TIG, подходящая присадка;
   • при необходимости — локальная термообработка/нормализация и последующая мехобработка;
   • обязательная балансировка после шлифовки.
4. Восстановление посадочных мест под шину (герметичность) и под болты (если допустимо).
5. Покрытие: грунт, порошок/краска + лак, выдержка по температуре; для анодированных — соответствующая технология.
6. Финальный контроль: биение, баланс, давление, проверка на микротрещины (проникающие дефектоскопии — краска/магнито‑порошок для стали, капиллярный метод для алюминия).

---

10) Экономика владения

• Сталь: покупка дёшево, ремонт дёшево, ресурс высокий при адекватном покрытии. Минус — расход/динамика из‑за массы.
• Литьё: покупка средняя, ремонт дороже стали; эстетика/теплоотвод/вес в плюсе; риск трещин — в минусе.
• Ковка: покупка дорого, ремонт — штучный и не везде; взамен — наилучшее сочетание прочности и массы, экономия на шинах/подвеске косвенно за счёт меньшей неподрессоренной массы (меньше ударных нагрузок).

---

11) Кому что подходит: сценарии

• Город с плохими дорогами, зима, частые бордюры: штамповка или ковка, шины повыше профилем.
• Трасса, активный драйв, сильные торможения: литые или кованые диски с хорошей вентиляцией.
• Офроуд/дача/грязь: сталь или ковка + высокий профиль шин, усиленные боковины.
• Такси/каршеринг/коммерция: сталь — минимум простоя и расходов на ремонт.
• Тюнинг и спорт: ковка (лёгкая и прочная), при ограниченном бюджете — качественное литьё.

---

12) Мифы и факты

• «Литые всегда лучше стали» — неверно. В городе с ямами сталь часто практичнее.
• «Ковку нельзя править» — слишком категорично. Можно, но с ограничениями и в профильной мастерской.
• «Все трещины на литье ремонтопригодны» — нет. Трещины в зоне крепежа/спиц — обычно не ремонтируют.
• «Тяжёлые диски не влияют на расход» — влияют: растёт инерция вращения и неподрессоренная масса.

---

13) Сравнительная таблица: прочность, ремонтопригодность и эксплуатация

Критерий	Штампованные (сталь)	Литые (алюминий)	Кованные (алюминий)
Масса	Высокая	Средняя	Низкая
Жёсткость	Низкая/средняя	Средняя/высокая	Высокая
Ударная стойкость (острый удар)	Средняя (гнётся)	Ниже (риск трещин)	Высокая
Усталостная стойкость	Средняя	Средняя	Высокая
Ремонтопригодность	Высокая (простая правка)	Средняя (правка/сварка по показаниям)	Средняя (правка возможна, сварка — ограниченно)
Стоимость покупки	Низкая	Средняя	Высокая
Стоимость ремонта	Низкая	Средняя/высокая	Средняя/высокая
Коррозионная стойкость	Ниже (нужна защита)	Высокая (ЛКП)	Высокая (ЛКП/анод)
Теплоотвод	Средний	Высокий	Высокий
Доступность дизайнов	Низкая	Очень высокая	Высокая
Подходит для зимы/ям	Да	С осторожностью	Да
Влияние на комфорт	Может ухудшать (масса)	Сбалансированно	Лучшее (малая масса)
Вероятность трещин	Низкая	Средняя/высокая	Низкая
Вероятность деформации	Средняя/высокая	Средняя	Низкая

---

14) Чек‑лист осмотра при покупке/после удара

1. Визуальный осмотр: трещины (особенно внутренняя полка и зона крепежа), сколы, следы коррозии/подъеденного герметика.
2. Геометрия: измерение осевого/радиального биения.
3. Посадочные поверхности: фаски под конус/сферу болта, ступичная посадка, отсутствие задиров.
4. Маркировка и сертификаты: PCD, ET, нагрузка, бренд, наличие сертификата.
5. История ремонта: где, как, чем сваривали/правили; есть ли протоколы.
6. Балансировка: результаты на станке, количество и расположение грузиков.
7. Совместимость с шинами: ширина диска и рекомендованный диапазон ширины шины.

---

15) Ошибки, которые убивают диски

• Езда на недокачанных шинах: удар идёт прямо в кромку полки.
• Перетяжка болтов ударным гайковёртом: овальность отверстий, микротрещины, проблемы со ступицей.
• Плохие проставки/кольца из мягкого пластика или с кривой геометрией.
• Неправильная правка с перегревом, «кувалда в гараже» — скрытые трещины и усталость металла.
• Порошковая покраска «в печке до красна» без соблюдения температур — деградация свойств алюминия.
• Игнорирование балансировки и биения → разбивает подвеску, рулевую рейку и шины.

---

16) Как отличить тип диска на практике

• Сталь: простая геометрия, вентиляционные окна без сложных форм, часто колпаки. Магнит прилипает.
• Литьё: сложные спицы, яркая окраска/лак, магнит не липнет. Тыльная сторона с литьевыми литниками/номерами.
• Ковка: зачастую минималистичный и «острый» дизайн, высокая точность обработки, маркировки о ковке (FORGED), вес заметно ниже «литья».

---

17) Выбор по бюджету и задачам — готовые связки

• «Надёжно и дёшево»: штамповка + шины с высоким профилем (зимний комплект — фаворит).
• «Красиво и практично»: качественное литьё от известной марки, аккуратный стиль вождения.
• «Лёгко и максимально крепко»: ковка + хорошие шины, особенно актуально для мощных авто/спорт-режима.

---

18) Безопасность после ремонта: на что настоять

• Попросите протокол биения до/после.
• Убедитесь, что после правки/сварки выполнена динамическая балансировка.
• Осмотрите внутреннюю полку: шов должен быть проварен, обработан, без «раковин».
• Спросите про температурный режим (для алюминия) и используемую присадку.
• Сделайте тест‑драйв: отсутствие вибраций на диапазоне скоростей, ровный руль при торможении.

---

19) Рекомендации по размерам и влиянию на подвеску

• Переход на больший диаметр с низкопрофильной резиной повышает риск удара по кромке диска.
• Ширина: чрезмерное расширение ухудшает защиту кромки шиной.
• ET (вылет): слишком малый — увеличивает нагрузку на подшипники/рычаги; слишком большой — может задевать суппорт/амортизатор.
• Не поддавайтесь на «агрессивную посадку» без расчётов: лучше сохранить геометрию, близкую к штатной.

---

20) Влияние массы диска на поведение

• Неподрессоренная масса: чем легче колесо, тем лучше подвеска «копирует» дорогу, тем меньше ударные нагрузки.
• Инерция вращения: лёгкие диски улучшают отклик на газ/торможение и могут слегка снизить расход топлива.
• Практический баланс: если дороги плохие, экономия массы не должна идти в ущерб ударной стойкости.

---

21) Мини‑гид по лакокрасочным покрытиям

• Порошковая окраска: стойкая, но требует строгого температурного режима.
• Мокрая автоэмаль + лак: гибкость в ремонте и оттенках, но ресурс ниже при реагентах.
• Анодирование (часто на ковке): высокая стойкость, премиальный вид, более сложный ремонт покрытия.

---

22) Разбор частных случаев повреждений

22.1. «Погнул полку» (внутренний залом)

• Сталь: правка почти всегда возможна.
• Литьё: правка в небольших пределах; при остром заломе — высокие риски, возможна замена.
• Ковка: правка более предсказуема, но только на профильном оборудовании.

22.2. «Пошла трещина»

• Литьё/ковка: в полке между бортами — иногда ремонт TIG, но с дефектоскопией и жёсткими допусками. В зоне крепежа/спиц — как правило замена.
• Сталь: трещины редки, чаще ржавчина по кромке — зачистка/сварка/покраска.

22.3. «Бьёт руль на 100 км/ч»

• Проверьте баланс всех колёс, биение дисков/шин, овальность шин, состояние ступичных подшипников и геометрию подвески.

---

23) Итоговые рекомендации

• Для зимы и плохих дорог — штампованные: дёшево, ремонтопригодно, практично.
• Для ежедневной езды по нормальным дорогам — литые: баланс веса, дизайна и цены, при бережной эксплуатации служат долго.
• Для максимума прочности и динамики — кованные: лёгкие, крепкие, но дорогие; оправданы на мощных авто и при активном стиле.
• Ремонтируйте диски только там, где готовы показать оборудование, протоколы биения и оговорить гарантию на работу. В сомнениях — меняйте.

---

FAQ — Часто задаваемые вопросы

1) Какие диски прочнее — литые или кованые?
Кованые при одинаковом размере и массе обычно прочнее и долговечнее за счёт направленной структуры металла после ковки. Литые жёсткие и лёгкие относительно стали, но чувствительнее к острым ударам.

2) Что лучше для зимы и ям?
Штампованные стальные: они тяжелее, но пластичнее и проще в ремонте. Для суровой зимы — разумный выбор.

3) Литой диск треснул по внутренней полке. Ремонт возможен?
Иногда — да (TIG‑сварка), но многое зависит от места и протяжённости трещины, качества сплава и доступа. В зоне крепёжных отверстий и спиц трещины чаще всего критичны — диск лучше заменить.

4) Кованый диск можно править?
Да, но только на профильном оборудовании с контролем температуры и биения. Сварка — крайне ограниченно и не в критических зонах.

5) Сколько «живёт» порошковая покраска?
Долго, если соблюдён температурный режим и подготовка поверхности. Важно не перегреть алюминиевый диск — это ухудшает механические свойства.

6) Почему после ремонта всё равно вибрации?
Возможны остаточные деформации, нарушен профиль полки, ошибки балансировки, овальность шины или проблемы ступицы/подвески. Нужен комплексный осмотр.

7) Какой момент затяжки болтов использовать?
Всегда ориентируйтесь на руководство по вашему авто. Для легковых машин часто 90–140 Н·м, но это не универсальное правило.

8) Центрирующие кольца ухудшают безопасность?
Качественные кольца правильного материала и размера — нет. Они лишь центрируют диск, а нагрузка идёт через посадку/болты. Важно точное соответствие размеров.

9) Как часто балансировать колёса?
При каждой переобувке/сезоне, а также при первых признаках вибраций или после сильного удара.

10) Можно ли ездить с небольшим «яйцом»?
Нежелательно: повышенный износ шин/подвески, риск прогрессирующих трещин и вибраций. Лучше исправить или заменить.

11) Почему сталь ржавеет даже после ремонта?
Повреждение покрытия, агрессивные реагенты и каменная крошка. Нужны регулярная мойка, подкраска сколов и качественная подготовка поверхности при ремонте.

12) Лёгкие диски действительно снижают расход?
Эффект скромный, но ощутимый на старте/торможении и при городской езде: уменьшение инерции и неподрессоренной массы помогает.

13) Какой тип дисков лучше для «тяжёлого» кроссовера?
Качественное литьё или ковка с достаточной нагрузочной способностью. Сталь пойдёт на зиму/плохие дороги, но учтите рост массы.

14) Стоит ли увеличивать диаметр?
Только в пределах, рекомендованных производителем. Большой диаметр с низким профилем ухудшает защиту кромки диска и комфорт.

15) Чем опасен ударный гайковёрт при установке?
Перетяжкой крепежа, овальностью отверстий, «прихватом» диска к ступице и последующими вибрациями. Лучше использовать динамометрический ключ.

16) Можно ли самостоятельно править диск молотком?
Это плохо заканчивается: скрытые микротрещины, нарушение геометрии, проблемы с балансом. Обращайтесь в мастерскую.

17) Как понять, что трещина критична?
Критичны трещины в центре, у крепёжных отверстий, в спицах и протяжённые трещины по полке. Решение — замена диска.

18) Сколько стоит ремонт в сравнении с заменой?
Сталь — почти всегда дешевле ремонтировать. Литьё — «на грани»: при большой трещине лучше замена. Ковка — считать индивидуально: дорогой диск имеет смысл восстанавливать, но не любой дефект допускается.

19) Как ухаживать за анодированными дисками?
Мягкие нейтральные чистящие средства, без абразива и агрессивной химии. При ремонте покрытия — специализированные технологии.

20) Почему после покраски диск будто «повело»?
Вероятен перегрев в печи или неправильное размещение при запекании. Ищите мастерскую с контролем температур и опытными технологами.

21) Можно ли ставить универсальные проставки и болты «с колхоза»?
Опасно. Несоответствие конуса/сферы, длины резьбы и качества металла — прямой путь к разрушению посадок и аварии.

22) Что важнее — тип диска или хорошие шины?
Шины — первый уровень безопасности. Но хороший диск защищает шину и подвеску от критических ударов. Нужен баланс.

23) Делать ли антигравий/бронеплёнку на диски?
Плёнка спасает лак от песка/реагентов, но не от сильных ударов. Для защиты кромки важнее высота профиля шины и стиль езды.

24) Как хранить диски с шинами вне сезона?
Вертикально на стеллажах, в сухом прохладном месте, подальше от солнца/нагревателей. Давление — около номинала.

25) Почему грузиков на одном колесе много?
Или «тяжёлый» участок диска/шины, или последствия ремонта/покраски. Если грузиков чрезмерно много, стоит проверить диск и шину на биение/овальность.

---

Заключение

Не существует «лучших для всех» дисков. Сталь — практична и дёшева, литьё — баланс веса, дизайна и теплоотвода, ковка — максимум прочности и минимум массы за высокую цену. Для безопасности важны не только тип диска, но и правильный подбор параметров, состояние шин, давление и аккуратный стиль езды. Если повреждение серьёзное или затрагивает критические зоны — не рискуйте, заменяйте. В остальных случаях грамотная правка и контроль геометрии продлят жизнь комплекту и сэкономят бюджет.

---

Дополнительно: краткая таблица плюсов и минусов

Штампованные:
Плюсы: дешёвые, ремонтопригодные, пластичные, подходят для зимы/ям.
Минусы: тяжёлые, склонны к коррозии, небогатый дизайн.

Литые:
Плюсы: легче стали, хороший теплоотвод, дизайн, жёсткость.
Минусы: риск трещин от острых ударов, ремонт дороже и сложнее.

Кованные:
Плюсы: самые лёгкие и прочные, отличная усталостная стойкость.
Минусы: высокая цена, ремонт — только у специалистов и с ограничениями.
